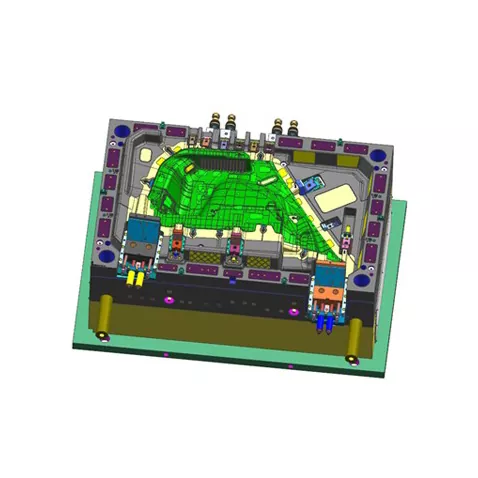

Μήτρα σφράγισης της δεξιάς πλευράς του αυτοκινήτου

Το Automotive Right Side Panel Stamping Die της SIKAIDA είναι ένα μεγάλο, υψηλής ακρίβειας σύστημα καλουπιών που αποτελείται από πολλαπλά εξαρτήματα, ικανό να καλύψει τις ανάγκες διαμόρφωσης του δεξιού πλαϊνού πλαισίου (εξωτερικό πλαίσιο, εσωτερικό πλαίσιο, ενισχυτικές νευρώσεις κ.λπ.). Ως επαγγελματίας προμηθευτής, η SIKAIDA ελέγχει αυστηρά την ποιότητα για να εξασφαλίσει τη σταθερή παραγωγή εξαρτημάτων πλευρικών πάνελ υψηλής ποιότητας, υποστηρίζοντας την αποδοτική παραγωγή για τις αυτοκινητοβιομηχανίες.

Λεπτομέρειες προϊόντος

1. Μεγάλης κλίμακας και σύνθετη δομή

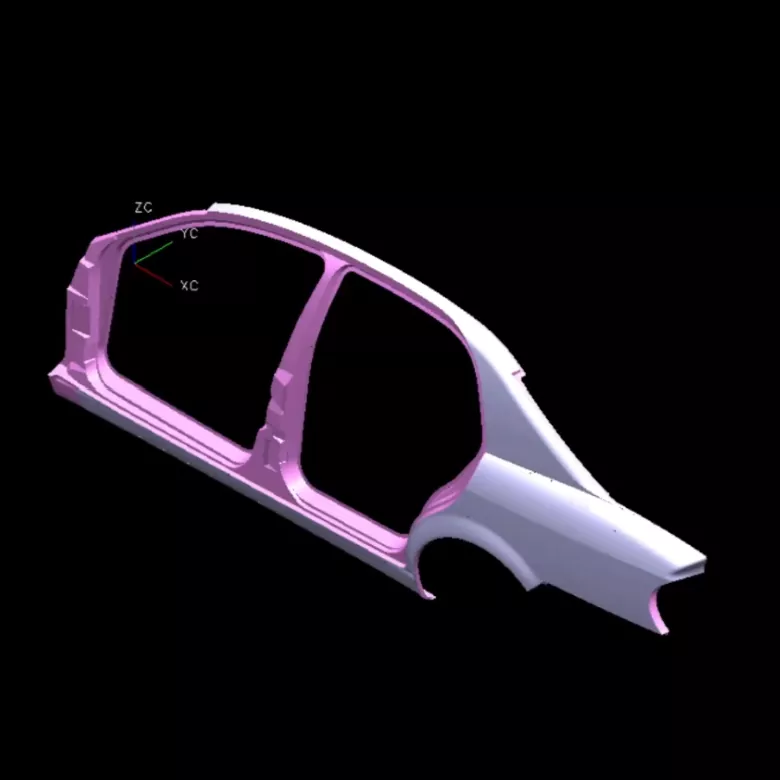

Το Automotive Right Side Panel Stamping Die είναι τεράστιο σε μέγεθος (πάνω από 1,5 μέτρα μήκος και πάνω από 0,8 μέτρα πλάτος) με περίπλοκο σχήμα, ικανό να σχηματίζει βασικά χαρακτηριστικά όπως παράθυρα θυρών, θέσεις στήριξης καθρεπτών και ενισχυτικές νευρώσεις.

2. Απαιτήσεις υψηλής ακρίβειας και υψηλής ποιότητας

Σχεδιασμένη για εξαρτήματα με εμφάνιση στο πλευρικό πάνελ, η επιφάνεια του καλουπιού είναι χωρίς ελαττώματα, με ακρίβεια διαστάσεων εντός ±0,05 mm, φινίρισμα επιφάνειας που μοιάζει με καθρέφτη (Ra≤0,4μm) και λείες άκρες χωρίς γρέζια.

3. Σύνθετες Διαδικασίες Σχηματισμού

Ενσωματώνοντας προηγμένες διεργασίες όπως το βαθύ τράβηγμα, το κόψιμο και τη διάτρηση, τη φλάντζα, την ενισχυτική πίεση νευρώσεων και τη συνεχή διαμόρφωση πολλαπλών σταθμών, ολοκληρώνει αποτελεσματικά τη διαμόρφωση πολύπλοκων εξαρτημάτων.

4. Σύστημα καθοδήγησης και ρύθμισης ακριβείας

Εξοπλισμένο με οδηγούς κολώνες και δακτυλίους υψηλής ακρίβειας, ρυθμιζόμενους δακτυλίους πίεσης, κινητούς ολισθητήρες έκκεντρου και σύστημα ελατηρίου/υδραυλικού αζώτου, εξασφαλίζοντας ακρίβεια και σταθερότητα σφράγισης.

5. Προηγμένο σύστημα ψύξης και λίπανσης

Διαθέτοντας συστήματα ψύξης νερού κυκλοφορίας, αυτόματης λίπανσης και καθαρισμού πεπιεσμένου αέρα, είναι κατάλληλο για σφράγιση υψηλής ταχύτητας, παράταση της διάρκειας ζωής του καλουπιού και διασφάλιση σταθερής παραγωγής.

Χαρακτηριστικά Προϊόντος και Εφαρμογές

1. Ολοκληρωμένη χύτευση: Η μονοκόμματη χύτευση μειώνει τη συγκόλληση και βελτιώνει την απόδοση.

2. Παραγωγή υψηλής απόδοσης: Προσαρμόσιμο στον αυτοματισμό υψηλής ταχύτητας, χρόνος κύκλου 15-20 δευτερόλεπτα.

3. Υψηλή χρήση υλικού: Βελτιστοποιημένη διάταξη, ποσοστό χρήσης ≥85%.

4. Καλή συνέπεια: Τα σφραγισμένα μέρη έχουν σταθερή ποιότητα και ισχυρή εναλλαξιμότητα.

5. Ισχυρή προσαρμοστικότητα: Τα αντικαταστάσιμα εξαρτήματα μπορούν να προσαρμοστούν σε διαφορετικά μοντέλα οχημάτων, μειώνοντας το κόστος.

Εισαγωγή στη διαδικασία παραγωγής

1. Ανάλυση προϊόντος και σχεδιασμός διαδικασίας: Η μήτρα σφράγισης του πίνακα δεξιάς πλευράς του αυτοκινήτου χρησιμοποιεί λογισμικό CAE για να αναλύσει τη δυνατότητα διαμόρφωσης σφράγισης, να βελτιστοποιήσει τη διαδικασία και να καθορίσει τη βέλτιστη λύση σφράγισης.

2. Σχεδιασμός καλουπιών: Πλήρης τρισδιάστατος σχεδιασμός με χρήση UG και CATIA για τη βελτίωση των βασικών μηχανισμών, όπως η καθοδήγηση και η ψύξη.

3. Επιλογή υλικού: Η βάση του καλουπιού χρησιμοποιεί χάλυβα 45 και τα μέρη εργασίας χρησιμοποιούν χάλυβες εργαλείων όπως Cr12MoV, με ενισχυμένες περιοχές υψηλής φθοράς.

4. Διαδικασία κατεργασίας ακριβείας: Η τραχιά μηχανική κατεργασία, η κατεργασία φινιρίσματος (CNC, κοπή σύρματος) και η επιφανειακή επεξεργασία (σβέση, στίλβωση, νιτρίωση) εξασφαλίζουν ακρίβεια μούχλας και αντοχή στη φθορά.

5. Συναρμολόγηση και εντοπισμός σφαλμάτων Μετά τη συναρμολόγηση ακριβείας, η μήτρα δοκιμάζεται στο μηχάνημα, οι παράμετροι προσαρμόζονται και η δοκιμαστική παραγωγή παρτίδας επαληθεύει τη σταθερότητα της μήτρας.

Το καλούπι σφράγισης του δεξιού πάνελ SIKAIDA Automotive είναι ένα βασικό κομμάτι εξοπλισμού στην αυτοκινητοβιομηχανία. Ο κύκλος ανάπτυξής του είναι 8-15 μήνες, και το κόστος του υψηλό, καθιστώντας το βασικό δείκτη της ισχύος μιας εταιρείας. Το εργοστάσιό μας στην Κίνα διαθέτει πλήρη παραγωγική ικανότητα και θα συνεχίσει να καινοτομεί, παρέχοντας λύσεις υψηλής ποιότητας σε παγκόσμιους πελάτες για αμοιβαίο όφελος.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως για τη μήτρα σφράγισης του πίνακα δεξιάς πλευράς αυτοκινήτου;

A1: Η βάση της μήτρας χρησιμοποιεί συνήθως τυποποιημένο δομικό χάλυβα άνθρακα (όπως χάλυβας 45), ενώ τα μέρη εργασίας χρησιμοποιούν χάλυβα εργαλείων υψηλής περιεκτικότητας σε άνθρακα και υψηλής περιεκτικότητας σε χρώμιο (όπως Cr12MoV, DC53). Οι περιοχές υψηλής φθοράς μπορούν να χρησιμοποιήσουν καρβίδιο με τσιμέντο ή να υποβληθούν σε επεξεργασία επιφανειακής ενίσχυσης.

Ε2: Πόσο διαρκεί ο κύκλος παραγωγής για ένα καλούπι σφράγισης του δεξιού πλαϊνού πάνελ αυτοκινήτου;

A2: Η μήτρα σφράγισης του πλαισίου της δεξιάς πλευράς του αυτοκινήτου είναι το αποκορύφωμα της τεχνολογίας, της εμπειρίας και της δεξιοτεχνίας. Ο κύκλος ανάπτυξής του είναι μακρύς (συνήθως 8-15 μήνες) και το κόστος του είναι υψηλό (αγγίζει τα εκατομμύρια έως δεκάδες εκατομμύρια RMB), καθιστώντας το βασικό δείκτη της συνολικής ισχύος μιας εταιρείας παραγωγής καλουπιών. Καθώς η αυτοκινητοβιομηχανία εξελίσσεται προς τη νέα ενέργεια, την ευφυΐα και το ελαφρύ βάρος, οι τεχνικές απαιτήσεις για τα καλούπια της θα συνεχίσουν να αυξάνονται.
