Μήτρα σφράγισης αριστερού πλαισίου αυτοκινήτου

Η μήτρα σφράγισης αριστερού πλαϊνού πλαισίου αυτοκινήτου SIKAIDA είναι ένα μεγάλο, υψηλής ακρίβειας και πολύπλοκο σύστημα εργαλείων σφράγισης που αναπτύχθηκε από τη SIKAIDA για τη σφράγιση του αριστερού πλαϊνού πλαϊνού φύλλου από φύλλα χάλυβα ή αλουμινίου. Δεν είναι ένα ενιαίο καλούπι, αλλά ένα πλήρες ολοκληρωμένο σύστημα που περιλαμβάνει βασικά εξαρτήματα όπως μήτρες τυφώματος, μήτρες έλξης, μήτρες κοπής και μήτρες φλάντζας. Το επίπεδο κατασκευής αυτού του προϊόντος αντιπροσωπεύει άμεσα τα υψηλότερα πρότυπα των καλουπιών σφράγισης πάνελ αμαξώματος αυτοκινήτου και αποτελεί βασικό σύμβολο της συνολικής ισχύος της SIKAIDA ως επαγγελματίας προμηθευτή στη βιομηχανία καλουπιών.

Αναλυτικά Χαρακτηριστικά Προϊόντος

1. Μεγάλο μέγεθος και σύνθετη δομή

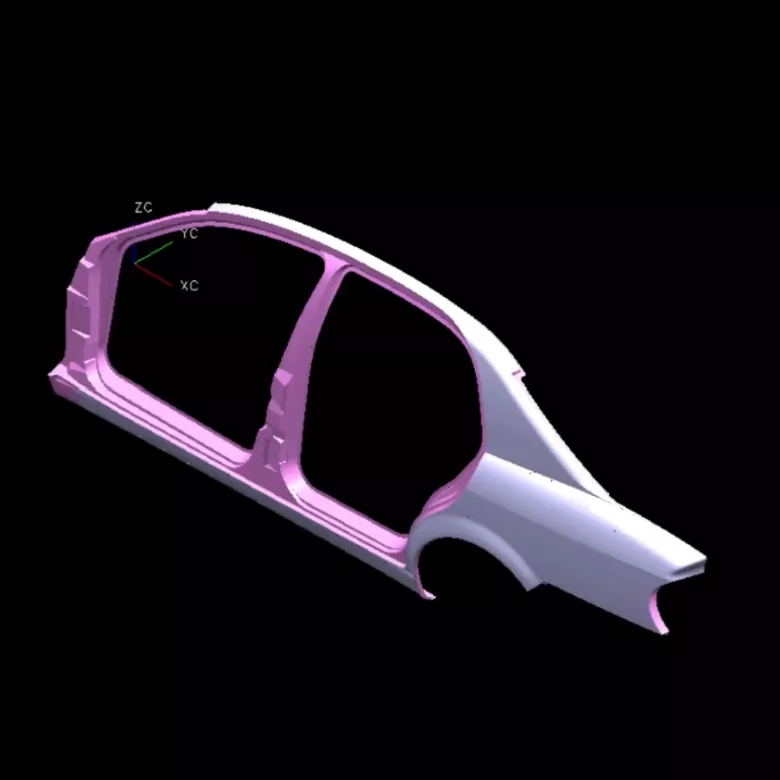

Το αριστερό πλευρικό πλαίσιο ενός αυτοκινήτου είναι μεγάλο σε μέγεθος (συνήθως πάνω από 1,5 μέτρο σε μήκος και 0,8-1 μέτρο σε πλάτος), με πολύπλοκο σχήμα, συμπεριλαμβανομένων βαθιών χαρακτηριστικών σχεδίασης, σύνθετων καμπυλοτήτων, ανοιγμάτων παραθύρων και γραμμών χαρακτηριστικών. Η μήτρα σφράγισης του αριστερού πλαϊνού πλαισίου αυτοκινήτου της SIKAIDA μπορεί να σχηματίσει με ακρίβεια τις οπές στερέωσης, τις ενισχυτικές νευρώσεις και τις λεπτομέρειες φλάντζας στο πλαϊνό πλαίσιο. Μέσω επαγγελματικής ανάλυσης προσομοίωσης και βελτιστοποίησης της δομής του καλουπιού, εξασφαλίζει λογική κατανομή τάσεων και σταθερή διαμόρφωση.

2. Απαιτήσεις υψηλής ακρίβειας και υψηλής ποιότητας

As a major exterior component of a car, the left side panel must be free of scratches, wrinkles, dents, and other defects. SIKAIDA strictly controls quality, with stringent requirements for mold surface finish and pressure distribution. Key forming surfaces are finely polished to a mirror finish, effectively avoiding surface defects caused by friction between the sheet metal and the mold during stamping.

3. Ολοκληρωμένη διαμόρφωση πολλαπλών διεργασιών

The stamping of the left side panel requires continuous completion of multiple processes, including blanking, drawing, trimming, and flanging. SIKAIDA's Automotive Left Side Panel Stamping Die works seamlessly with modern automated production lines, employing robotic transfer technology to achieve continuous multi-station stamping. This balances production efficiency with consistent product quality, and the scientific process layout shortens production cycles and reduces costs.

4. Σύνθετο Σύστημα Καθοδήγησης και Εξισορρόπησης

Αντιμετωπίζοντας τα περίπλοκα σχήματα και τις μεγάλες διαστάσεις των πλαϊνών πλαισίων, η μήτρα είναι εξοπλισμένη με ένα σύστημα καθοδήγησης υψηλής ακρίβειας (οδηγοί στύλοι, χιτώνια οδηγών, πλαϊνές πλάκες οδηγών) για να διασφαλίζεται το ακριβές κλείσιμο των άνω και κάτω καλουπιών. Ένα ολοκληρωμένο σύστημα ζυγοστάθμισης (ελατήρια αζώτου, μπλοκ μηχανικής ζυγοστάθμισης) εξασφαλίζει σταθερή και ασφαλή σφράγιση, παρατείνοντας τη διάρκεια ζωής της μήτρας.

5. Προηγμένο σύστημα λίπανσης και εξαερισμού

Η μήτρα διαθέτει ένα πολύπλοκο σύστημα αυτόματης λίπανσης που εφαρμόζει αυτόματα λιπαντικό κατά τη διάρκεια της σφράγισης, μειώνοντας την τριβή μεταξύ της λαμαρίνας και της μήτρας και βελτιώνοντας την ποιότητα μορφοποίησης. Οι μεγάλες μήτρες έλξης είναι εξοπλισμένες με ένα σύστημα εξαερισμού πολλαπλών σημείων για την αποφυγή ρυτίδων, βαθουλωμάτων και άλλων ελαττωμάτων σχηματισμού που προκαλούνται από παγιδευμένο αέρα.

Χαρακτηριστικά Προϊόντος και Εφαρμογές

Το SIKAIDA Automotive Left Side Panel Stamping Die χρησιμοποιείται κυρίως στην κατασκευή πλευρικών πλαισίων για επιβατικά οχήματα όπως σεντάν, SUV και MPV. Μπορεί επίσης να χρησιμοποιηθεί στην παραγωγή πλαϊνών πλαισίων καμπίνας και άλλων επικαλύψεων για επαγγελματικά οχήματα. Τα καλούπια είναι κατασκευασμένα από κράμα χάλυβα υψηλής αντοχής, με βασικές επιφάνειες να υποβάλλονται σε θερμική επεξεργασία και στίλβωση ακριβείας, με αποτέλεσμα υψηλή αντοχή στη φθορά, υψηλή ακρίβεια και μεγάλη διάρκεια ζωής. Ως επαγγελματικό εργοστάσιο με εκτεταμένη εμπειρία παραγωγής, η SIKAIDA μπορεί να προσαρμόσει τις λύσεις καλουπιών σύμφωνα με διαφορετικά μοντέλα οχημάτων και τις ανάγκες των πελατών, ικανοποιώντας τις διαφορετικές απαιτήσεις παραγωγής της αυτοκινητοβιομηχανίας.

Εισαγωγή στη διαδικασία παραγωγής

1. Ανάλυση προϊόντων και προσομοίωση CAE

Πριν από το σχεδιασμό του καλουπιού, η SIKAIDA χρησιμοποιεί επαγγελματικό λογισμικό προσομοίωσης σφράγισης, όπως το AutoForm και το Dynaform για να προβλέψει τη δυνατότητα διαμόρφωσης, την καταπόνηση και την επαναφορά των πλευρικών πλαισίων, εντοπίζοντας εκ των προτέρων τους κινδύνους ποιότητας, βελτιστοποιώντας τις λύσεις διεργασίας και τις δομές καλουπιών και μειώνοντας το κόστος δοκιμής και τροποποίησης.

2. Σχέδιο καλουπιών

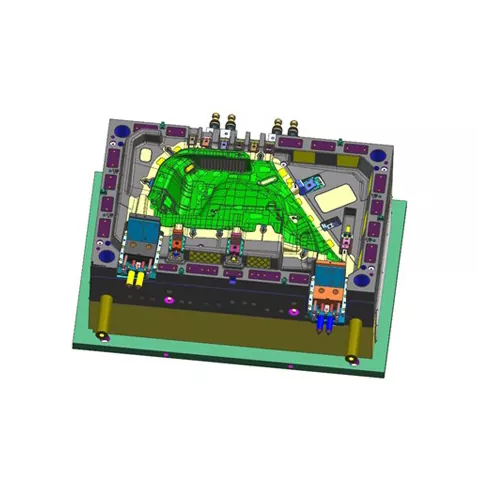

Προηγμένο λογισμικό σχεδίασης 3D όπως το UG και το CATIA χρησιμοποιείται για την ολοκλήρωση του πλήρους τρισδιάστατου σχεδιασμού όλων των εξαρτημάτων, συμπεριλαμβανομένου του άνω καλουπιού, του κάτω καλουπιού και του δακτυλίου πίεσης. Παράγοντες όπως το πάχος της λαμαρίνας και η αντιστάθμιση του ελατηρίου λαμβάνονται πλήρως υπόψη για τη διασφάλιση της ακρίβειας και της σταθερότητας του καλουπιού. Το σχέδιο σχεδίασης εξετάζεται και επιβεβαιώνεται από επαγγελματίες μηχανικούς.

3. Επιλογή υλικού

The Automotive Left Side Panel Stamping Die substrate uses high-quality carbon structural steel (such as 45 steel) or alloy structural steel (such as 42CrMo) to ensure toughness and rigidity. The working parts (profiles, cutting edges) use high-carbon, high-chromium tool steel (such as Cr12MoV, SKD11) or powder metallurgy steel to ensure high hardness, high wear resistance, and extend mold life.

4. Μηχανική Ακριβείας

- Ακατέργαστη κατεργασία: Η αρχική κατεργασία πραγματοποιείται με τη χρήση μεγάλης μηχανής φρεζαρίσματος σκελετών ή κέντρου κατεργασίας σκελετών CNC, με περιθώριο φινιρίσματος.

- Finish Machining: Η κατεργασία ακριβείας στο κέντρο κατεργασίας CNC υψηλής ταχύτητας των προφίλ και των ακμών κοπής εξασφαλίζει ακρίβεια διαστάσεων και τραχύτητα επιφάνειας.

- Ειδική κατεργασία: Η κατεργασία ηλεκτρικής εκκένωσης (EDM) χρησιμοποιείται για την επεξεργασία πολύπλοκων προφίλ και γωνιών. Το σύρμα EDM χρησιμοποιείται για την επεξεργασία οπών και περιγραμμάτων ακριβείας. σβήσιμο και σκλήρυνση εκτελούνται για να επιτευχθεί σκληρότητα 48-52 HRC.

- Επεξεργασία επιφανειών: Εφαρμόζεται επίστρωση σκληρού χρωμίου ή νιτρίωση στα προφίλ για βελτίωση της σκληρότητας και αντοχής στη φθορά, ενώ πραγματοποιείται επίσης πρόληψη σκουριάς και απολίπανση.

5. Συναρμολόγηση και εντοπισμός σφαλμάτων (T0 Trial Mold)

Όλα τα εξαρτήματα συναρμολογούνται σε ένα πλήρες καλούπι, εγκατεστημένο στον εξοπλισμό σφράγισης για δοκιμαστική χύτευση. Οι επαγγελματίες τεχνικοί προσαρμόζουν επανειλημμένα τις παραμέτρους της διαδικασίας, όπως η πίεση και η διαδρομή μέχρι να παραχθεί ένα κατάλληλο εξάρτημα. Μετά από επιθεώρηση πρώτου τεμαχίου και επιβεβαίωση μέτρησης διαστάσεων, παραδίδεται στον πελάτη.

Αναπτυξιακές Τάσεις

1. Εξαιρετικά μεγάλο ενσωματωμένο καλούπι

Τα πλαϊνά πάνελ του αυτοκινήτου αναπτύσσονται προς μεγαλύτερες ενσωματωμένες δομές, που απαιτούν υψηλότερη χωρητικότητα καλουπιού (έως 2000 τόνους και άνω) και σταθερότητα διαστάσεων. Η SIKAIDA βελτιστοποιεί συνεχώς την τεχνολογία σχεδιασμού και επεξεργασίας, επιτρέποντας την ανάπτυξη εξαιρετικά μεγάλων ενσωματωμένων καλουπιών σφράγισης πλαϊνών πάνελ για την κάλυψη των αναγκών νέων ενεργειακών οχημάτων και μοντέλων επόμενης γενιάς.

2. Εφαρμογή ελαφρού υλικού

Με την ανάπτυξη του ελαφρού βάρους αυτοκινήτων, νέα υλικά όπως ο χάλυβας υψηλής αντοχής και τα κράματα αλουμινίου χρησιμοποιούνται ευρέως. Η SIKAIDA βελτιστοποιεί τη δομή του καλουπιού και την τεχνολογία επεξεργασίας επιφανειών για να προσαρμόζεται στα χαρακτηριστικά διαμόρφωσης νέων υλικών (π.

3. Ευφυής Κατασκευή και Ψηφιοποίηση

Αισθητήρες πίεσης και θερμοκρασίας είναι ενσωματωμένοι στο καλούπι για την παρακολούθηση των παραμέτρων σφράγισης σε πραγματικό χρόνο, επιτρέποντας την προγνωστική συντήρηση και τη βελτιστοποίηση της διαδικασίας. Σε συνδυασμό με την ψηφιακή διπλή τεχνολογία για εικονικό εντοπισμό σφαλμάτων, ο κύκλος ανάπτυξης μπορεί να συντομευτεί κατά 20-30%, βελτιώνοντας την αποτελεσματικότητα της Ε&Α.

4. Γρήγορη Αλλαγή και Αυτοματοποίηση Die

Για ανάγκες παραγωγής πολλών ποικιλιών, μικρών παρτίδων, το καλούπι υιοθετεί μια δομή ταχείας αλλαγής καλουπιού (ταχεία σύσφιξη, αυτόματη τοποθέτηση), σε συνδυασμό με αυτοματοποιημένα ρομπότ και συστήματα επιθεώρησης όρασης, επιτυγχάνοντας υψηλό βαθμό αυτοματισμού στην παραγωγή σφράγισης και βελτιώνοντας την ευελιξία της παραγωγής.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως για τη μήτρα σφράγισης του αριστερού πλαισίου αυτοκινήτου;

A1: The mold base commonly uses high-quality carbon structural steel (such as 45 steel) or alloy structural steel (such as 42CrMo). The working parts (profiles, cutting edges) use high-carbon, high-chromium tool steel (such as Cr12MoV, SKD11) or powder metallurgy steel to ensure high hardness (48-52 HRC) and high wear resistance. Some high-end molds use cemented carbide or surface coating technology to improve lifespan.

Ε2: Πόσος χρόνος είναι ο κύκλος κατασκευής για ένα καλούπι σφράγισης πλαϊνού αριστερού πάνελ αυτοκινήτου;

A2: Ο κύκλος κατασκευής για μήτρες σφράγισης για την αριστερή πλευρά ενός αυτοκινήτου κυμαίνεται συνήθως από 8 έως 15 μήνες, ανάλογα με παράγοντες όπως η πολυπλοκότητα του εξαρτήματος, οι απαιτήσεις ακρίβειας και η ικανότητα παραγωγής. Ο κύκλος ανάπτυξης για σύνθετες καμπύλες επιφανειακές μήτρες πλαϊνών πάνελ μπορεί να υπερβαίνει τους 15 μήνες, ενώ οι απλές μήτρες κατασκευής μπορούν να ολοκληρωθούν εντός 8 έως 10 μηνών. Η όλη διαδικασία, από το σχεδιασμό και την επεξεργασία έως τη συναρμολόγηση και τον εντοπισμό σφαλμάτων, απαιτεί συνεργασία μεταξύ πολλών τμημάτων.
