Μήτρα σφράγισης εσωτερικής κουκούλας αυτοκινήτου

Το SIKAIDA Automotive Hood Inner Panel Stamping Die είναι ένα μεγάλο και σύνθετο σύστημα σφράγισης ειδικά σχεδιασμένο για τη διαμόρφωση του κύριου πλαισίου του εσωτερικού πάνελ της κουκούλας. Δεν είναι ένα ενιαίο καλούπι, αλλά ένα πλήρες κομμάτι εξοπλισμού που περιλαμβάνει πολλαπλές διαδικασίες, διασφαλίζοντας τη σταθερή διαμόρφωση μεγάλων, υψηλής ακρίβειας εξαρτημάτων του αμαξώματος.

Βασικά χαρακτηριστικά προϊόντος:

1. Μεγάλο μέγεθος και σύνθετη δομή

Οι τυπικές διαστάσεις του καλουπιού σφράγισης εσωτερικού πίνακα κουκούλας αυτοκινήτου είναι >800 mm σε μήκος και >600 mm σε πλάτος, απαιτώντας το σχηματισμό ενισχυτικών νευρώσεων, οπών στερέωσης και άλλων χαρακτηριστικών. Περιλαμβάνει εξαρτήματα πυρήνα όπως άνω και κάτω μήτρες, καθώς και σύστημα ακριβείας καθοδήγησης, τοποθέτησης και εκφόρτωσης για τη διασφάλιση σταθερής και ακριβούς σφράγισης.

2. Εξαιρετικά υψηλή ακρίβεια και υψηλή ποιότητα

Τα σταμπωτά μέρη έχουν ανοχές διαστάσεων που ελέγχονται εντός ±0,1 mm, χωρίς ελαττώματα όπως ρωγμές, ρυτίδες και γρατσουνιές. Το ίδιο το καλούπι υπόκειται σε αυστηρή κατασκευή, ακρίβεια καθοδήγησης και έλεγχο κατανομής πίεσης, ταιριάζοντας με τα πρότυπα ποιότητας των σχετικών εξαρτημάτων εμφάνισης.

3. Προηγμένη ολοκληρωμένη διαδικασία χύτευσης

Η ενσωμάτωση πολλαπλών διαδικασιών, όπως το βαθύ τράβηγμα και η διαμόρφωση, επιτυγχάνει τη χύτευση μία φορά, τον ακριβή έλεγχο της ροής του υλικού και την αντιστάθμιση του ελατηρίου. Η προσομοίωση CAE χρησιμοποιείται για την πρόβλεψη προβλημάτων, εξασφαλίζοντας σταθερή και αξιόπιστη στάμπα.

4. Σύστημα μήτρας βαρέως τύπου

Η μήτρα σφράγισης εσωτερικού πάνελ αυτοκινήτου της κουκούλας αυτοκινήτου ζυγίζει δεκάδες τόνους και απαιτεί μεγάλης κλίμακας εξοπλισμό πίεσης άνω των 2000 τόνων. Είναι εξοπλισμένο με οδηγούς κολώνες υψηλής ακρίβειας, μανίκια οδηγών και άλλα εξαρτήματα, κατάλληλα για μακροχρόνια μαζική παραγωγή υψηλής έντασης.

5. Υψηλής ποιότητας επεξεργασία επιφάνειας

Η επιφάνεια του καλουπιού είναι γυαλισμένη με καθρέφτη (Ra≤0,4μm). Οι παράμετροι σκληρότητας επιφάνειας και επίστρωσης βελτιστοποιούνται για διαφορετικά υλικά για να εξασφαλίσουν αντοχή στη φθορά και σταθερή ποιότητα επιφάνειας.

Διαδικασία Παραγωγής

1. Ανάλυση Προϊόντος και Σχεδιασμός Διαδικασιών

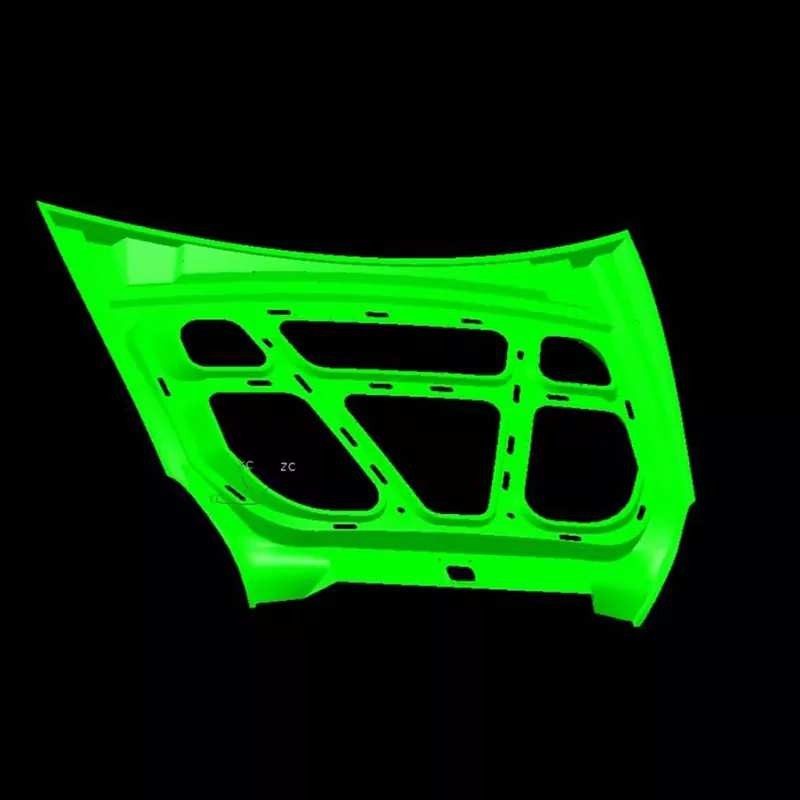

Το Automotive Hood Inner Panel Stamping Die χρησιμοποιεί λογισμικό CAE όπως το AutoForm και το Dynaform για να αναλύσει τη δυνατότητα διαμόρφωσης σφράγισης, να προβλέψει ελαττώματα, να βελτιστοποιήσει τις διαδικασίες και να καθορίσει λογικές παραμέτρους σφράγισης, θέτοντας τα θεμέλια για την κατασκευή.

2. Σχέδιο καλουπιών

Ο πλήρης τρισδιάστατος σχεδιασμός εκτελείται με χρήση UG και CATIA για τη βελτίωση της δομής κάθε εξαρτήματος, διασφαλίζοντας ότι η αντοχή, η ακαμψία και η ακρίβεια του καλουπιού πληρούν τις απαιτήσεις παραγωγής.

3. Επιλογή υλικού

Το σώμα Automotive Hood Inner Panel Stamping Die είναι κατασκευασμένο από χάλυβα 45 και 42CrMo, ενώ τα προφίλ και τα βασικά μέρη χρησιμοποιούν χάλυβα εργαλείων όπως Cr12MoV (HRC48-52 μετά από θερμική επεξεργασία). Χάλυβας ανθεκτικός στη φθορά χρησιμοποιείται για τις κολόνες και τους δακτυλίους οδήγησης.

5. Μηχανική Ακριβείας

Η σκληρή κατεργασία και η κατεργασία ακριβείας υψηλής ταχύτητας CNC (επιφανειακή ακρίβεια ±0,01 mm), σε συνδυασμό με κοπή σύρματος, EDM και άλλες ειδικές διαδικασίες μηχανικής κατεργασίας, καθώς και θερμική επεξεργασία και επεξεργασία επιφάνειας, διασφαλίζουν ότι η απόδοση του καλουπιού πληροί τα πρότυπα.

6. Συναρμολόγηση και T0 Trial Molding

Μετά τη συναρμολόγηση, το καλούπι δοκιμάζεται σε πρέσα. Οι παράμετροι προσαρμόζονται επανειλημμένα, τα δείγματα επιθεωρούνται και το καλούπι τροποποιείται και βελτιστοποιείται έως ότου όλοι οι δείκτες του προϊόντος πληρούν τα πρότυπα.

Εφαρμογή προϊόντος

Το SIKAIDA Automotive Hood Inner Panel Stamping Die χρησιμοποιείται ευρέως στην κατασκευή εσωτερικών πλαισίων κουκούλας για επιβατικά αυτοκίνητα και επαγγελματικά οχήματα, διαμορφώνοντας αποτελεσματικά σύνθετα τμήματα καμπύλης επιφάνειας και υποστηρίζοντας την αποτελεσματική και σταθερή λειτουργία των γραμμών παραγωγής αμαξώματος των αυτοκινητοβιομηχανιών.

Αναπτυξιακές Τάσεις:

1. Εξαιρετικά μεγάλο ενσωματωμένο καλούπι

 Η τάση προς τα ενσωματωμένα εσωτερικά πάνελ κουκούλας αυξάνει τις απαιτήσεις για χωρητικότητα και μέγεθος καλουπιού. Η ευρεία χρήση πιεστηρίων χωρητικότητας 2000 τόνων και άνω αυξάνει την πολυπλοκότητα του σχεδιασμού και της κατασκευής.

2. Προσαρμογή ελαφρού υλικού

Η επέκταση των εφαρμογών χάλυβα και κράματος αλουμινίου υψηλής αντοχής απαιτεί προσαρμογές στις παραμέτρους σχεδιασμού καλουπιού, θέτοντας νέες προκλήσεις στην τεχνολογία κατασκευής.

3. Ευφυής Κατασκευή και Ψηφιοποίηση

Αξιοποιώντας την προσομοίωση CAE, τις εργαλειομηχανές CNC και τις ψηφιακές δίδυμες τεχνολογίες, επιτυγχάνουμε πλήρη ψηφιακή διαχείριση καλουπιών κύκλου ζωής, βελτιώνοντας την ακρίβεια και την αποτελεσματικότητα.

4. Ταχεία αλλαγή καλουπιών και αυτοματοποιημένη παραγωγή

Βελτιστοποιούμε τις λειτουργίες ταχείας τοποθέτησης και ασφάλισης των καλουπιών, ενσωματώνοντάς τα με αυτοματοποιημένες γραμμές παραγωγής για να ανταποκριθούμε στις ανάγκες παραγωγής πολλών ποικιλιών, μικρών παρτίδων.

Η μήτρα σφράγισης εσωτερικού πάνελ SIKAIDA Automotive Hood ενσωματώνει τεχνολογίες από πολλά πεδία, αντιπροσωπεύοντας το προηγμένο επίπεδο των καλουπιών σφράγισης. Με κύκλο ανάπτυξης 8-15 μηνών και υψηλό κόστος, αποτελεί σημαντικό σημείο αναφοράς για την εταιρική δύναμη. Θα συνεχίσει να αναβαθμίζεται μαζί με την ελαφριά και έξυπνη ανάπτυξη της αυτοκινητοβιομηχανίας, παρέχοντας υποστήριξη για την ανάπτυξη υψηλής ποιότητας της παγκόσμιας αυτοκινητοβιομηχανίας.
