Μήτρα σφράγισης εξωτερικού πάνελ κουκούλας αυτοκινήτου

Η μήτρα σφράγισης εξωτερικού πάνελ κουκούλας αυτοκινήτου SIKAIDA είναι ένα μεγάλο και πολύπλοκο σύστημα καμπυλότητας, που περιλαμβάνει άνω καλούπι, κάτω μήτρα, δακτύλιο πίεσης και εξαρτήματα οδηγού ακριβείας, κατάλληλα για διαμόρφωση σε ένα ή σε πολλαπλά βήματα εξωτερικών πάνελ κουκούλας. Ως αξιόπιστος προμηθευτής της παγκόσμιας αυτοκινητοβιομηχανίας, τα καλούπια του μπορούν να λειτουργούν σταθερά σε γραμμές σφράγισης μεγάλου όγκου.

Βασικά χαρακτηριστικά προϊόντος:

1. Μεγάλη και σύνθετη δομή διπλής καμπυλότητας: Η μήτρα σφράγισης εξωτερικού πάνελ της κουκούλας Automotive είναι κατάλληλη για εξωτερικά πάνελ κουκούλας (μήκος > 1,2 m, πλάτος 0,8-1,0 m), με υψηλή αναλογία επιφανειών ελεύθερης μορφής, γραμμές χαρακτηριστικών και ενισχυτικές νευρώσεις, που απαιτούν εξαιρετικά υψηλή ποιότητα και ακρίβεια επιφάνειας.

2. Φινίρισμα επιφάνειας υψηλής ακρίβειας και κατοπτρικής ποιότητας: Κατάλληλο για εξαρτήματα εμφάνισης βαθμού Α (χωρίς γρατσουνιές, ζάρες, ελατήριο), το φινίρισμα της επιφάνειας της μήτρας φτάνει σε επίπεδο καθρέφτη (Ra≤0,4μm), απαιτώντας αυστηρά πρότυπα για υλικά, θερμική επεξεργασία και τεχνικές επεξεργασίας.

3. Ολοκληρωμένο σύστημα πολλαπλών διεργασιών: Ενσωματώνει πολλαπλές διεργασίες όπως σχεδίαση, διάτρηση και κοπή, συμβατό με διάφορες διαδικασίες διαμόρφωσης, υποστηρίζει αυτοματοποιημένη τροφοδοσία, τοποθέτηση και εκφόρτωση και είναι κατάλληλο για αυτοματοποιημένη παραγωγή.

4. Δομή βαρέως τύπου και καθοδήγηση ακριβείας: Η μήτρα σφράγισης εξωτερικού πάνελ της κουκούλας αυτοκινήτου χρησιμοποιεί πλαίσιο μήτρας υψηλής αντοχής, κατάλληλο για στάμπα μεγάλης χωρητικότητας, εξοπλισμένο με στύλο οδηγού υψηλής ακρίβειας και σύστημα χιτώνιο οδηγού για την αποφυγή κακής ευθυγράμμισης της μήτρας και διαθέτει σταθερό μηχανισμό απομόνωσης και εκφόρτωσης.

5. Προηγμένο σύστημα λίπανσης και ψύξης: Το βελτιστοποιημένο σύστημα λίπανσης μειώνει την τριβή και παρατείνει τη διάρκεια ζωής του καλουπιού. μπορεί να προστεθεί ένα σύστημα ψύξης ελεγχόμενης θερμοκρασίας όπως απαιτείται για να διασφαλιστεί η σταθερότητα του σχηματισμού υλικού.

Εφαρμογές και Πλεονεκτήματα Υλικών

Το Automotive Hood Outer Panel Stamping Die είναι κατάλληλο για τη σφράγιση εξωτερικών πάνελ από χάλυβα και ελαφρύ κράμα για επιβατικά αυτοκίνητα, επαγγελματικά οχήματα και οχήματα νέας ενέργειας. Η βάση της μήτρας χρησιμοποιεί ανοξείδωτο χάλυβα 45# και Q235 και τα μέρη εργασίας είναι κατασκευασμένα από υλικά όπως το Cr12MoV, επιτυγχάνοντας σκληρότητα 48-52 HRC μετά από θερμική επεξεργασία, με πλεονεκτήματα όπως υψηλή αντοχή και υψηλή αντοχή στη φθορά.

Ολοκληρωμένη παραγωγική διαδικασία

1. Ανάλυση προϊόντων και προσομοίωση CAE

Τα λογισμικά AutoForm και Dynaform χρησιμοποιούνται για την ανάλυση της δυνατότητας διαμόρφωσης, της επαναφοράς ελατηρίου κ.λπ., για την πρόβλεψη και την επίλυση προβλημάτων σφράγισης και για τη βελτιστοποίηση της διαδικασίας και του σχεδιασμού του καλουπιού.

2. Πλήρης σχεδίαση 3D Die

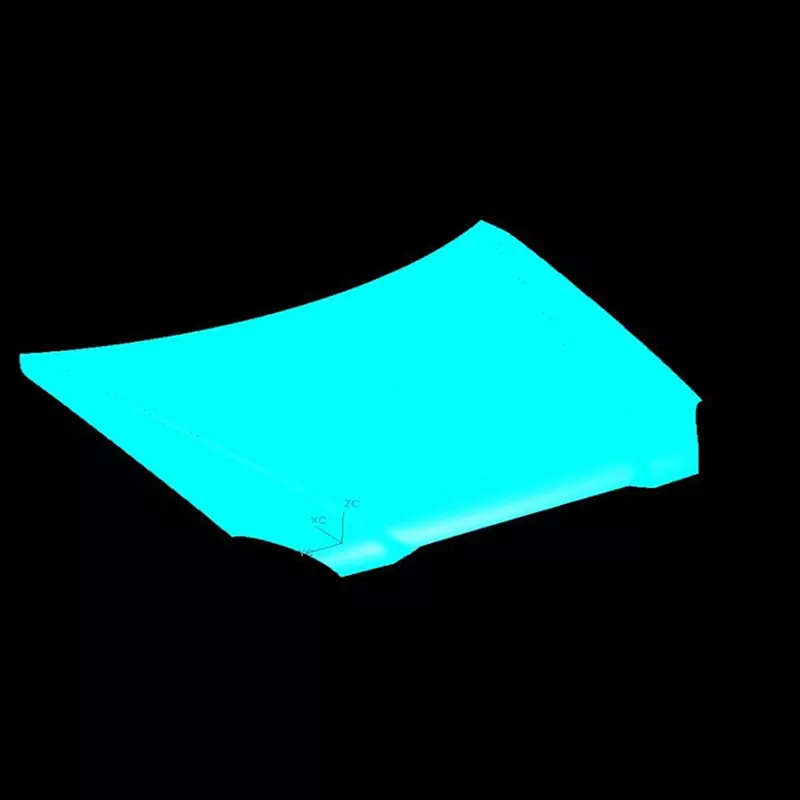

Το Automotive Hood Outer Panel Stamping Die χρησιμοποιεί λογισμικό όπως το UG και το CATIA για να ολοκληρώσει την πλήρη τρισδιάστατη σχεδίαση, τοποθετώντας με ακρίβεια όλες τις λεπτομέρειες, όπως ένθετα και βίδες.

3. Επιλογή υλικού και θερμική επεξεργασία

Επιλέγονται κατάλληλα υλικά και χρησιμοποιούνται διαδικασίες όπως η απόσβεση και η σκλήρυνση υπό κενό για να διασφαλιστεί ότι οι μηχανικές ιδιότητες της μήτρας πληρούν τις απαιτήσεις χρήσης.

4. Μηχανική Ακριβείας

Μετά από ακατέργαστη κατεργασία (επιτρέποντας περιθώρια), τελική κατεργασία (εξασφάλιση ακρίβειας), ειδική κατεργασία (EDM, κοπή σύρματος κ.λπ.) και στίλβωση, επιτυγχάνεται φινίρισμα καθρέφτη.

5. Συναρμολόγηση και T0 Trial Molding

Μετά τη συναρμολόγηση όλων των εξαρτημάτων, πραγματοποιείται δοκιμαστική χύτευση. Οι παράμετροι της διαδικασίας προσαρμόζονται και το καλούπι τροποποιείται και βελτιστοποιείται έως ότου το σφραγισμένο μέρος πληροί τις απαιτήσεις σχεδίασης.

Αναπτυξιακές Τάσεις

Η βιομηχανία καλουπιών παρουσιάζει τέσσερις σημαντικές τάσεις: προσαρμογή σε ελαφριά υλικά υψηλής αντοχής. επίτευξη πλήρους διαδικασίας ακρίβειας και ευφυΐας· ολοκληρωμένος αυτοματισμός πολλαπλών διεργασιών. συντόμευση των κύκλων ανάπτυξης μέσω της ψηφιακής διπλής τεχνολογίας· και μείωση του κόστους.

Η SIKAIDA Automotive Hood Outer Panel Stamping Die αντιπροσωπεύει το προηγμένο επίπεδο των καλουπιών σφράγισης. Με κύκλο ανάπτυξης 8-15 μηνών και κόστος που κυμαίνεται από εκατομμύρια έως δεκάδες εκατομμύρια γιουάν, χρησιμεύει ως σημείο αναφοράς για τη μέτρηση της αντοχής των επαγγελματικών εργοστασίων καλουπιών. Η SIKAIDA θα συνεχίσει να αναβαθμίζει την τεχνολογία της για να καλύψει τις υψηλές ανάγκες της παγκόσμιας αυτοκινητοβιομηχανίας.

Συχνές Ερωτήσεις:

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως στο καλούπι σφράγισης εξωτερικού πάνελ κουκούλας αυτοκινήτου;

A1: Η βάση του καλουπιού χρησιμοποιεί συνήθως υψηλής ποιότητας ανθρακούχο δομικό χάλυβα (όπως 45#, Q235), ενώ τα εξαρτήματα εργασίας χρησιμοποιούν χάλυβα εργαλείων υψηλής περιεκτικότητας σε άνθρακα, υψηλής περιεκτικότητας σε χρώμιο (όπως Cr12MoV, Cr12) και χάλυβα υψηλής ταχύτητας (όπως W6Mo5Cr4V2) κ.λπ., τα οποία υφίστανται την απαιτούμενη σκληρή θερμική επεξεργασία.

Ε2: Πόσο διαρκεί ο κύκλος κατασκευής για μήτρες σφράγισης για εξωτερικά πάνελ κουκούλας αυτοκινήτου;

A2: Οι μήτρες σφράγισης για τα εξωτερικά πάνελ κουκούλας αυτοκινήτου έχουν πολύπλοκες δομές και απαιτήσεις υψηλής ακρίβειας. Ο κύκλος παραγωγής είναι συνήθως 8-15 μήνες, ανάλογα με την πολυπλοκότητα του προϊόντος, τις τεχνικές απαιτήσεις και τις κατασκευαστικές δυνατότητες. Ο μακρύς κύκλος ανάπτυξής του και το υψηλό κόστος το καθιστούν βασικό σημείο αναφοράς για τη μέτρηση της συνολικής αντοχής μιας εταιρείας καλουπιών.
