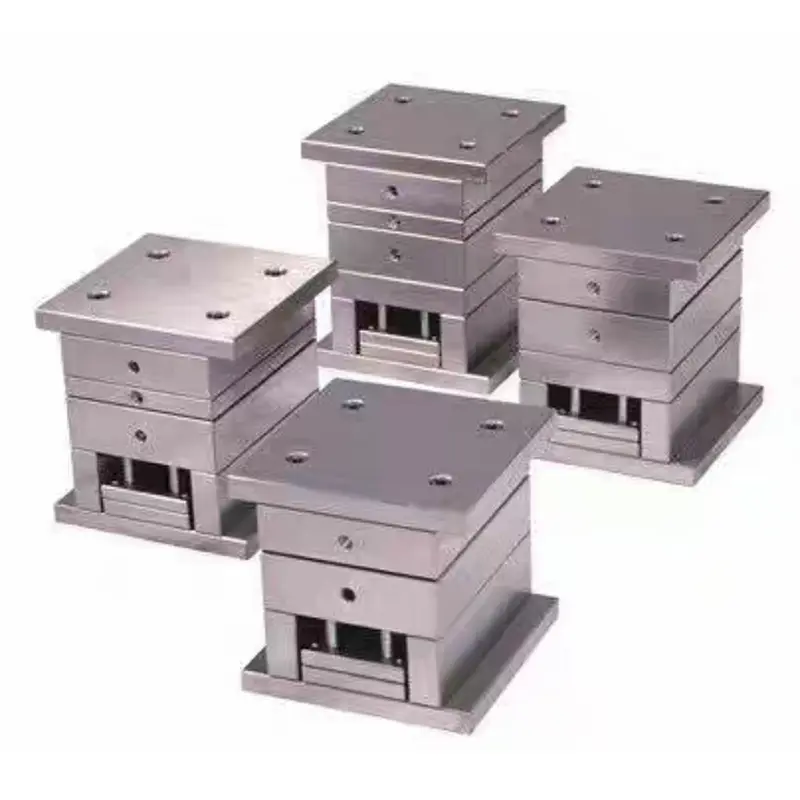

Προσαρμοσμένες βάσεις καλουπιών ακριβείας από έναν επαγγελματία κατασκευαστή στην Κίνα

ΣΙΚΑΙΔΑΟι τυπικές βάσεις καλουπιών ακριβείας είναι ευρέως χρησιμοποιούμενος βασικός εξοπλισμός διεργασιών στη βιομηχανία κατασκευής καλουπιών. Ως «σκελετός» του καλουπιού, χρησιμοποιούνται για τη στερέωση και υποστήριξη εξαρτημάτων χύτευσης, μηχανισμούς οδήγησης και συστήματα εκτόξευσης. Ως επαγγελματίας κατασκευαστής με δικό της εργοστάσιο στην Κίνα, η SIKAIDA δεσμεύεται να παρέχει οικονομικά αποδοτικές βάσεις καλουπιών ακριβείας και, ως αξιόπιστος προμηθευτής, να ανταποκρίνεται στις διαφορετικές ανάγκες των παγκόσμιων πελατών.

ΑυτοίΤυπικές βάσεις καλουπιών ακριβείαςυιοθετήστε συμβατικά πρότυπα ανοχής (ανοχή διαστάσεων ±0,1~1mm, επιπεδότητα ≤0,02mm/m), συνδυάζοντας οικονομικά πλεονεκτήματα, ευελιξία και γρήγορη παράδοση. Αποτελούνται από τυποποιημένα εξαρτήματα όπως μια σταθερή βάση καλουπιού και μια κινούμενη πλάκα καλουπιού. Ακολουθεί αναλυτική ταξινόμηση.

Ταξινόμηση ανά τύπο καλουπιού

1. Βάσεις καλουπιών έγχυσης

- Βάση καλουπιού δύο πλάκας (μονή διαχωριστική επιφάνεια): Η πιο ευρέως χρησιμοποιούμενη τυποποιημένη βάση καλουπιού έγχυσης ακριβείας της SIKAIDA. Διαθέτει απλή δομή, χαμηλό κόστος και γρήγορη παράδοση, κατάλληλο για τα περισσότερα προϊόντα χύτευσης με έγχυση, όπως κοχύλια καθημερινής ανάγκης, εξαρτήματα οικιακών συσκευών και πλαστικά παιχνίδια. Ο σχεδιασμός μονής επιφάνειας διαχωρισμού απλοποιεί τη διαδικασία επεξεργασίας και συναρμολόγησης, βελτιώνοντας την απόδοση παραγωγής.

- Σετ καλουπιών τριών πλακών (στενή πύλη): Σε σύγκριση με ένα σετ μήτρας δύο πλακών, προσθέτει μια πλάκα ώθησης, με αποτέλεσμα μια ελαφρώς πιο περίπλοκη δομή αλλά μεγαλύτερη ευελιξία. Κατάλληλο για μικρά εξαρτήματα ακριβείας που απαιτούν αυτόματη αφαίρεση αυλόπορτας (όπως μικρά πλαστικά εξαρτήματα και ακριβείς καθημερινές ανάγκες). Η διπλή επιφάνεια διαχωρισμού επιτρέπει τον αυτόματο διαχωρισμό της πύλης και του προϊόντος, διασφαλίζοντας την ποιότητα της επιφάνειας του προϊόντος.

2. Στάμπινγκ σετ μήτρας

- Rear Guide Pillar Stamping Die Set: Προσφέρει ευρεία επιφάνεια λειτουργίας για εύκολη τροφοδοσία, κατάλληλη για χειροκίνητη λειτουργία. Χρησιμοποιείται κυρίως για μικρού έως μεσαίου μεγέθους σφραγισμένα εξαρτήματα όπως συνδετήρες, μαγειρικά σκεύη και εργαλεία υλικού. Είναι ένας από τους πιο συχνά χρησιμοποιούμενους τύπους σετ καλουπιών σφράγισης στη βασική σειρά προϊόντων της SIKAIDA.

- Σετ μήτρας σφράγισης κολόνας οδηγού: Ο μηχανισμός οδήγησης βρίσκεται και στις δύο πλευρές του κέντρου, παρέχοντας ανώτερη ακρίβεια καθοδήγησης σε σύγκριση με τον τύπο της πίσω κολόνας οδήγησης. Κατάλληλο για σφραγισμένα μέρη που απαιτούν υψηλή ακρίβεια καθοδήγησης (όπως εξαρτήματα υλικού ακριβείας και μικρά σφραγισμένα μέρη με μέτριες διαστάσεις).

Ταξινόμηση ανά Δομική Σύνθεση

Οι βάσεις καλουπιών ακριβείας SIKAIDAS χρησιμοποιούν τυποποιημένο δομικό σχεδιασμό, με όλα τα εξαρτήματα να παράγονται μαζικά. Αυτό εξασφαλίζει σταθερή ποιότητα προϊόντος μειώνοντας ταυτόχρονα το κόστος παραγωγής. Η τυπική διαμόρφωση αποτελείται από τέσσερα κύρια συστήματα με σαφώς καθορισμένες λειτουργίες και στενή ενοποίηση.

1. Σειρά προτύπων

Τα βασικά εξαρτήματα της βάσης του καλουπιού, συμπεριλαμβανομένου του πάνελ, του σταθερού προτύπου (πλάκα A), του κινούμενου προτύπου (πλάκα Β) και του τετράγωνου σιδήρου (πλάκα C), είναι όλα κατασκευασμένα από δομικό χάλυβα υψηλής ποιότητας άνθρακα ή χάλυβα χαμηλού κράματος. Μετά τη θερμική επεξεργασία, η σκληρότητα φτάνει τα 240~270HB, παρέχοντας εξαιρετικές περιεκτικές μηχανικές ιδιότητες και δυνατότητα επεξεργασίας. Σημαντικά πρότυπα μπορούν να κατασκευαστούν από προ-σκληρυμένο χάλυβα P20, απόδοση εξισορρόπησης και οικονομία.

2. Σύστημα καθοδήγησης

Περιλαμβάνει κυρίως οδηγούς στύλους και χιτώνια οδήγησης, που χρησιμοποιούν ολισθαίνουσα καθοδήγηση με διάκενο 0,02~0,04 mm. Η κολόνα οδήγησης και οι οπές του χιτωνίου οδηγού είναι επεξεργασμένα με ακρίβεια H7, εξασφαλίζοντας ευέλικτη και χωρίς εμπλοκή κίνηση. Αυτό παρέχει ακριβή καθοδήγηση για το άνοιγμα και το κλείσιμο του καλουπιού και είναι ζωτικής σημασίας για τη διασφάλιση της βασικής ακρίβειας της βάσης του καλουπιού.

3. Σύστημα εκτίναξης

Αποτελούμενο από μια ράβδο επαναφοράς και πείρους/χιτώνια οδηγών εκτίναξης, αυτό το σύστημα εκτοξεύει το χυτευμένο προϊόν από την κοιλότητα του καλουπιού. Ο τυποποιημένος σχεδιασμός εξασφαλίζει σταθερή και αξιόπιστη εκτίναξη, αποτρέποντας την παραμόρφωση και τη ζημιά του προϊόντος και προσαρμόζεται στις απαιτήσεις εκτίναξης διαφορετικών τύπων προϊόντων.

4. Σύστημα στερέωσης και τοποθέτησης

Περιλαμβάνει μπουλόνια υψηλής αντοχής και πείρους τοποθέτησης για τη στερέωση των εξαρτημάτων της βάσης του καλουπιού, διασφαλίζοντας τη συνολική δομική σταθερότητα κατά τη λειτουργία του καλουπιού. Η τυποποιημένη επιλογή συνδετήρων και ακίδων τοποθέτησης εξασφαλίζει καλή εναλλαξιμότητα και διευκολύνει τη μελλοντική συντήρηση και αντικατάσταση.

Οι διάφορες βασικές βάσεις καλουπιών ακριβείας της SIKAIDA έχουν σαφώς καθορισμένα όρια εφαρμογής, επιτρέποντας στους πελάτες να επιλέξουν κατάλληλα μοντέλα με βάση τον τύπο του προϊόντος, τις απαιτήσεις ακρίβειας και την περιοχή αγοράς. Όλες οι τυπικές βάσεις καλουπιών ακριβείας της SIKAIDA έχουν διάρκεια ζωής καλουπιού από 100.000 έως 500.000 κύκλους, καλύπτοντας τις ανάγκες βιομηχανικής παραγωγής μεγάλης κλίμακας και υποστηρίζοντας την αποδοτική παραγωγή για τους πελάτες.

Ως επαγγελματίας κατασκευαστής και προμηθευτής στην Κίνα, η SIKAIDA όχι μόνο παρέχει άφθονο απόθεμα τυπικών προδιαγραφών, αλλά αναλαμβάνει επίσης μη τυποποιημένες υπηρεσίες προσαρμογής. Μπορούμε να σχεδιάσουμε δευτερεύουσες βάσεις καλουπιών με βάση τα σχέδια των πελατών για να ικανοποιήσουμε τις εξατομικευμένες ανάγκες διαφορετικών βιομηχανιών.
