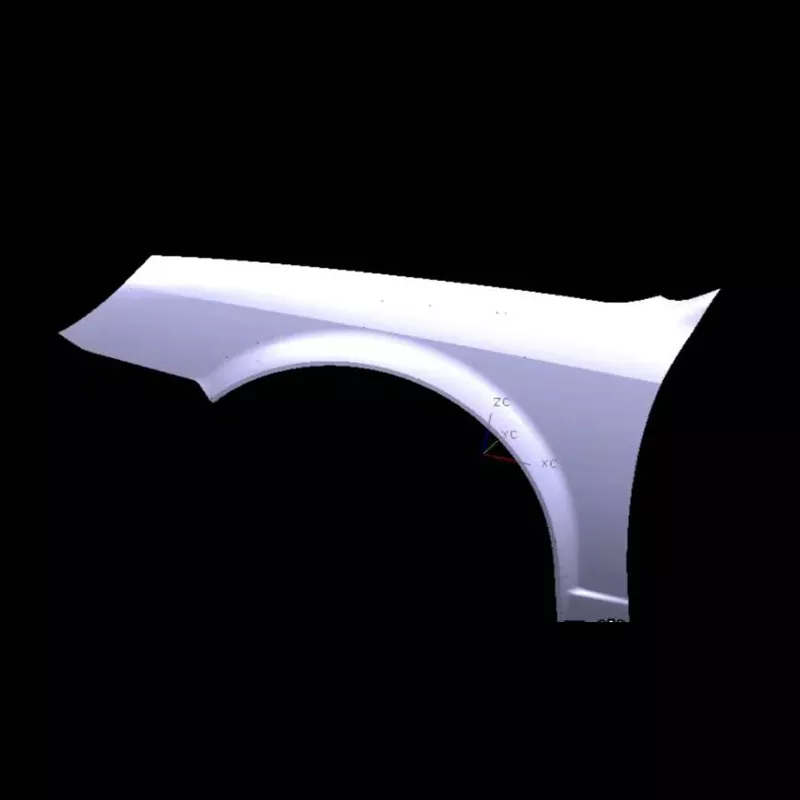

Μήτρα σφράγισης με αριστερό φτερό αυτοκινήτου

Το Automotive Left Fender Stamping Die της SIKAIDA είναι ένα μεγάλο καλούπι υψηλής ακρίβειας που χρησιμοποιείται για τη σφράγιση των πάνελ του αριστερού φτερού, που απαιτεί τη διαμόρφωση πολύπλοκων καμπυλωτών επιφανειών και λωρίδων άκρων. Ως κορυφαίος κατασκευαστής καλουπιών σφράγισης αυτοκινήτων στην Κίνα, η SIKAIDA διαθέτει εκτενή εμπειρία Ε&Α και κατασκευής, κορυφαία τεχνολογία προϊόντων και παρέχει αξιόπιστες λύσεις καλουπιών σε παγκόσμιες αυτοκινητοβιομηχανίες.

Λεπτομέρειες προϊόντος

1. Μεγάλη και σύνθετη δομή

Αυτή η μήτρα αυτοκινητοβιομηχανίας Left Fender Stamping Die είναι μεγάλου μεγέθους (πάνω από 800 mm μήκος και πάνω από 500 mm πλάτος), με πολύπλοκες επιφάνειες, που απαιτούν τη διαμόρφωση διαφόρων καμπυλωτών επιφανειών και χαρακτηριστικών ταινιών άκρων, απαιτώντας εξαιρετικά υψηλή ακρίβεια. Η SIKAIDA, με την προηγμένη τεχνολογία σχεδιασμού και επεξεργασίας της, μπορεί να προσαρμοστεί τέλεια στις στυλιστικές ανάγκες διαφόρων μοντέλων οχημάτων.

2. Απαιτήσεις υψηλής ακρίβειας και υψηλής στιλπνότητας

Το αριστερό φτερό είναι μια εκτεθειμένη επιφάνεια και πρέπει να είναι απαλλαγμένο από επιφανειακά ελαττώματα. Επομένως, η τραχύτητα της επιφάνειας της μήτρας πρέπει να είναι κάτω από το Ra0,4. Η SIKAIDA ελέγχει αυστηρά κάθε στάδιο της παραγωγής για να εξασφαλίσει την ακρίβεια της μήτρας και την ποιότητα εμφάνισης των σταμπωτών εξαρτημάτων.

3. Σύνθετη Διαδικασία Μορφοποίησης

Το Automotive Left Fender Stamping Die ενσωματώνει πολλαπλές διεργασίες, όπως σχεδίαση, κοπή και διάτρηση, και είναι συμβατό με διαδικασίες σχεδίασης και υδροδιαμόρφωσης ενός σταδίου. Η SIKAIDA βελτιστοποιεί τη διάταξη της διαδικασίας για να μειώσει αποτελεσματικά το κόστος και να αυξήσει την αποδοτικότητα.

4. Σύστημα σύνθετης διαμόρφωσης

Για την αρνητική γωνία και τη δομή του αριστερού φτερού, η μήτρα είναι εξοπλισμένη με πολύπλοκους μηχανισμούς όπως ολισθητήρες και σφήνες, σε συνδυασμό με λογικό σφαιρίδιο και σύστημα εξαερισμού για την αποφυγή σχηματισμού ελαττωμάτων και τη βελτίωση του ποσοστού απόδοσης.

5. Σύστημα καθοδήγησης και εντοπισμού θέσης ακριβείας

Τα εξαρτήματα καθοδήγησης υψηλής ακρίβειας εξασφαλίζουν ακριβή ευθυγράμμιση των άνω και κάτω καλουπιών και μια εξελιγμένη συσκευή τοποθέτησης εξασφαλίζει ακριβή τοποθέτηση λαμαρίνας, βελτιώνοντας την ακρίβεια σφράγισης και τη διάρκεια ζωής της μήτρας.

Χαρακτηριστικά Προϊόντος και Εφαρμογές

Αυτή η μήτρα σφράγισης με αριστερό φτερό αυτοκινήτου είναι κατάλληλη για την παραγωγή διαφόρων αριστερών φτερών αυτοκινήτων, παράγοντας αεροδυναμικά βελτιωμένα σχήματα. Είναι συμβατό με διάφορα υλικά όπως χάλυβας και κράματα αλουμινίου. Ως επαγγελματίας προμηθευτής, η SIKAIDA προσφέρει εξατομικευμένες υπηρεσίες για να καλύψει τις ανάγκες διαφορετικών μοντέλων οχημάτων.

Εισαγωγή στη διαδικασία παραγωγής

1. Ανάλυση προϊόντων και προσομοίωση CAE

Η προσομοίωση CAE εκτελείται χρησιμοποιώντας λογισμικό όπως το AutoForm για την πρόβλεψη και την επίλυση ελαττωμάτων όπως το ράγισμα και το τσαλάκωμα, διασφαλίζοντας την ποιότητα του σχεδιασμού και της κατασκευής του καλουπιού.

2. Σχέδιο καλουπιών

Ο πλήρης τρισδιάστατος σχεδιασμός εκτελείται χρησιμοποιώντας λογισμικό UG και CATIA για να βελτιώσει τις λεπτομέρειες των εξαρτημάτων, διασφαλίζοντας μια λογική δομή καλουπιού και αξιόπιστη λειτουργία.

3. Επιλογή υλικού

Η βάση του Automotive Left Fender Stamping Die είναι κατασκευασμένη από χάλυβες υψηλής ποιότητας όπως χάλυβας 45 και 42CrMo, ενώ τα μέρη εργασίας χρησιμοποιούν ειδικούς χάλυβες όπως Cr12MoV, εξασφαλίζοντας υψηλή σκληρότητα και υψηλή αντοχή στη φθορά, κατάλληλο για μακροχρόνια σφράγιση υψηλής έντασης.

4. Μηχανική Ακριβείας

Εξειδικευμένες διαδικασίες μηχανικής κατεργασίας, όπως τραχύτητα, φινίρισμα CNC υψηλής ταχύτητας, κοπή σύρματος και λεπτό γυάλισμα, σε συνδυασμό με σβέση και σκλήρυνση (σκληρότητα HRC48-52), πληρούν τις απαιτήσεις ακρίβειας και τραχύτητας επιφάνειας.

5. Συναρμολόγηση και εντοπισμός σφαλμάτων (T0 Trial Molding)

Μετά τη συναρμολόγηση, το καλούπι δοκιμάζεται στο μηχάνημα. Οι παράμετροι της διαδικασίας προσαρμόζονται επανειλημμένα και το καλούπι βελτιστοποιείται για να διασφαλιστεί ότι τα σφραγισμένα μέρη είναι κατάλληλα και ότι το καλούπι μπορεί να παραχθεί απευθείας μαζικά.

Αναπτυξιακές Τάσεις:

1. Εξαιρετικά ελαφριά ολοκληρωμένη χύτευση

Το αριστερό φτερό εξελίσσεται προς μεγαλύτερα μεγέθη και ολοκληρωμένα σχέδια. Η SIKAIDA χρησιμοποιεί προηγμένες διεργασίες όπως η θερμή διαμόρφωση για την ανάπτυξη καλουπιών κατάλληλων για απαιτήσεις υψηλής αντοχής και ελαφρού βάρους.

2. Ευφυΐα και Ψηφιοποίηση

Οι αισθητήρες είναι ενσωματωμένοι στο Automotive Left Fender Stamping Die για παρακολούθηση σε πραγματικό χρόνο. Σε συνδυασμό με την ψηφιακή διπλή τεχνολογία, επιτυγχάνεται εικονικός εντοπισμός σφαλμάτων, συντομεύοντας τον κύκλο ανάπτυξης και βελτιώνοντας το ποσοστό επιτυχίας της δοκιμαστικής διαμόρφωσης.

3. Χύτευση πολλαπλών υλικών και σύνθετων υλικών

Προσαρμόζοντας σε νέα υλικά, όπως κράματα αλουμινίου και ανθρακονήματα, αναπτύσσονται αντίστοιχες διαδικασίες σύνθετης χύτευσης και καλούπια για να ανταποκριθούν στις διαφορετικές απαιτήσεις της αγοράς.

4. Εφαρμογές Κατασκευής Πρόσθετων

Η χρήση τεχνολογίας τρισδιάστατης εκτύπωσης για την κατασκευή σύνθετων εξαρτημάτων καλουπιού βελτιώνει την απόδοση του καλουπιού, συντομεύει τους κύκλους κατασκευής και τονίζει τα πλεονεκτήματα της κατασκευής πολύπλοκων δομών.

Το Automotive Left Fender Stamping Die της SIKAIDA είναι ένα τυπικό παράδειγμα καλουπιού πάνελ αμαξώματος αυτοκινήτου. Ο κύκλος ανάπτυξής του 8-15 μήνες και το υψηλό κόστος αναδεικνύουν τη δύναμη της εταιρείας. Ως επαγγελματίας κατασκευαστής και προμηθευτής στην Κίνα, η SIKAIDA θα συμβαδίζει με τις τάσεις της βιομηχανίας, θα βελτιστοποιεί συνεχώς τα προϊόντα της και θα παρέχει υψηλής ποιότητας λύσεις καλουπιών σε παγκόσμιους πελάτες.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως στις μήτρες σφράγισης με αριστερό φτερό αυτοκινήτων;

A1: Η βάση του καλουπιού χρησιμοποιεί συνήθως δομικό χάλυβα υψηλής ποιότητας άνθρακα (όπως χάλυβας 45) ή δομικό χάλυβα από κράμα (όπως 42CrMo). Τα εξαρτήματα εργασίας (προφίλ, ακμές κοπής) χρησιμοποιούν χάλυβα εργαλείων υψηλής περιεκτικότητας σε άνθρακα, υψηλής περιεκτικότητας σε χρώμιο (όπως Cr12MoV, SKD11) ή χάλυβα μεταλλουργίας σκόνης (όπως CPM-D2) για να εξασφαλίσουν υψηλή σκληρότητα, υψηλή αντοχή στη φθορά και καλή σκληρότητα.

Ε2: Πόσο διαρκεί ο κύκλος κατασκευής για το σφράγισμα του αριστερού φτερού αυτοκινήτου;

A2: Ο κύκλος ανάπτυξης των καλουπιών σφράγισης για το αριστερό φτερό των αυτοκινήτων είναι μακρύς (συνήθως 8-15 μήνες) και το κόστος είναι υψηλό (αγγίζει τα εκατομμύρια έως δεκάδες εκατομμύρια RMB), καθιστώντας το βασικό σημείο αναφοράς για τη μέτρηση της συνολικής αντοχής των εταιρειών κατασκευής μήτρων. Καθώς τα αυτοκίνητα εξελίσσονται προς την ευφυΐα, τον ηλεκτρισμό και το ελαφρύ βάρος, οι τεχνικές απαιτήσεις για τις μήτρες τους θα συνεχίσουν να αυξάνονται.
