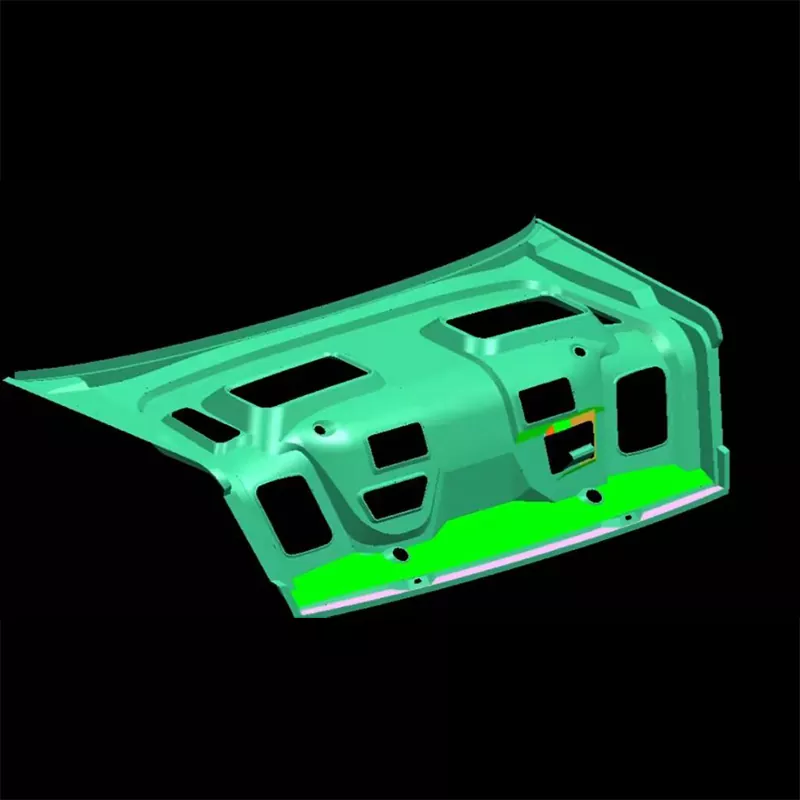

Μήτρα σφράγισης εσωτερικού πλαισίου καπακιού πορτμπαγκάζ αυτοκινήτου

Η μήτρα σφράγισης εσωτερικού πάνελ καπακιού αυτοκινήτου SIKAIDA είναι ένα μεγάλο, σύνθετο και υψηλής ακρίβειας ενσωματωμένο σύστημα καλουπιού που χρησιμοποιείται για τη σφράγιση χάλυβα ψυχρής έλασης, ανοξείδωτου χάλυβα, κράματος αλουμινίου και άλλων μεταλλικών φύλλων σε κατάλληλα εσωτερικά πάνελ του καπακιού πορτμπαγκάζ. Δεν είναι ένα μόνο καλούπι, αλλά ένα προοδευτικό ή σύνθετο σύστημα καλουπιών πολλαπλών σταθμών που μπορεί να ολοκληρώσει τις διαδικασίες διαμόρφωσης, κοπής, διάτρησης και φλάντζας σε μία λειτουργία. Είναι ένα σημείο αναφοράς για την τεχνολογία καλουπιών πάνελ αμαξώματος αυτοκινήτου, που καθορίζει άμεσα την εμφάνιση, την εφαρμογή και τη δομική απόδοση του τελικού προϊόντος.

Βασικά Χαρακτηριστικά Προϊόντος

1. Μεγάλο μέγεθος και σύνθετη δομή

Τα εσωτερικά πάνελ του καπακιού έχουν συνήθως μήκος πάνω από 1,2 μέτρα και πλάτος 0,8-1,0 μέτρα, με πολύπλοκα σχήματα που περιλαμβάνουν ενισχυτικές νευρώσεις, οπές στερέωσης και δομές φλάντζας. Η μήτρα σφράγισης εσωτερικού πάνελ καπακιού αυτοκινήτου χρησιμοποιεί πολυάριθμες επιφάνειες ελεύθερης μορφής και συνεχή κατεργασία πολλαπλών σταθμών για να εξασφαλίσει ακριβή διαμόρφωση πολύπλοκων περιγραμμάτων.

2. Εξαιρετικά υψηλή ακρίβεια και ποιότητα επιφάνειας

Ως εξωτερικό και δομικό στοιχείο, το εσωτερικό πάνελ του κορμού δεν απαιτεί γρατσουνιές, ζάρες ή ρωγμές. Τα καλούπια SIKAIDA διαθέτουν εξαιρετικά λείες επιφάνειες, ομοιόμορφη κατανομή τάσεων και βελτιστοποιημένη ροή υλικού, που επιτυγχάνεται μέσω μηχανικής κατεργασίας υψηλής ακρίβειας και προηγμένων τεχνολογιών επεξεργασίας επιφανειών.

3. Συμβατότητα πολλαπλών υλικών

Συμβατό με διάφορα υλικά λαμαρίνας όπως χάλυβας ψυχρής έλασης, γαλβανισμένο χάλυβα, ανοξείδωτο χάλυβα και κράματα αλουμινίου, η δομή του καλουπιού είναι βελτιστοποιημένη για την απόδοση διαμόρφωσης και τα χαρακτηριστικά επαναφοράς ελατηρίου διαφορετικών υλικών. Μπορεί να ενσωματώσει ειδικά συστήματα εντοπισμού θέσης και αναγνώρισης για την επίτευξη ευέλικτης παραγωγής.

4. Σύνθετος Μηχανισμός Διαμόρφωσης και Αυτοματισμός

Για πολυάριθμες αρνητικές γωνίες και υποκεκομμένες δομές, η μήτρα σφράγισης εσωτερικού πάνελ καπακιού αυτοκινήτου είναι εξοπλισμένη με πλήρη σφήνα, ολισθητήρα και υδραυλικό μηχανισμό διαμόρφωσης, σε συνδυασμό με αυτόματη τροφοδοσία, ακριβή τοποθέτηση και σταθερό σύστημα εκφόρτωσης, που επιτρέπει αξιόπιστη μη επανδρωμένη μαζική παραγωγή.

5. Ευφυής Παρακολούθηση και Έλεγχος

Το καλούπι ενσωματώνει αισθητήρες πίεσης, ανιχνευτές μετατόπισης και ελεγκτές θερμοκρασίας για την επίτευξη παρακολούθησης σε πραγματικό χρόνο της διαδικασίας χύτευσης, αυτοβελτιστοποίησης παραμέτρων και ιχνηλασιμότητας ποιότητας, διασφαλίζοντας τη συνέπεια των προϊόντων παρτίδας.

Περιοχές Εφαρμογής

Οι μήτρες σφράγισης εσωτερικού πάνελ πορτμπαγκάζ SIKAIDA χρησιμοποιούνται ευρέως σε διάφορα επιβατικά οχήματα και συναφείς τομείς:

- Σεντάν, χάτσμπακ, SUV, MPV

- Νέα ενεργειακά οχήματα (καθαρά ηλεκτρικά, plug-in υβριδικά, υβριδικά)

- Κατασκευή ανταλλακτικών αυτοκινήτων

- Αγορά επισκευής και αντικατάστασης aftermarket αυτοκινήτων

Με την ανάπτυξη ελαφρών οχημάτων, η εφαρμογή εσωτερικών πλαισίων κορμού από κράμα αλουμινίου γίνεται όλο και πιο διαδεδομένη. Η τεχνολογία καλουπιών μας συνεχίζει να αναβαθμίζεται για να προσαρμόζεται σε υψηλότερες απαιτήσεις υλικών και διεργασιών.

Διαδικασία Παραγωγής

1. Ανάλυση προϊόντων και προσομοίωση CAE

Το Automotive Trunk Lid Inner Panel Stamping Die χρησιμοποιεί λογισμικό AutoForm και Dynaform για ανάλυση μορφοποίησης, πρόβλεψη αναστροφής ελατηρίου και προσομοίωση κατανομής πάχους για να αποφευχθούν προληπτικά ελαττώματα καλουπώματος όπως ρωγμές, τσαλακώματα και επαναφορά ελατηρίου.

2. Σχέδιο καλουπιών

Πλήρης τρισδιάστατος σχεδιασμός με χρήση λογισμικού UG, CATIA και SolidWorks, που καλύπτει συστήματα σχεδίασης επιφανειών, καθοδήγησης, εκφόρτωσης και τοποθέτησης, πλήρως αντιστοίχιση ιδιοτήτων υλικού και παραμέτρων εξοπλισμού.

3. Επιλογή υλικού

- Μέρη εργασίας: Cr12MoV, SKD11, W6Mo5Cr4V2 (υψηλή σκληρότητα, υψηλή αντοχή στη φθορά)

- Σώμα βάσης: χάλυβας 45#, Q235 (υψηλής αντοχής, υψηλής ακαμψίας)

- Οδηγοί στύλοι και δακτύλιοι: χάλυβας ρουλεμάν, SUJ2 (σταθερή ακρίβεια)

4. Μηχανική Ακριβείας

- Ακατέργαστη Μηχανική: Φρέζα σκελετών, σύρμα EDM

- Επεξεργασία φινιρίσματος: CNC υψηλής ταχύτητας (ακρίβεια ±0,01 mm), λείανση, στίλβωση

- Special Machining: Electrical Discharge Machining (EDM), ηλεκτροστίλβωση

- Επεξεργασία Επιφανειών: Νίτρωση, επιχρωμίωση, επίστρωση DLC

5. Συναρμολόγηση και T0 Trial Mold

Μετά την ολοκλήρωση της συναρμολόγησης και των δοκιμών ακριβείας όλων των εξαρτημάτων, πραγματοποιείται δοκιμαστική χύτευση και επιθεώρηση πρώτου τεμαχίου. Πραγματοποιούνται συνεχείς τροποποιήσεις και βελτιστοποίηση καλουπιών μέχρι να επιτευχθεί σταθερή μαζική παραγωγή.

Αναπτυξιακές Τάσεις

1. Ελαφρύ βάρος και ενσωματωμένη χύτευση: Χρησιμοποιώντας κράματα αλουμινίου και χάλυβα υψηλής αντοχής, πολλαπλά εξαρτήματα ενσωματώνονται σε μια ενιαία μονάδα, μειώνοντας τον αριθμό των εξαρτημάτων και των σημείων σύνδεσης.

2. Τεχνολογίες θερμοδιαμόρφωσης και υδροδιαμόρφωσης: Εφαρμόζονται ευρέως σε υλικά υψηλής αντοχής, τα καλούπια είναι εξοπλισμένα με προηγμένα συστήματα ελέγχου θερμοκρασίας και ανθεκτικά σε υψηλή θερμοκρασία υλικά, επιτυγχάνοντας θερμοκρασίες διαμόρφωσης 500-900℃.

3. Έξυπνη κατασκευή και ψηφιοποίηση: Επιτυγχάνεται η ενσωμάτωση δικτύων αισθητήρων και ο συνδυασμός ψηφιακής διπλής τεχνολογίας, η εικονική θέση σε λειτουργία, η προγνωστική συντήρηση και η αυτοβελτιστοποίηση της διαδικασίας.

4. Εφαρμογές Κατασκευής Πρόσθετων: Η τρισδιάστατη εκτύπωση χρησιμοποιείται για την κατασκευή πολύπλοκων καναλιών νερού ψύξης και ελαφριών δομών, βελτιώνοντας την απόδοση του καλουπιού και συντομεύοντας τους κύκλους παραγωγής.

5. Τεχνολογία μορφοποίησης πολλαπλών υλικών: Προσαρμόσιμο σε σύνθετες δομές αμαξώματος χάλυβα-αλουμινίου και πλαστικού-μετάλλου, καλύπτοντας τις ειδικές ανάγκες διαμόρφωσης πολλαπλών υλικών.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως στη μήτρα σφράγισης εσωτερικού πλαισίου καπακιού πορτμπαγκάζ αυτοκινήτου;

A1: Το τμήμα εργασίας του καλουπιού χρησιμοποιεί κυρίως χάλυβα εργαλείων υψηλής περιεκτικότητας σε άνθρακα, υψηλής περιεκτικότητας σε χρώμιο (όπως Cr12MoV, SKD11) και χάλυβα υψηλής ταχύτητας για να εξασφαλίσει υψηλή σκληρότητα και αντοχή στη φθορά. το τμήμα βάσης χρησιμοποιεί δομικό χάλυβα όπως χάλυβας 45 και Q235 για να εξασφαλίσει αντοχή. οι κολώνες οδήγησης και οι δακτύλιοι χρησιμοποιούν χάλυβα ρουλεμάν ή SUJ2. Η επιλογή του υλικού καλουπιού θα προσαρμοστεί για διαφορετικά υλικά διαμόρφωσης. για παράδειγμα, κατά τη διαμόρφωση κραμάτων αλουμινίου, θα δοθεί μεγαλύτερη προσοχή στην αντικολλητική και θερμική αγωγιμότητα του υλικού.

Ε2: Πόσο διαρκεί ο κύκλος παραγωγής του καλουπιού σφράγισης εσωτερικού πλαισίου καπακιού αυτοκινήτου;

A2: Η μήτρα σφράγισης για τον εσωτερικό πίνακα κορμού του αυτοκινήτου διαρκεί συνήθως 8-15 μήνες από το σχεδιασμό έως την παράδοση. Ο συγκεκριμένος κύκλος εξαρτάται από την πολυπλοκότητα του προϊόντος, τον τύπο υλικού, τις απαιτήσεις ακρίβειας και το τεχνικό επίπεδο της εταιρείας κατασκευής. Οι σύνθετες μονοκόμματες μήτρες χύτευσης ή οι μήτρες που χρησιμοποιούν νέα υλικά ενδέχεται να έχουν μεγαλύτερο κύκλο ανάπτυξης.

Ε3: Πώς να εξασφαλίσετε την ποιότητα διαμόρφωσης του εσωτερικού πάνελ κορμού;

A3: Η διασφάλιση της ποιότητας μορφοποίησης απαιτεί έλεγχο από πολλαπλές πτυχές: Πρώτον, προκαταρκτική ανάλυση προσομοίωσης CAE για την πρόβλεψη πιθανών ελαττωμάτων σχηματισμού. Δεύτερον, ακρίβεια στην κατασκευή καλουπιών, με φινίρισμα επιφάνειας που συνήθως απαιτεί Ra0,4 ή υψηλότερο. Τρίτον, βελτιστοποίηση των παραμέτρων της διαδικασίας, συμπεριλαμβανομένης της πίεσης, της διαδρομής και της λίπανσης. Τέταρτον, η χρήση προηγμένων συστημάτων παρακολούθησης για την παρακολούθηση της διαδικασίας διαμόρφωσης σε πραγματικό χρόνο. και πέμπτον, αυστηρή επιθεώρηση πρώτων υλών και έλεγχο σταθερότητας της διαδικασίας.

Ε4: Ποια είναι η διάρκεια ζωής του καλουπιού;

A4: Ανάλογα με το υλικό και τη διαδικασία, η διάρκεια ζωής μιας μήτρας σφράγισης εσωτερικού πλαισίου καπακιού αυτοκινήτου είναι συνήθως μεταξύ 300.000 και 1.000.000 κύκλων. Η χρήση υλικών καλουπιών υψηλής ποιότητας και κατάλληλων διαδικασιών θερμικής επεξεργασίας, σε συνδυασμό με την κατάλληλη συντήρηση, μπορεί να παρατείνει σημαντικά τη διάρκεια ζωής του καλουπιού. Η διάρκεια ζωής των μητρών μορφοποίησης από κράμα αλουμινίου είναι γενικά μεγαλύτερη από αυτή των μητρών διαμόρφωσης χάλυβα.

Ε5: Πώς να ικανοποιήσετε τις απαιτήσεις διαμόρφωσης διαφορετικών υλικών;

A5: Τα καλούπια πρέπει να είναι ειδικά σχεδιασμένα για διαφορετικά υλικά. Για παράδειγμα, η διαμόρφωση του χάλυβα απαιτεί μεγαλύτερη δύναμη διαμόρφωσης και καλύτερη λίπανση. Η διαμόρφωση κραμάτων αλουμινίου απαιτεί εξέταση της πρόσφυσης του υλικού και της θερμικής αγωγιμότητας. και ο σχηματισμός χάλυβα υψηλής αντοχής απαιτεί μεγαλύτερη αντιστάθμιση ελατηρίου. Προσαρμόζοντας το σχήμα του καλουπιού, τις παραμέτρους της διαδικασίας και την επιφανειακή επεξεργασία, μπορούν να προσαρμοστούν τα χαρακτηριστικά διαμόρφωσης διαφορετικών υλικών.
