Μήτρα σφράγισης εξωτερικού πάνελ αριστερής μπροστινής πόρτας αυτοκινήτου

Το καλούπι σφράγισης εξωτερικού πάνελ αριστερής μπροστινής πόρτας SIKAIDA Automotive είναι ένα σύστημα καλουπιών μεγάλης κλίμακας, υψηλής ακρίβειας, ειδικά σχεδιασμένο για τη σφράγιση και τη διαμόρφωση του εξωτερικού πλαισίου της αριστερής μπροστινής πόρτας. Το επίπεδο κατασκευής του αποτελεί βασικό σημείο αναφοράς για τις μήτρες σφράγισης αυτοκινήτων. Αυτό το ολοκληρωμένο σύστημα είναι επεξεργασμένο με ακρίβεια, επιτυγχάνοντας ακριβή διαμόρφωση του εξωτερικού πλαισίου μέσω πολλαπλών διεργασιών. Προσαρμοσμένες λύσεις μπορούν να παρέχονται στα εργοστάσια με βάση τις απαιτήσεις μοντέλου οχήματος.

Αναλυτικά Χαρακτηριστικά Προϊόντος

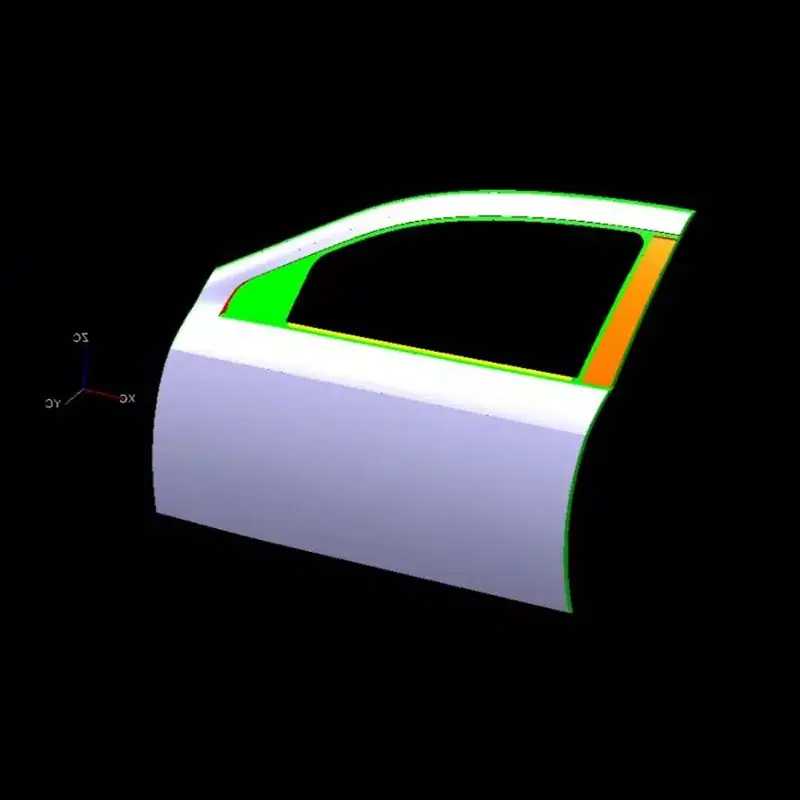

1. Μεγάλη και σύνθετη δομή: Το εξωτερικό πάνελ της αριστερής μπροστινής πόρτας ξεπερνά το 1,5 μέτρο σε μέγεθος και έχει πολύπλοκο σχήμα. Τα καλούπια SIKAIDA πρέπει να σχηματίζουν με ακρίβεια διάφορες πολύπλοκες δομές. Μέσω της βελτιστοποίησης προσομοίωσης CAE, διασφαλίζεται η σταθερή διαμόρφωση και η ακρίβεια.

2. Απαιτήσεις υψηλής ακρίβειας και υψηλής στιλπνότητας: Η επιφάνεια του εξωτερικού πλαισίου της αριστερής μπροστινής πόρτας πρέπει να είναι χωρίς ελαττώματα. Η μήτρα σφράγισης εξωτερικού πάνελ αριστερής μπροστινής πόρτας SIKAIDA Automotive επιτυγχάνει ακρίβεια στίλβωσης σε επίπεδο καθρέφτη (τιμή Ra ≤ 0,4μm), χρησιμοποιώντας υλικά υψηλής αντοχής για την αποφυγή παραμόρφωσης σφράγισης και τη διασφάλιση της ακρίβειας του εξαρτήματος.

3. Ενσωματωμένη χύτευση πολλαπλών διεργασιών: Χρησιμοποιώντας μια διαδικασία συνεχούς χύτευσης πολλαπλών διεργασιών, η μήτρα σφράγισης εξωτερικού πάνελ αριστερής μπροστινής πόρτας SIKAIDA Automotive ενσωματώνει συστήματα καθοδήγησης και εκφόρτωσης, διασφαλίζοντας ακριβείς συνδέσεις διεργασιών, βελτιώνοντας την απόδοση και μειώνοντας τα ελαττώματα.

4. Σύστημα καθοδήγησης και εξισορρόπησης ακριβείας: Αντιμετωπίζοντας τα ζητήματα της παραμόρφωσης και της επαναφοράς του ελατηρίου κατά τη σφράγιση, το καλούπι είναι εξοπλισμένο με ένα σύστημα καθοδήγησης και εξισορρόπησης υψηλής ακρίβειας για να εξασφαλίσει ομοιόμορφη πίεση και να βελτιώσει την απόδοση του προϊόντος.

5. Σύνθετο σύστημα ψύξης και εξαγωγής: Τα ενσωματωμένα ομοιόμορφα κανάλια νερού ψύξης ελέγχουν τη θερμοκρασία καλουπώματος, ενώ ένα σύστημα εξάτμισης αποτρέπει τη στασιμότητα του αέρα, διασφαλίζοντας την ποιότητα χύτευσης.

Χαρακτηριστικά Προϊόντος και Εφαρμογές

Αυτό το καλούπι είναι κατάλληλο για την κατασκευή εξωτερικών πάνελ για επιβατικά οχήματα όπως σεντάν και SUV, παράγοντας εξωτερικά πάνελ που πληρούν τις αεροδυναμικές απαιτήσεις και τις απαιτήσεις συναρμολόγησης. Ως επαγγελματίας κατασκευαστής στην Κίνα, η SIKAIDA Automotive Left Front Door Outer Panel Stamping Die έχει κερδίσει την αναγνώριση από πελάτες τόσο στο εσωτερικό όσο και στο εξωτερικό.

Εισαγωγή στη διαδικασία παραγωγής

1. Ανάλυση προϊόντος και προσομοίωση CAE: Η προσομοίωση CAE με χρήση επαγγελματικού λογισμικού χρησιμοποιείται για την πρόβλεψη προβλημάτων χύτευσης και τη βελτιστοποίηση των παραμέτρων της διαδικασίας.

2. Σχεδιασμός καλουπιού: Ο πλήρης τρισδιάστατος σχεδιασμός εκτελείται με χρήση λογισμικού UG και CATIA, λαμβάνοντας υπόψη τόσο τις ιδιότητες του υλικού όσο και τις απαιτήσεις χύτευσης.

3. Επιλογή υλικού: Χάλυβας υψηλής αντοχής χρησιμοποιείται για τη βάση καλουπιού, με υψηλής αντοχής στη φθορά χάλυβα καλουπιού (HRC48-52 μετά από θερμική επεξεργασία) που χρησιμοποιείται σε βασικούς τομείς για να διασφαλιστεί η διάρκεια ζωής και η σταθερότητα του καλουπιού σφράγισης εξωτερικού πάνελ αριστερής μπροστινής πόρτας αυτοκινήτου.

4. Επεξεργασία ακριβείας: Η τραχιά και λεπτή κατεργασία, η ειδική μηχανική κατεργασία και η στίλβωση καθρέφτη εξασφαλίζουν την ακρίβεια καλουπιού και την ποιότητα της επιφάνειας.

5. Συναρμολόγηση και διόρθωση σφαλμάτων (T0 Trial Molding): Μετά τη συναρμολόγηση εξαρτημάτων, εκτελείται δοκιμαστική χύτευση. Πολλαπλές επαναλήψεις εντοπισμού σφαλμάτων T0-T3 διασφαλίζουν τη σταθερότητα του καλουπιού και την πιστοποίηση του προϊόντος, επιτρέποντας σε μια επαγγελματική ομάδα να συντομεύσει τον κύκλο παράδοσης.

Αναπτυξιακές Τάσεις

1. Εξαιρετικά μεγάλη ενσωματωμένη χύτευση: Τα εξωτερικά πάνελ αυτοκινήτων τείνουν προς την ολοκληρωμένη χύτευση. Η SIKAIDA βελτιστοποιεί τον σχεδιασμό του καλουπιού για να προσαρμόζεται σε μεγάλο εξοπλισμό σφράγισης άνω των 2000 τόνων.

2. Τεχνολογία ελαφρού βάρους: Προσαρμογή σε ελαφριά υλικά όπως χάλυβας και κράματα αλουμινίου υψηλής αντοχής, βελτιστοποίηση του σχεδιασμού και των διαδικασιών για την εξασφάλιση της ποιότητας χύτευσης.

3. Έξυπνη κατασκευή και ψηφιοποίηση: Ενσωμάτωση τεχνολογιών αισθητήρα, ψηφιακού διπλού και IoT για την επίτευξη έξυπνης παρακολούθησης και εικονικού εντοπισμού σφαλμάτων της μήτρας σφράγισης εξωτερικού πάνελ της αριστερής μπροστινής πόρτας του αυτοκινήτου, συντομεύοντας τον κύκλο ανάπτυξης.

4. Εφαρμογές Κατασκευής Πρόσθετων (3D Εκτύπωση): Χρήση τεχνολογίας τρισδιάστατης εκτύπωσης απευθείας μετάλλου για την κατασκευή πολύπλοκων εξαρτημάτων, βελτίωση της απόδοσης, μείωση των κύκλων και υπέρβαση των περιορισμών της παραδοσιακής κατασκευής.

Η SIKAIDA, σημείο αναφοράς στη βιομηχανία σφράγισης εξωτερικού πάνελ της μπροστινής αριστερής πόρτας αυτοκινήτου, είναι επαγγελματίας προμηθευτής και κατασκευαστής στην Κίνα. Ο κύκλος ανάπτυξής του είναι 8-15 μήνες, με κόστος που κυμαίνεται από εκατομμύρια έως δεκάδες εκατομμύρια γιουάν. Στο μέλλον, η SIKAIDA θα συνεχίσει να καινοτομεί, προσαρμόζοντας τις τάσεις ανάπτυξης της αυτοκινητοβιομηχανίας και παρέχοντας ακόμα καλύτερες λύσεις καλουπιών.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως για τη μήτρα σφράγισης του εξωτερικού πάνελ αριστερής μπροστινής πόρτας αυτοκινήτου;

A1: Η βάση της μήτρας είναι συνήθως κατασκευασμένη από χυτό χάλυβα (όπως HT300, QT450) ή τυπικό χάλυβα (όπως χάλυβας 45, Cr12MoV). Τα βασικά εξαρτήματα όπως το προφίλ, η διάτρηση και η μήτρα χρησιμοποιούν χάλυβα μήτρας υψηλής αντοχής στη φθορά (όπως SKD11, Cr12MoV, DC53, κ.λπ.), επιτυγχάνοντας σκληρότητα HRC48-52 μετά από θερμική επεξεργασία.

Ε2: Πόσο διαρκεί ο κύκλος παραγωγής για το καλούπι σφράγισης για το εξωτερικό πάνελ της μπροστινής αριστερής πόρτας αυτοκινήτου;

A2: Η μήτρα σφράγισης εξωτερικού πάνελ της αριστερής μπροστινής πόρτας αυτοκινήτου είναι το αποκορύφωμα της τεχνολογίας, της εμπειρίας και της δεξιοτεχνίας. Ενσωματώνει τη μηχανική σχεδίαση, την επιστήμη των υλικών, τη μηχανική πλαστικότητας και την κατασκευή ακριβείας, αντιπροσωπεύοντας το «κόσμημα της κορωνίδας» της βιομηχανίας κατασκευής καλουπιών. Ο κύκλος ανάπτυξής του είναι μακρύς (συνήθως 8-15 μήνες) και το κόστος υψηλό (φθάνει τα εκατομμύρια έως δεκάδες εκατομμύρια RMB), καθιστώντας το βασικό σημείο αναφοράς για τη μέτρηση της συνολικής δύναμης μιας εταιρείας παραγωγής μήτρας. Καθώς τα αυτοκίνητα εξελίσσονται προς την ευφυΐα, τον ηλεκτρισμό και το ελαφρύ βάρος, οι τεχνικές απαιτήσεις για τις διαδικασίες κατασκευής μήτρας θα συνεχίσουν να αυξάνονται.
