Μήτρα σφράγισης διάταξης μπροστινής ανάρτησης αυτοκινήτου

Οι μήτρες σφράγισης συναρμολόγησης μπροστινής ανάρτησης αυτοκινήτου SIKAIDA έχουν σχεδιαστεί ειδικά για τη μαζική παραγωγή και την κατασκευή υψηλής ακρίβειας δομικών εξαρτημάτων ανάρτησης, πληρώντας τις απαιτήσεις για ακρίβεια διαστάσεων, ακαμψία, διάρκεια ζωής σε κόπωση και ασφάλεια σύγκρουσης. Χρησιμοποιούνται ευρέως σε διάφορους τύπους οχημάτων, συμπεριλαμβανομένων επιβατικών αυτοκινήτων, επαγγελματικών οχημάτων και ηλεκτρικών οχημάτων.

Βασικά χαρακτηριστικά τεχνολογίας:

1. Σύνθετη Διαμόρφωση Χωρικής Δομής

Ακριβής έλεγχος τρισδιάστατης ροής υλικού και τάνυσης στα εξαρτήματα ανάρτησης, με ακρίβεια βασικών διαστάσεων ±0,05mm και ακρίβεια χωρικής θέσης ±0,1mm. Χρησιμοποιώντας την τεχνολογία προοδευτικής διαμόρφωσης πολλαπλών περασμάτων, αποφεύγεται η αραίωση υλικού και η συγκέντρωση τάσεων.

2. Υψηλής αντοχής Φέρον Σχέδιο

Συμβατό με χάλυβα υψηλής αντοχής και ελαφρά κράματα, διαμόρφωση υψηλής ακρίβειας περιοχών υψηλής καταπόνησης και κρίσιμων δομών, με ευθύτητα ≤0,08mm/m και παραλληλισμό ≤0,12mm. Η επαγγελματική τεχνολογία εξασφαλίζει σταθερή απόδοση υλικού.

3. Τεχνολογία κατεργασίας οπών ακριβείας

Ενσωματώνει πολλαπλές διεργασίες, ολοκληρώνοντας τη διαμόρφωση οπών υψηλής ακρίβειας σε μια ενιαία λειτουργία σφράγισης. Ακρίβεια οπής ±0,03mm και κυλινδρικότητα διαμέτρου οπής ≤0,05mm, βασιζόμενη σε ένα σύστημα καθοδήγησης υψηλής ακρίβειας για τη διασφάλιση της ποιότητας των οπών.

4. Ενσωμάτωση συγκόλλησης πολλαπλών συστατικών

Αρθρωτός σχεδιασμός Μητρών σφράγισης συγκροτημάτων μπροστινής ανάρτησης αυτοκινήτου με δεσμευμένες δομές συγκόλλησης, χρήση υλικού ≥85%, προσαρμοστικότητα ταχείας αλλαγής καλουπιού στην παραγωγή πολλών οχημάτων και βελτιωμένη ακρίβεια συναρμολόγησης και δομική αντοχή μέσω του ελέγχου παραμόρφωσης συγκόλλησης.

5. Βελτιστοποίηση δυναμικής απόδοσης και ασφάλειας

Μέσω καθοδήγησης υψηλής ακρίβειας και παρακολούθησης σε πραγματικό χρόνο, με ακρίβεια επιφάνειας ±0,02 mm, η βελτιστοποιημένη κατανομή της τάσης παρατείνει τη διάρκεια ζωής της κόπωσης και η βελτιωμένη σχεδίαση απορρόφησης ενέργειας βελτιώνει την ασφάλεια σε περίπτωση σύγκρουσης.

6. Έξυπνος Έλεγχος Διαδικασιών

Χρησιμοποιώντας το λογισμικό CAE για τη βελτιστοποίηση των παραμέτρων, ένα σύστημα ελέγχου τριών βρόχων και έξυπνες συσκευές παρακολούθησης χρησιμοποιούνται για την επίτευξη παρακολούθησης σε πραγματικό χρόνο της διαδικασίας διαμόρφωσης, διασφαλίζοντας σταθερή ποιότητα στη μαζική παραγωγή.

Περιοχές Εφαρμογής

Χρησιμοποιείται ευρέως στα συστήματα μπροστινής ανάρτησης επιβατικών αυτοκινήτων, επαγγελματικών οχημάτων, SUV, ηλεκτρικών οχημάτων, αγωνιστικών αυτοκινήτων υψηλών επιδόσεων, φορτηγών και λεωφορείων, προσαρμοσμένα στις συγκεκριμένες ανάγκες διαφόρων μοντέλων οχημάτων.

Διαδικασία Παραγωγής

1. Σχεδιασμός και Προσομοίωση Προϊόντος

Χρησιμοποιώντας την τεχνολογία προσομοίωσης CAE, η ανάλυση μορφοποίησης, ο υπολογισμός του ελατηρίου και η δυναμική βελτιστοποίηση διεξάγονται για την παροχή υποστήριξης δεδομένων για το σχεδιασμό καλουπιού.

2. Σχεδιασμός δομής καλουπιού

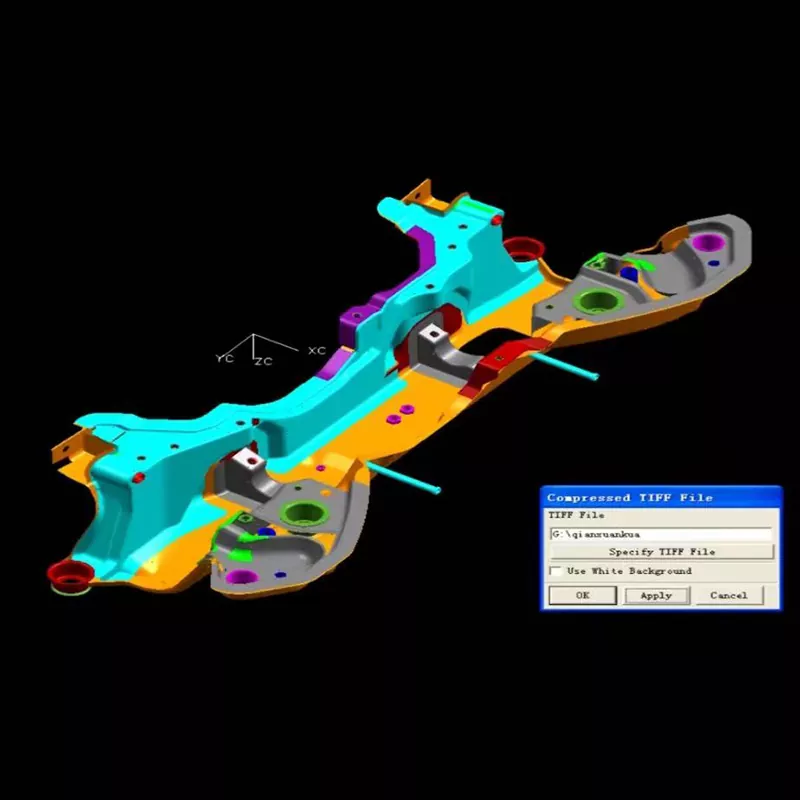

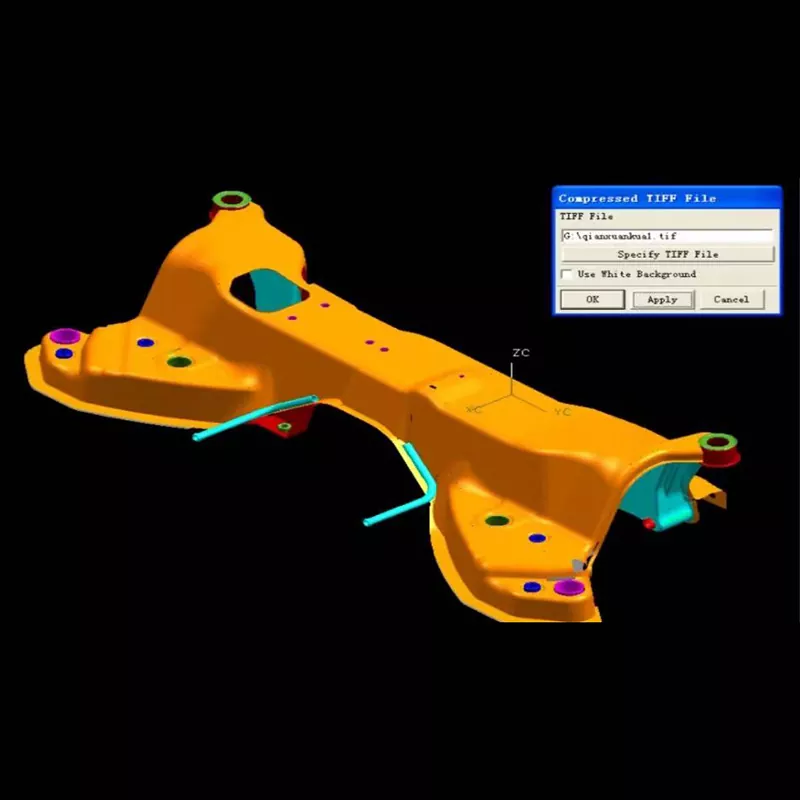

Μέσω επαγγελματικού λογισμικού για πλήρη τρισδιάστατο σχεδιασμό, υιοθετείται μια αρθρωτή ιδέα για προσαρμογή σε αυτοματοποιημένες γραμμές παραγωγής, διευκολύνοντας τον εντοπισμό σφαλμάτων και τη συντήρηση του καλουπιού.

3. Επιλογή υλικού

Τα εξαρτήματα εργασίας είναι κατασκευασμένα από χάλυβα καλουπιού υψηλής σκληρότητας και ειδικά κράματα. Τα πλαίσια καλουπιών και τα τυπικά εξαρτήματα είναι κατασκευασμένα από κατάλληλο χάλυβα. και οι επιφάνειες της κοιλότητας υποβάλλονται σε ειδική επεξεργασία για τη μείωση της τριβής και της πρόσφυσης.

4. Διαδικασία κατεργασίας ακριβείας

Οι μήτρες σφράγισης συγκροτήματος μπροστινής ανάρτησης αυτοκινήτου υποβάλλονται σε κατεργασία τραχύτητας, φινιρίσματος και επιφανειακής επεξεργασίας. Ο εξειδικευμένος εξοπλισμός εξασφαλίζει ακρίβεια μηχανικής κατεργασίας, επιτυγχάνοντας τραχύτητα επιφάνειας Ra0,2-0,4μm. Οι βασικοί τομείς ενισχύονται.

5. Συναρμολόγηση και εντοπισμός σφαλμάτων

Μετά τη συναρμολόγηση ακριβείας, τα εξαρτήματα υποβάλλονται σε δοκιμή πίεσης και αποσφαλμάτωση. Η επιθεώρηση πρώτου τεμαχίου και η δοκιμαστική παραγωγή παρτίδας βελτιστοποιούν τις παραμέτρους για να εξασφαλίσουν σταθερή παραγωγή και αξιοπιστία προϊόντος.

Αναπτυξιακές Τάσεις

Η βιομηχανία εξελίσσεται προς πέντε κύριες κατευθύνσεις: ελαφριά και υψηλής αντοχής ενοποίηση, ακρίβεια και δυναμική βελτιστοποίηση, γρήγορη αλλαγή καλουπιών και ευέλικτη παραγωγή, ψηφιακός εικονικός εντοπισμός σφαλμάτων και πράσινη βιώσιμη κατασκευή, προσαρμογή στις τάσεις ηλεκτρισμού και ευφυΐας στην αυτοκινητοβιομηχανία.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως στα Μήτρα σφράγισης συναρμολόγησης μπροστινής ανάρτησης αυτοκινήτου;

A1: Τα εξαρτήματα εργασίας χρησιμοποιούν κυρίως χάλυβες καλουπιού υψηλής σκληρότητας όπως SKD11, Cr12MoV και DC53. Για εξαρτήματα διαμόρφωσης βαθιάς έλξης και φέρουσες περιοχές υψηλής καταπόνησης, χρησιμοποιείται χάλυβας υψηλής ταχύτητας μεταλλουργίας σκόνης ή καρβίδιο με τσιμέντο. Η βάση του καλουπιού χρησιμοποιεί δομικό χάλυβα όπως χάλυβας 45 και χάλυβα Q235, ενώ τα τυπικά εξαρτήματα όπως κολώνες οδήγησης και δακτύλιοι οδήγησης χρησιμοποιούν χάλυβα ρουλεμάν GCr15. Για εξαιρετικά απαιτητική χωρική διαμόρφωση καμπύλης επιφάνειας, μερικές φορές χρησιμοποιούνται κεραμικά ή διαμαντένια υλικά επίστρωσης για να διασφαλιστεί η αντοχή στη φθορά και η διάρκεια ζωής του καλουπιού.

Ε2: Πόσο διαρκεί ο κύκλος παραγωγής για Μήτρα σφράγισης συγκροτήματος μπροστινής ανάρτησης αυτοκινήτου;

A2: Ανάλογα με τις απαιτήσεις πολυπλοκότητας και ακρίβειας του μπροστινού συγκροτήματος ανάρτησης, ο κύκλος παραγωγής είναι συνήθως 18-26 εβδομάδες. Τα τυπικά καλούπια συγκροτήματος μπροστινής ανάρτησης χρειάζονται περίπου 18 εβδομάδες, τα καλούπια περίπλοκης χωρικής δομής 22 εβδομάδες και τα εξαιρετικά μεγάλα ή ελαφρά καλούπια συγκροτήματος μπροστινής ανάρτησης ενδέχεται να απαιτούν περισσότερες από 26 εβδομάδες. Ο συγκεκριμένος κύκλος εξαρτάται από την πολυπλοκότητα της δομής της μπροστινής ανάρτησης, τη δυσκολία διαμόρφωσης του χώρου και τις απαιτήσεις δυναμικής απόδοσης.

Ε3: Ποια είναι η διάρκεια ζωής του καλουπιού;

A3: Υπό κανονικές συνθήκες χρήσης και συντήρησης, η διάρκεια ζωής των καλουπιών σφράγισης του συγκροτήματος μπροστινής ανάρτησης μπορεί να φτάσει τους 250.000 κύκλους. Μέσω της επιλογής υλικών υψηλής ποιότητας, της κατάλληλης θερμικής επεξεργασίας και της μηχανικής κατεργασίας ακριβείας, η διάρκεια ζωής ορισμένων μήτρων μπορεί να φτάσει τους 450.000 κύκλους. Οι περιοχές υψηλής φθοράς, όπως τα εξαρτήματα διαμόρφωσης βαθιάς έλξης, οι επιφάνειες ρουλεμάν υψηλής καταπόνησης και οι οπές ακριβείας απαιτούν τακτική συντήρηση και αντικατάσταση για να διασφαλιστεί η ποιότητα του προϊόντος και η σταθερότητα της διαμόρφωσης.

Ε4: Πώς να εξασφαλίσετε την ακρίβεια και τη δυναμική απόδοση του συγκροτήματος μπροστινής ανάρτησης;

A4: Με τη βελτιστοποίηση των παραμέτρων της διαδικασίας διαμόρφωσης μέσω ανάλυσης CAE, την υιοθέτηση ενός συστήματος καθοδήγησης υψηλής ακρίβειας, τον έλεγχο της κατανομής του ελατηρίου και του πάχους του υλικού και την τακτική επιθεώρηση και διατήρηση της ακρίβειας του καλουπιού, η ακρίβεια διαστάσεων του συγκροτήματος μπροστινής ανάρτησης μπορεί να ελεγχθεί εντός ±0,05 mm και η ακρίβεια της επιφάνειας ζευγαρώματος μπορεί να φτάσει τα 0,2 mm±0 mm. Ταυτόχρονα, ο εύλογος δομικός σχεδιασμός και οι διαδικασίες θερμικής επεξεργασίας διασφαλίζουν ότι το συγκρότημα της μπροστινής ανάρτησης έχει επαρκή δομική αντοχή και δυναμική απόδοση.

Ε5: Ποια είναι τα βασικά σημεία ελέγχου στη διαδικασία κατασκευής Μητρών σφράγισης συγκροτήματος μπροστινής ανάρτησης αυτοκινήτου;

A5: Τα βασικά σημεία ελέγχου στην κατασκευή καλουπιών συγκροτήματος μπροστινής ανάρτησης περιλαμβάνουν: ① Ακριβή κατεργασία σύνθετων χωρικών επιφανειών για εξασφάλιση γεωμετρικής ακρίβειας. ② Ποιότητα διαμόρφωσης δομών ρουλεμάν υψηλής αντοχής για εξασφάλιση θέσης και αντοχής. ③ Ακρίβεια μηχανικής κατεργασίας των οπών ακριβείας για τη διασφάλιση της ποιότητας συναρμολόγησης. ④ Αντοχή των ενσωματωμένων συγκολλημένων κατασκευών πολλαπλών συστατικών. ⑤ Διαδικασίες θερμικής επεξεργασίας για εξασφάλιση σκληρότητας και σκληρότητας. Κάθε σημείο ελέγχου απαιτεί αυστηρή ποιοτική επιθεώρηση και έλεγχο της διαδικασίας, ειδικά για τον ακριβή έλεγχο διαμόρφωσης πολύπλοκων χωρικών δομών και φέρουσες περιοχές υψηλής αντοχής.
