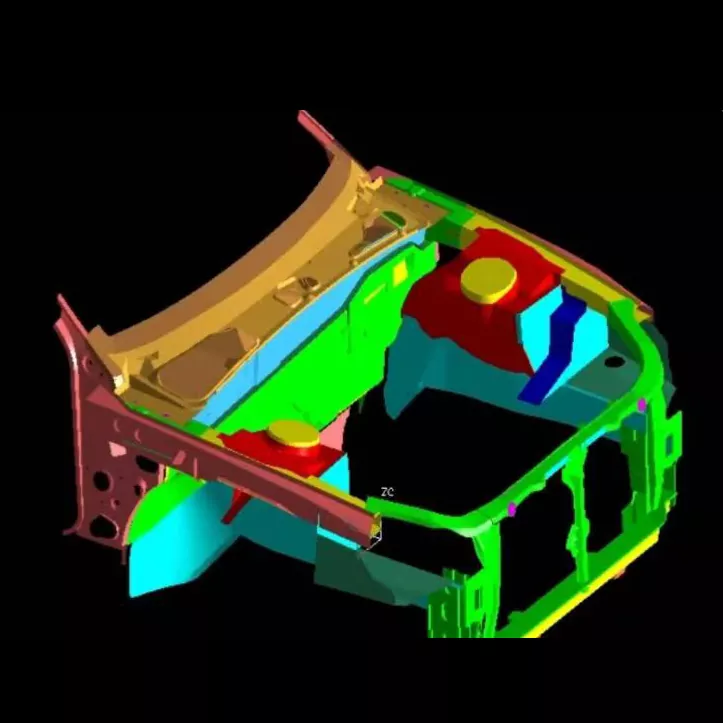

Μήτρα σφράγισης συγκροτήματος χώρου κινητήρα αυτοκινήτου

Το συγκρότημα διαμερίσματος κινητήρα αυτοκινήτου είναι ένα φέρον εξάρτημα πυρήνα του συστήματος μετάδοσης κίνησης του αυτοκινήτου και το επίπεδο κατασκευής των καλουπιών σφράγισης αντιπροσωπεύει το υψηλότερο επίπεδο τεχνολογίας καλουπιών σφράγισης αυτοκινήτου. Οι μήτρες σφράγισης συναρμολόγησης χώρου κινητήρα SIKAIDA δεν είναι μία μήτρα, αλλά ένα πλήρες σύστημα μήτρας που χρησιμοποιείται για τη σφράγιση λαμαρίνας στο κύριο πλαίσιο και τα πάνελ του αμαξώματος του χώρου του κινητήρα. Αυτά τα εξαρτήματα στη συνέχεια συναρμολογούνται σε ένα πλήρες διαμέρισμα κινητήρα μέσω συγκόλλησης ή βιδώματος.

Βασικά Χαρακτηριστικά Προϊόντος

1. Μεγάλο μέγεθος και σύνθετη δομή

Οι μήτρες σφράγισης συναρμολόγησης χώρου κινητήρα αυτοκινήτου είναι μεγάλοι σε μέγεθος (συνήθως μεγαλύτεροι από 1,2 μέτρα και φαρδύτεροι από 0,8 μέτρα), με περίπλοκες δομές κοιλότητας. Απαιτούν σχηματισμό οπών στερέωσης, ενισχυτικές νευρώσεις και διπλωμένες άκρες, ενσωμάτωση πολλών σταθμών εργασίας, όπως το βαθύ τράβηγμα, η διαμόρφωση, το κούρεμα και η διάτρηση.

2. Εξαιρετικά υψηλή ακρίβεια και υψηλή αντοχή

Ως κρίσιμα φέροντα εξαρτήματα ασφαλείας στα αυτοκίνητα, η ακρίβεια διαστάσεων των σταμπωτών εξαρτημάτων ελέγχεται εντός ±0,05 mm, χωρίς επιφανειακά ελαττώματα όπως ρωγμές ή ζάρες. Υψηλής ποιότητας χάλυβας μήτρας και διεργασίες θερμικής επεξεργασίας ακριβείας εξασφαλίζουν υψηλή αντοχή, υψηλή σκληρότητα και υψηλή αντοχή στη φθορά των καλουπιών.

3. Ένταξη πολλαπλών διεργασιών

Ενσωμάτωση πολλαπλών διεργασιών όπως βαθιά σχεδίαση, κοπή, διάτρηση, φλάντζα και διαμόρφωση, χρησιμοποιώντας προοδευτικές ή συνεχείς δομές μήτρας, υποστήριξη αυτοματοποιημένης μαζικής παραγωγής.

4. Σύστημα καθοδήγησης και εκφόρτωσης ακριβείας

Οι μηχανισμοί ακριβείας καθοδήγησης, εκφόρτωσης και εκτόξευσης έχουν σχεδιαστεί για σύνθετες υποτομές και αρνητικές γωνίες σε στάμπας μέρη, διασφαλίζοντας ομοιόμορφη ροή υλικού και μειώνοντας τα ελαττώματα σχηματισμού.

5. Έλεγχος θερμοκρασίας και λίπανσης

Ορισμένα μοντέλα είναι εξοπλισμένα με σύστημα ελέγχου θερμοκρασίας θέρμανσης/ψύξης και σύστημα λίπανσης υψηλής απόδοσης για τη μείωση της τριβής, την παράταση της διάρκειας ζωής της μήτρας και τη διασφάλιση της ποιότητας σφράγισης των υλικών υψηλής ποιότητας.

Περιοχές Εφαρμογής

1. Κατασκευή επιβατηγών οχημάτων

Παράγει δομικά στοιχεία του πυρήνα του αμαξώματος, όπως μπροστινά διαφράγματα, φτερά, τείχη προστασίας και εσωτερικά και εξωτερικά πάνελ του καπό κινητήρα, παρέχοντας δομική στήριξη και προστασία.

2. Οχήματα Νέας Ενέργειας

Οι μήτρες σφράγισης συγκροτήματος χώρου κινητήρα αυτοκινήτου είναι προσαρμοσμένοι στις απαιτήσεις προσαρμογής διάταξης των νέων ενεργειακών διαμερισμάτων κινητήρων οχημάτων, βελτιστοποιημένοι για ελαφριά υλικά όπως κράματα αλουμινίου και χάλυβας υψηλής αντοχής, ικανοποιώντας υψηλότερες απαιτήσεις ακρίβειας.

3. Κατασκευή επαγγελματικών οχημάτων

Προσαρμοσμένο στις μεγαλύτερες και πιο σύνθετες απαιτήσεις χώρου κινητήρα επαγγελματικών οχημάτων, όπως φορτηγών και λεωφορείων, ικανό να χειρίζεται βαρέως τύπου μορφοποίηση εξαιρετικά μεγάλης λαμαρίνας.

Διαδικασία Παραγωγής

1. Ανάλυση Προϊόντος και Σχεδιασμός Διαδικασιών

Χρησιμοποιεί λογισμικό CAE όπως το AutoForm και το Dynaform για τη σφράγιση ανάλυσης σχηματοποίησης, την πρόβλεψη και την επίλυση προβλημάτων όπως το ράγισμα και το τσαλάκωμα και τη βελτιστοποίηση των παραμέτρων της διαδικασίας.

2. Σχέδιο καλουπιών

Οι μήτρες σφράγισης συναρμολόγησης χώρου κινητήρα αυτοκινήτου έχουν σχεδιαστεί πλήρως 3D χρησιμοποιώντας λογισμικό όπως UG, CATIA και AutoCAD, βελτιώνοντας κάθε εξάρτημα για να εξισορροπηθεί η αντοχή, η ακαμψία, η διάρκεια ζωής και η απόδοση παραγωγής.

3. Επιλογή υλικού

- Υλικό βάσης: δομικός χάλυβας άνθρακα 45#, 50#

- Μέρη εργασίας: Cr12MoV, Cr12 και άλλοι χάλυβες εργαλείων. για μαζική παραγωγή, μπορούν να χρησιμοποιηθούν υλικά μεταλλουργίας τσιμεντοειδούς καρβιδίου ή σκόνης συνδεδεμένα με χάλυβα.

4. Μηχανική Ακριβείας

- Ακατέργαστη Μηχανική: Αφαίρεση της περίσσειας υλικού χρησιμοποιώντας μια μεγάλη μηχανή φρεζαρίσματος σκελετών ή κέντρο μηχανουργικής κατεργασίας.

- Finish Machining: Κέντρο κατεργασίας CNC υψηλής ακρίβειας, EDM αργού σύρματος.

- Ειδική Μηχανική: Κατεργασία με ηλεκτρική εκκένωση σύνθετων επιφανειών, στίλβωση σε Ra≤0,4μm.

- Θερμική επεξεργασία: Σβήσιμο, σκλήρυνση, νιτρίωση κ.λπ., για βελτίωση της σκληρότητας και της αντοχής στη φθορά.

5. Συναρμολόγηση και T0 Trial Mold

Μετά τη συναρμολόγηση, το καλούπι εγκαθίσταται στον εξοπλισμό σφράγισης για δοκιμαστική χύτευση, προσαρμόζοντας παραμέτρους όπως η πίεση και η διαδρομή μέχρι το σφραγισμένο μέρος να πληροί τα πρότυπα.

Αναπτυξιακές Τάσεις

1. Εξαιρετικά μεγάλο ενσωματωμένο καλούπι: Προσαρμόσιμο σε εξοπλισμό σφράγισης 2000 τόνων και άνω, μειώνοντας τον αριθμό των εξαρτημάτων και τις διαδικασίες συγκόλλησης.

2. Ελαφρύς σχηματισμός υλικού: Βελτιστοποιημένος για υλικά όπως κράματα αλουμινίου και χάλυβας υψηλής αντοχής, βελτιώνοντας τα προβλήματα επαναφοράς του ελατηρίου.

3. Έξυπνη κατασκευή και ψηφιοποίηση: Ενσωμάτωση ανάλυσης CAE, τρισδιάστατης εκτύπωσης, ψηφιακών δίδυμων και άλλων τεχνολογιών για τη συντόμευση των κύκλων ανάπτυξης.

4. Αυτοματοποιημένη παραγωγή πολλαπλών σταθμών: Επίτευξη πλήρους αυτοματισμού από την είσοδο λαμαρίνας έως την παραγωγή τελικού προϊόντος, βελτιώνοντας την απόδοση και τη συνέπεια.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως στις μήτρες σφράγισης συναρμολόγησης χώρου κινητήρα αυτοκινήτου;

A1: Η βάση της μήτρας χρησιμοποιεί συνήθως υψηλής ποιότητας ανθρακούχο δομικό χάλυβα (όπως 45#, 50#), ενώ τα μέρη εργασίας χρησιμοποιούν χάλυβα εργαλείων υψηλής περιεκτικότητας σε άνθρακα (όπως Cr12MoV, Cr12), χάλυβα υψηλής ταχύτητας (όπως W6Mo5Cr4V2) ή καρβίδιο με τσιμέντο. Για μαζική παραγωγή, μπορούν να χρησιμοποιηθούν υλικά μεταλλουργίας τσιμεντοειδούς καρβιδίου ή σκόνης συνδεδεμένα με χάλυβα για να διασφαλιστεί ότι η μήτρα έχει υψηλή αντοχή, υψηλή σκληρότητα και υψηλή αντοχή στη φθορά.

Ε2: Πόσο διαρκεί ο κύκλος παραγωγής για μήτρες σφράγισης συγκροτήματος χώρου κινητήρα αυτοκινήτου;

A2: Οι μήτρες σφράγισης για συγκροτήματα διαμερίσματος κινητήρα αυτοκινήτου είναι το αποκορύφωμα της τεχνολογίας, της εμπειρίας και της δεξιοτεχνίας. Ο κύκλος ανάπτυξής τους είναι μακρύς (συνήθως 8-15 μήνες) και δαπανηρός (φθάνει τα εκατομμύρια έως δεκάδες εκατομμύρια RMB), γεγονός που τα καθιστά βασικό δείκτη της συνολικής δύναμης μιας εταιρείας παραγωγής μήτρας. Όσο μεγαλύτερη είναι η πολυπλοκότητα, τόσο μεγαλύτερος είναι ο κύκλος. Με την εφαρμογή της ευφυούς κατασκευής και των ψηφιακών τεχνολογιών, ο κύκλος ανάπτυξης σταδιακά συντομεύεται.
