Μήτρα σφράγισης εσωτερικής διάταξης πλαϊνού πάνελ αυτοκινήτου

Οι μήτρες σφράγισης εσωτερικού πλαϊνού πάνελ SIKAIDA είναι μεγάλα, υψηλής ακρίβειας συστήματα καλουπιών που χρησιμοποιούνται για τη σφράγιση εσωτερικών πλαισίων από λαμαρίνα. Είναι βασικές μήτρες στην παραγωγή αμαξώματος σε λευκό και χρησιμοποιούνται ευρέως στην κατασκευή επιβατικών και επαγγελματικών οχημάτων. Αυτό το προϊόν ενσωματώνει πολλαπλές διαδικασίες σφράγισης για την επίτευξη μονοκόμματης χύτευσης του εσωτερικού πλαισίου πλαισίου, εξασφαλίζοντας αποδοτικότητα και συνέπεια παραγωγής. Το εργοστάσιό μας στην Κίνα, με προηγμένο εξοπλισμό και μια επαγγελματική ομάδα, εγγυάται σταθερή και υψηλής ποιότητας παραγωγή καλουπιών.

Αναλυτικά Χαρακτηριστικά Προϊόντος

1. Μεγάλη και σύνθετη δομή

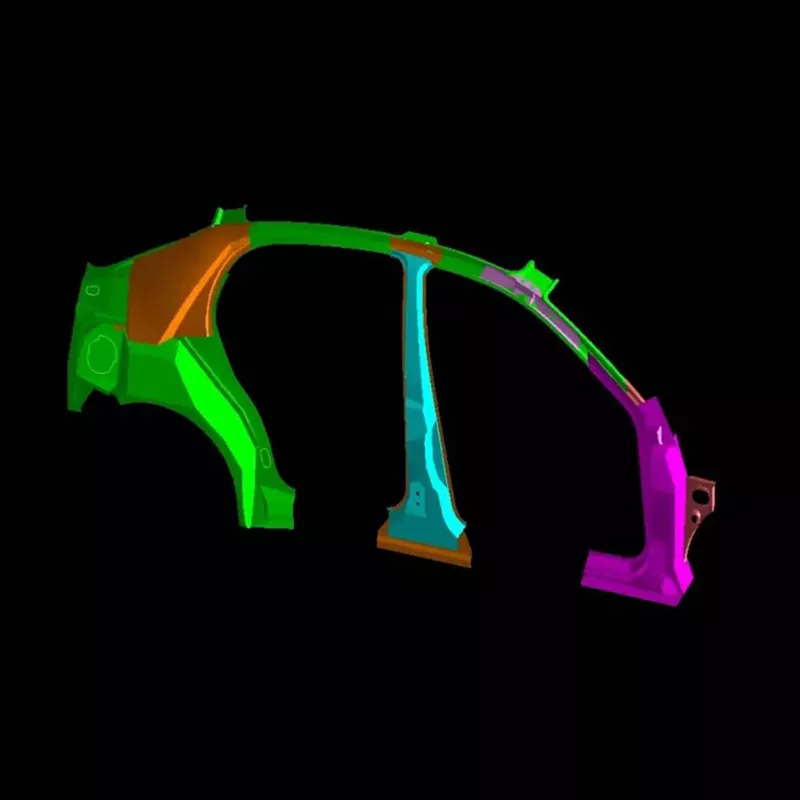

Το εσωτερικό πάνελ του πλαϊνού είναι μεγάλου μεγέθους (πάνω από 800 mm σε μήκος και πάνω από 600 mm σε πλάτος) και έχει πολύπλοκο σχήμα, που απαιτεί τη διαμόρφωση πολλαπλών χαρακτηριστικών. Οι μήτρες σφράγισης εσωτερικού πλαϊνού πάνελ SIKAIDA διαθέτουν υψηλή ακρίβεια επιφάνειας, πολλαπλές επιφάνειες ελεύθερης μορφής και ορθολογικό δομικό σχεδιασμό, λύνοντας το πρόβλημα της ανομοιόμορφης κατανομής δύναμης κατά τη σφράγιση μεγάλης λαμαρίνας.

2. Απαιτήσεις υψηλής ακρίβειας και υψηλής ποιότητας

Ως εξωτερικό εξάρτημα, το εσωτερικό πάνελ του πλαϊνού πλαισίου πρέπει να είναι απαλλαγμένο από γρατσουνιές, ζάρες και άλλα ελαττώματα. Η SIKAIDA ελέγχει αυστηρά την ακρίβεια καλουπιού, επιτυγχάνοντας τραχύτητα επιφάνειας Ra0,4μm ή μεγαλύτερη, ικανοποιώντας τις απαιτήσεις παραγωγής υψηλής ποιότητας.

3. Ένταξη πολλαπλών διεργασιών

Οι μήτρες σφράγισης εσωτερικής διάταξης πλαϊνού πάνελ Automotive υιοθετούν μια ολοκληρωμένη σχεδίαση πολλαπλών σταθμών, επιτρέποντας την ολοκλήρωση πολλαπλών διαδικασιών, όπως το βαθύ σχέδιο και το κόψιμο σε μία λειτουργία, βελτιώνοντας την απόδοση. Μπορούν να προστεθούν λειτουργίες αυτοματοποιημένης μεταφοράς και ηλεκτρονικής επιθεώρησης όπως απαιτείται για την επίτευξη έξυπνης παραγωγής.

4. Σύστημα καθοδήγησης και εξισορρόπησης ακριβείας

Εξοπλισμένο με σύστημα ακριβείας καθοδήγησης, εξισορρόπησης και πίεσης, εξασφαλίζει ομοιόμορφη κατανομή δύναμης κατά τη σφράγιση λαμαρίνας, αποφεύγοντας ελαττώματα προϊόντος και βελτιώνοντας το ποσοστό απόδοσης.

5. Ειδική Στατική Μελέτη

Χρησιμοποιώντας μια τμηματοποιημένη μήτρα και δομή μήτρας γρήγορης αλλαγής, είναι συμβατό με νέα υλικά όπως χάλυβας υψηλής αντοχής και κράματα αλουμινίου, επιλύοντας προκλήσεις διαμόρφωσης και διευρύνοντας το φάσμα εφαρμογών του.

Βασικά Χαρακτηριστικά Προϊόντος

1. Υψηλή ακαμψία: Η χρήση υλικών υψηλής αντοχής εξασφαλίζει σταθερότητα στη σφράγιση υψηλής χωρητικότητας και παρατείνει τη διάρκεια ζωής.

2. Οδηγός ακριβείας: Ένα σύστημα οδηγού στύλου και χιτωνίου οδηγού υψηλής ακρίβειας διασφαλίζει τη θέση σφράγισης και την ακρίβεια του προϊόντος.

3. Έξυπνη παρακολούθηση: Οι ενσωματωμένοι αισθητήρες επιτρέπουν την παρακολούθηση σε πραγματικό χρόνο και την προγνωστική συντήρηση.

4. Γρήγορη αλλαγή μήτρας: Ο αρθρωτός σχεδιασμός μειώνει τον χρόνο αλλαγής της μήτρας και προσαρμόζεται στην παραγωγή πολλαπλών ποικιλιών.

Σενάρια εφαρμογής

Οι μήτρες σφράγισης εσωτερικής διάταξης πλαϊνού πάνελ αυτοκινήτου χρησιμοποιούνται κυρίως στην κατασκευή αμαξωμάτων επιβατικών και επαγγελματικών οχημάτων, χρησιμεύοντας ως καλούπια πυρήνων για το αμάξωμα σε λευκό και αναγνωρίζονται από εγχώριους και διεθνείς πελάτες. Ως επαγγελματίας προμηθευτής, η SICAIDA μπορεί να παρέχει προσαρμοσμένες λύσεις για να καλύψει τις ανάγκες διαφορετικών μοντέλων οχημάτων.

Διαδικασία Παραγωγής

1. Ανάλυση Προϊόντος και Σχεδιασμός Διαδικασιών

Χρησιμοποιώντας επαγγελματικό λογισμικό για ανάλυση μορφοποίησης και σχεδιασμό διαδικασίας, προβλέπει και επιλύει πιθανά προβλήματα.

2. Σχέδιο καλουπιών

Χρησιμοποιώντας πλήρες λογισμικό τρισδιάστατης σχεδίασης όπως το UG και το CATIA, οι σχολαστικές λεπτομέρειες βελτιώνονται για να διασφαλιστεί η ακρίβεια και ο ορθολογισμός του καλουπιού.

3. Επιλογή υλικού

Το πλαίσιο καλουπιού Inner Assembly Stamping Dies της Automotive Side Panel Inner Assembly είναι κατασκευασμένο από πλάκες από χυτοσίδηρο ή συγκολλημένο χάλυβα υψηλής αντοχής. Τα βασικά εξαρτήματα χρησιμοποιούν χάλυβα εργαλείων υψηλής αντοχής στη φθορά και υψηλής αντοχής στη συμπίεση για να εγγυηθούν την ποιότητα του καλουπιού.

4. Μηχανική Ακριβείας

Η ακατέργαστη μηχανική κατεργασία, η λεπτή κατεργασία, η ειδική μηχανική κατεργασία και το γυάλισμα στο χέρι εξασφαλίζουν ακρίβεια καλουπιού και ποιότητα εμφάνισης.

5. Συναρμολόγηση και εντοπισμός σφαλμάτων (T0 Trial Molding)

Μετά τη συναρμολόγηση, το καλούπι δοκιμάζεται στο μηχάνημα και οι παράμετροι της διαδικασίας προσαρμόζονται και βελτιστοποιούνται μέχρι να πιστοποιηθεί το δείγμα.

Αναπτυξιακές Τάσεις:

1. Εξαιρετικά μεγάλο ενσωματωμένο καλούπι: Προσαρμόζοντας την τάση των ενσωματωμένων εσωτερικών πλαισίων πλαϊνών πλαισίων, ένα ενιαίο σύνολο καλουπιών μπορεί να ζυγίζει πάνω από 200 τόνους.

2. Προσαρμογή σε εφαρμογές νέων υλικών: Ο βελτιστοποιημένος σχεδιασμός και η επιλογή υλικού προσαρμόζονται στα χαρακτηριστικά χύτευσης νέων υλικών για να ανταποκρίνονται στις απαιτήσεις ελαφρού βάρους και υψηλής αντοχής των αυτοκινήτων.

3. Έξυπνη κατασκευή και ψηφιοποίηση: Οι ενσωματωμένοι αισθητήρες επιτρέπουν την παρακολούθηση σε πραγματικό χρόνο, σε συνδυασμό με την ψηφιακή διπλή τεχνολογία, συντομεύοντας τον κύκλο ανάπτυξης και μειώνοντας το κόστος.

4. Εφαρμογές Κατασκευής Πρόσθετων (3D Printing).

Οι μήτρες σφράγισης εσωτερικής διάταξης πλαϊνού πάνελ αυτοκινήτου χρησιμοποιούν τεχνολογία τρισδιάστατης εκτύπωσης για τη δημιουργία πολύπλοκων δομών, βελτιώνοντας την απόδοση κατασκευής και την ποιότητα των προϊόντων.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως στις μήτρες σφράγισης εσωτερικής διάταξης πλαϊνού πάνελ αυτοκινήτου;

A1: Η βάση του καλουπιού χρησιμοποιεί συνήθως χυτοσίδηρο υψηλής αντοχής (όπως HT300, όλκιμο σίδηρο) ή συγκολλημένες χαλύβδινες πλάκες. Βασικά εξαρτήματα όπως κοιλότητες και πυρήνες χρησιμοποιούν χάλυβα εργαλείων υψηλής περιεκτικότητας σε άνθρακα και υψηλής περιεκτικότητας σε χρώμιο (όπως Cr12MoV, DC53 κ.λπ.), προσφέροντας υψηλή αντοχή στη φθορά και υψηλή αντοχή στη θλίψη.

Ε2: Πόσο διαρκεί ο κύκλος παραγωγής για μήτρες σφράγισης εσωτερικής διάταξης πλευρικού πάνελ αυτοκινήτου;

A2: Οι μήτρες σφράγισης εσωτερικού πλαϊνού πλαισίου αυτοκινήτου είναι το αποκορύφωμα της τεχνολογίας, της εμπειρίας και της δεξιοτεχνίας. Ενσωματώνουν μηχανικό σχεδιασμό, επιστήμη υλικών, μηχανική πλαστικότητας και κατασκευή ακριβείας. Ο κύκλος ανάπτυξής τους είναι μακρύς (συνήθως 8-15 μήνες) και δαπανηρός (φθάνει τα εκατομμύρια έως δεκάδες εκατομμύρια RMB), καθιστώντας τα ένα βασικό σημείο αναφοράς για τη μέτρηση της συνολικής αντοχής μιας εταιρείας καλουπιών. Καθώς τα αμαξώματα των αυτοκινήτων εξελίσσονται προς ελαφριά, υψηλής αντοχής και έξυπνα σχέδια, οι τεχνικές απαιτήσεις για τα καλούπια τους θα συνεχίσουν να αυξάνονται.
