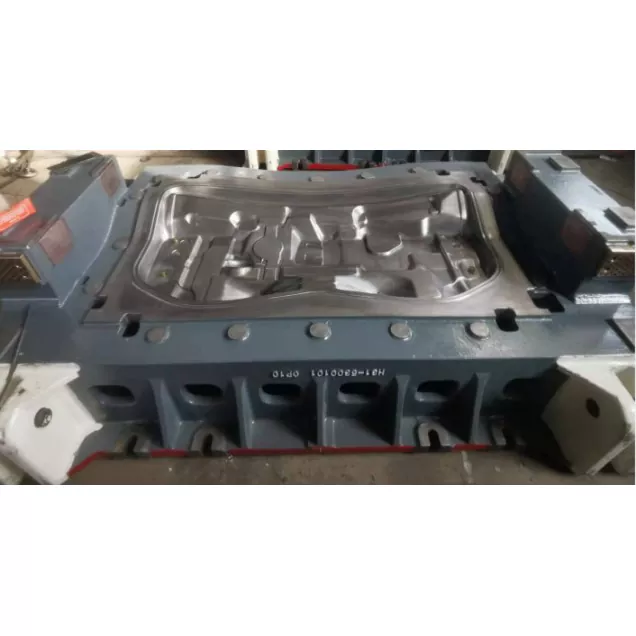

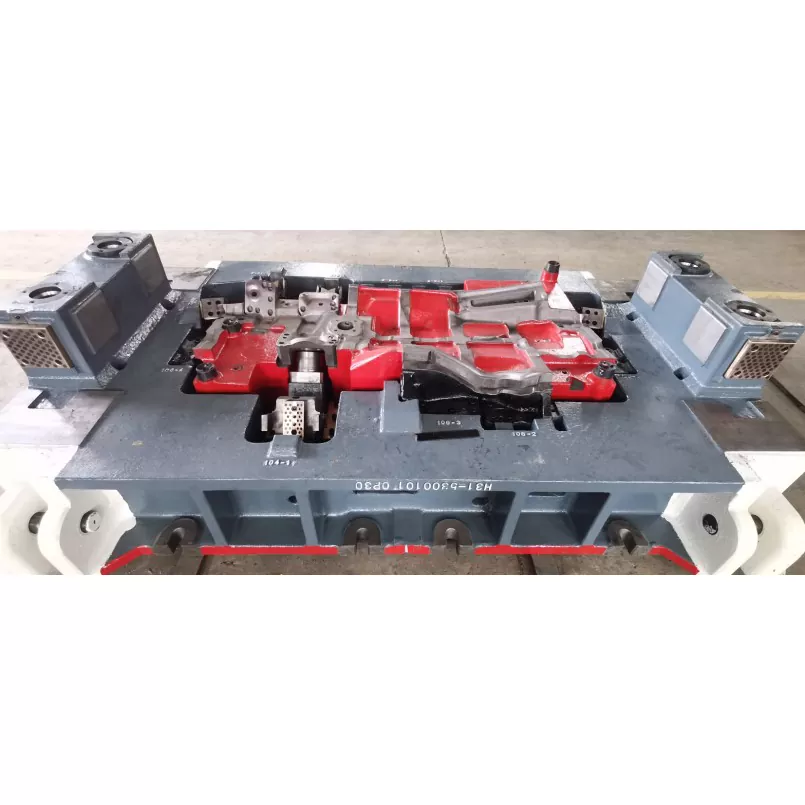

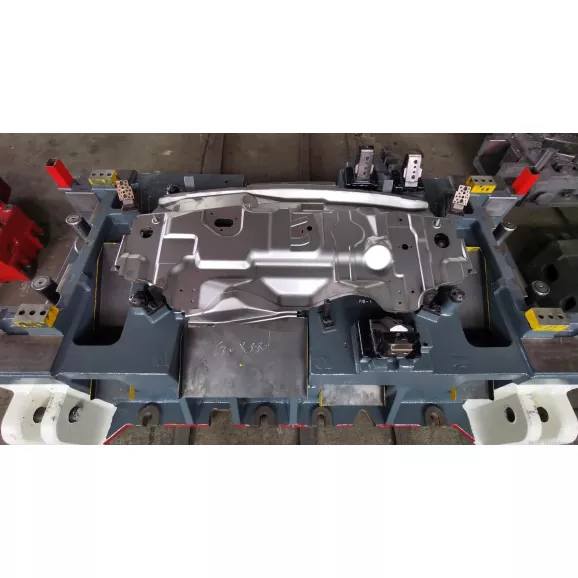

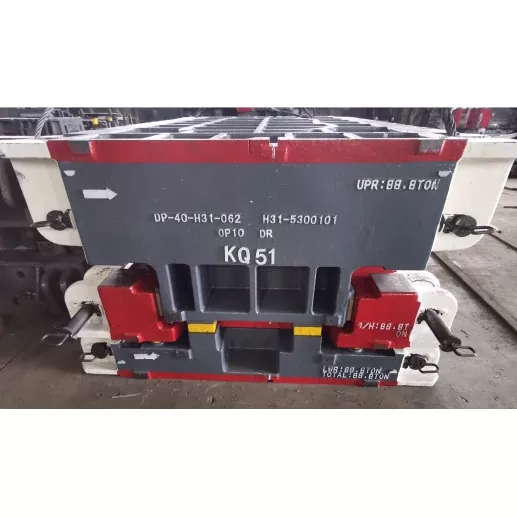

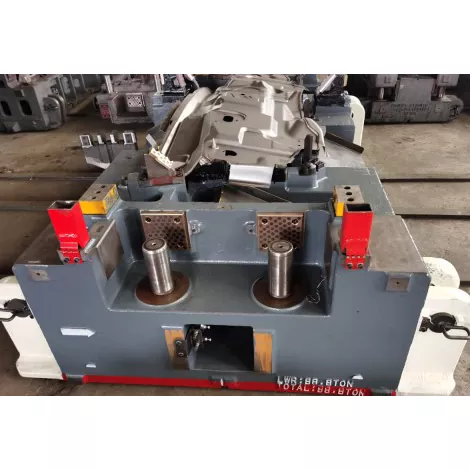

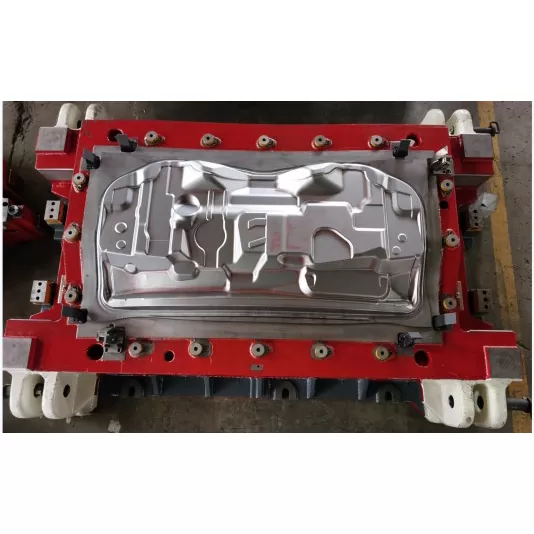

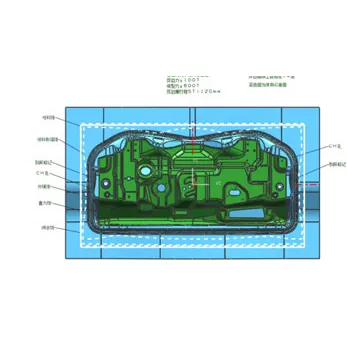

Μήτρα σφράγισης συναρμολόγησης μπροστινού πίνακα αυτοκινήτου

Οι μήτρες σφράγισης συναρμολόγησης μπροστινού πίνακα αυτοκινήτων SIKAIDA είναι εξοπλισμός ακριβείας υψηλής τεχνολογίας που έχει αναπτυχθεί ανεξάρτητα, κατάλληλος για μαζική παραγωγή συγκροτημάτων μπροστινού πίνακα. Αντιμετωπίζοντας την περίπλοκη δομή και τις υψηλές απαιτήσεις του συγκροτήματος του μπροστινού πίνακα (μεγάλα πάνελ αμαξώματος), η μήτρα ενσωματώνει προηγμένες τεχνολογίες για την επίλυση βασικών προκλήσεων παραγωγής. Το εργοστάσιο είναι εξοπλισμένο με επαγγελματικό εξοπλισμό και μια αφοσιωμένη ομάδα για να διασφαλίσει ότι η ποιότητα της μήτρας πληροί τα πρότυπα.

Λεπτομέρειες προϊόντος

1. Διαμόρφωση Δομής Πάνελ Μεγάλου Σώματος

Ακριβής έλεγχος ροής και τάνυσης υλικού, ακρίβεια βασικών διαστάσεων εντός ±0,1 mm, σφάλμα επιπεδότητας ≤0,15 mm/m. Οι περιοχές βαθιάς σχεδίασης χρησιμοποιούν προοδευτική διαμόρφωση πολλαπλών περασμάτων για την αποφυγή ελαττωμάτων υλικού και τη βελτίωση της απόδοσης.

2. Τεχνολογία σύνθετης κυρτής επιφάνειας

Οι μήτρες σφράγισης συναρμολόγησης μπροστινού πίνακα αυτοκινήτου χρησιμοποιούν υπερβολοειδή διαμόρφωση και ρυθμιζόμενη δομή προφίλ. Σε συνδυασμό με την ανάλυση CAE και τη βελτιστοποίηση της διαδικασίας, επιλύει προβλήματα όπως τσαλακώματα και ρωγμές, επιτυγχάνοντας ακρίβεια επιφάνειας εντός ±0,05 mm, διασφαλίζοντας συμβατότητα με παρακείμενα εξαρτήματα.

3. Ολοκληρωμένη Σχεδίαση Δοκών Οπλισμού

Ο μπροστινός πίνακας και η ενισχυτική δοκός ενσωματώνονται χρησιμοποιώντας τεχνολογία split-cavity, προσαρμόζοντας σε υλικά υψηλής αντοχής και διασφαλίζοντας τη γεωμετρική ακρίβεια της ενισχυτικής δοκού (ευθύτητα ≤0,1 mm/m, παραλληλισμός ≤0,15 mm).

4. Ολοκληρωμένη Μορφοποίηση πολλαπλών συστατικών

Ενσωματώνονται πολλαπλές διεργασίες, ολοκληρώνοντας τη διαμόρφωση πολλαπλών συστατικών σε μια ενιαία λειτουργία σφράγισης. Ο αρθρωτός σχεδιασμός και η γρήγορη αλλαγή καλουπιού προσαρμόζονται στην παραγωγή πολλαπλών προδιαγραφών, επιτυγχάνοντας ποσοστό χρήσης υλικού ≥80% και βελτιώνοντας την απόδοση παραγωγής.

5. Απόδοση υψηλής ακρίβειας και ασφάλειας

Η καθοδήγηση υψηλής ακρίβειας και ο έλεγχος ανάδρασης πίεσης εξασφαλίζουν κρίσιμη ακρίβεια οπών εντός ±0,05 mm. Ο βελτιστοποιημένος δομικός σχεδιασμός εξασφαλίζει τη σχεδιασμένη παραμόρφωση κατά τη διάρκεια των συγκρούσεων, εγγυώντας την ασφάλεια των επιβατών.

6. Έξυπνος Έλεγχος και Βελτιστοποίηση Διαδικασιών

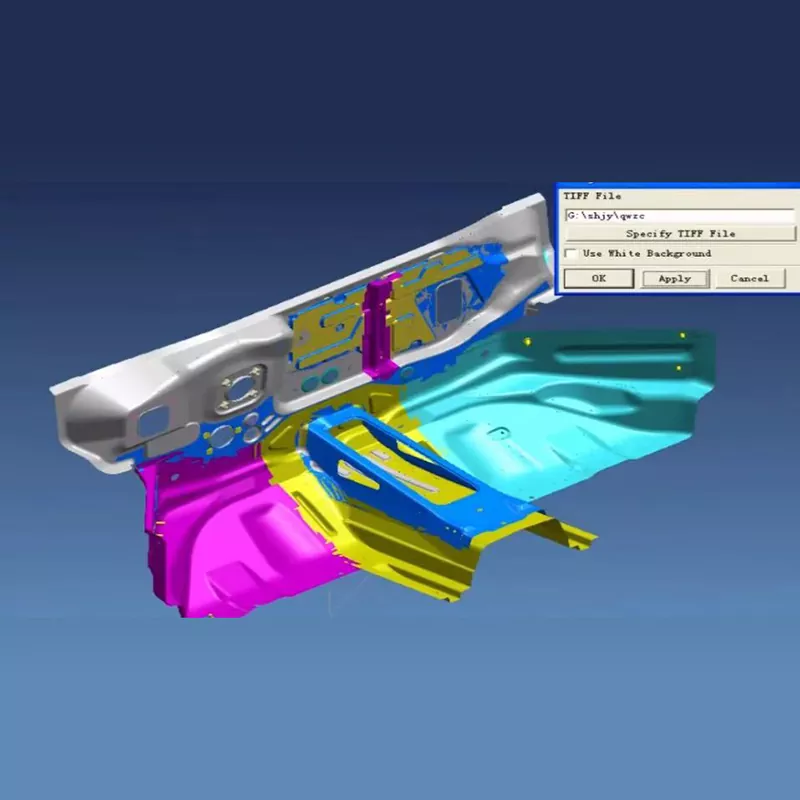

Το Automotive Front Panel Assembly Stamping Dies χρησιμοποιεί λογισμικό CAE για βελτιστοποιημένη σχεδίαση, χρησιμοποιώντας έναν έλεγχο τριών βρόχων και ένα έξυπνο σύστημα παρακολούθησης για την παρακολούθηση της κατάστασης διαμόρφωσης σε πραγματικό χρόνο, διασφαλίζοντας σταθερή ποιότητα προϊόντος.

Χαρακτηριστικά Προϊόντος και Εφαρμογές

1. Επιβατικά Οχήματα: Εξασφαλίζει ακαμψία αμαξώματος και ασφάλεια σύγκρουσης, πληρώντας τις απαιτήσεις εξωτερικής σφράγισης.

2. Επαγγελματικά οχήματα: Αντέχει σε βαριές κρούσεις, εξασφαλίζοντας δομική αξιοπιστία και ανθεκτικότητα.

3. SUV/Off-Road Vehicles: Προσαρμόζεται σε μεγάλους χώρους κινητήρα, ενισχύοντας την μπροστινή προστασία.

4. Ηλεκτρικά οχήματα: Προσαρμόζονται σε ειδικές απαιτήσεις όπως πακέτα μπαταριών και αεραγωγοί ψύξης, ενώ παράλληλα λαμβάνει υπόψη τον ελαφρύ σχεδιασμό.

5. Αγωνιστικά αυτοκίνητα/Αυτοκίνητα επιδόσεων: Πληροί απαιτήσεις αεροδυναμικής, ελαφρού βάρους και υψηλής ακαμψίας.

6. Φορτηγά/Λεωφορεία: Προσαρμόζεται σε μεγάλα οχήματα, εξασφαλίζοντας φέρουσα ικανότητα και ασφάλεια σύγκρουσης.

Εισαγωγή στη διαδικασία παραγωγής

1. Σχεδιασμός και Ανάλυση Προϊόντος

Χρησιμοποιείται επαγγελματικό λογισμικό για ανάλυση μορφοποίησης και βελτιστοποίηση διαδικασίας για τον προσδιορισμό των βέλτιστων παραμέτρων, την εξισορρόπηση της ασφάλειας και της ακρίβειας συναρμολόγησης.

2. Σχεδιασμός δομής καλουπιού

Πλήρης τρισδιάστατος σχεδιασμός, αρθρωτή δομή, εύκολη συντήρηση, προσαρμόσιμο σε αυτοματοποιημένη παραγωγή και ρομποτική λειτουργία.

3. Επιλογή και προετοιμασία υλικού

- Μέρη εργασίας: Επιλέγεται χάλυβας καλουπιού υψηλής σκληρότητας, με ειδικό κράμα που χρησιμοποιείται σε περιοχές με βαθιά έλξη.

- Βάση καλουπιού/Τυποποιημένα εξαρτήματα: Ο υψηλής ποιότητας χάλυβας επιλέγεται για να εξασφαλίσει αντοχή και ακρίβεια.

- Επεξεργασία Επιφανειών: Νίτρωση, σκληρή επιχρωμίωση κ.λπ., για μείωση της τριβής και της πρόσφυσης.

4. Διαδικασία κατεργασίας ακριβείας

Η ακατέργαστη μηχανική κατεργασία επιτρέπει το επίδομα τελικής κατεργασίας. Το φινίρισμα πραγματοποιείται με εξοπλισμό προηγμένης τεχνολογίας, επιτυγχάνοντας τραχύτητα επιφάνειας Ra0,2, ακρίβεια θέσης οπής ±0,01 mm και σκληρότητα ≥HV950 μετά την επεξεργασία επιφανειακής ενίσχυσης.

5. Συναρμολόγηση και εντοπισμός σφαλμάτων

Η συναρμολόγηση ακριβείας, ο εντοπισμός σφαλμάτων παραμέτρων στο μηχάνημα, η επιθεώρηση πρώτου τεμαχίου και η δοκιμαστική παραγωγή παρτίδας εξασφαλίζουν σταθερότητα και αξιοπιστία στο καλούπι.

Αναπτυξιακές Τάσεις

1. Ελαφρύ και υψηλή αντοχή: Προσαρμογή σε νέα υλικά και χρήση προηγμένων διαδικασιών, εξισορρόπηση ελαφρού βάρους και ασφάλειας.

2. Βελτιστοποίηση Ακρίβειας και Ασφάλειας: Ανάπτυξη προς την ακρίβεια σε επίπεδο micron, ενίσχυση του διαδικτυακού εντοπισμού και βελτιστοποίησης σύγκρουσης.

3. Ευέλικτη παραγωγή: Γρήγορη αλλαγή καλουπιού (≤15 λεπτά), προσαρμόσιμο σε παραγωγή πολλών ποικιλιών, μικρής παρτίδας.

4. Ψηφιακός εντοπισμός σφαλμάτων: Συνδυασμός ψηφιακών δίδυμων για να συντομεύσει τους κύκλους ανάπτυξης κατά περισσότερο από 30%.

5. Πράσινη Κατασκευή: Φιλική προς το περιβάλλον και εξοικονόμηση ενέργειας, προσαρμογή στις ανάγκες των οχημάτων νέας ενέργειας.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως στις μήτρες σφράγισης συναρμολόγησης μπροστινού πίνακα αυτοκινήτων;

A1: Τα εξαρτήματα εργασίας χρησιμοποιούν κυρίως χάλυβες καλουπιού υψηλής σκληρότητας όπως SKD11, Cr12MoV και DC53. Για εξαρτήματα διαμόρφωσης βαθιάς έλξης και περιοχές διαμόρφωσης δοκών ενίσχυσης, χρησιμοποιείται χάλυβας υψηλής ταχύτητας μεταλλουργίας σκόνης ή καρβίδιο με τσιμέντο. Το πλαίσιο του καλουπιού χρησιμοποιεί δομικούς χάλυβες όπως χάλυβας 45 και Q235, και τα τυπικά εξαρτήματα όπως κολώνες οδήγησης και χιτώνια οδηγών χρησιμοποιούν χάλυβα ρουλεμάν GCr15. Για εξαιρετικά απαιτητικές κυρτές επιφάνειες διαμόρφωσης, μερικές φορές χρησιμοποιούνται κεραμικά ή διαμαντένια υλικά επίστρωσης για να διασφαλιστεί η αντοχή στη φθορά και η διάρκεια ζωής του καλουπιού.

Ε2: Πόσο διαρκεί ο κύκλος παραγωγής για καλούπια συναρμολόγησης μπροστινής μάσκας αυτοκινήτου;

A2: Ανάλογα με την πολυπλοκότητα και τις απαιτήσεις ακρίβειας του συγκροτήματος της πρόσοψης, ο κύκλος παραγωγής είναι συνήθως 16-24 εβδομάδες. Τα τυπικά καλούπια διάταξης μπροστινής περιτονίας χρειάζονται περίπου 16 εβδομάδες, τα πολύπλοκα καλούπια καμπυλωτής μπροστινής περιτονίας χρειάζονται 20 εβδομάδες και τα εξαιρετικά μεγάλα ή ελαφριά καλούπια συναρμολόγησης μπροστινής περιτονίας ενδέχεται να απαιτούν περισσότερες από 24 εβδομάδες. Ο συγκεκριμένος κύκλος εξαρτάται από την πολυπλοκότητα της δομής της πρόσοψης της πρόσοψης, τη δυσκολία σχηματισμού καμπύλης επιφάνειας και τις απαιτήσεις απόδοσης ασφάλειας σύγκρουσης.

Ε3: Ποια είναι η διάρκεια ζωής των καλουπιών;

A3: Υπό κανονικές συνθήκες χρήσης και συντήρησης, η διάρκεια ζωής των καλουπιών σφράγισης συγκροτήματος μπροστινής περιτονίας μπορεί να φτάσει τους 300.000 κύκλους. Μέσω της επιλογής υλικών υψηλής ποιότητας, της κατάλληλης θερμικής επεξεργασίας και της μηχανικής κατεργασίας ακριβείας, η διάρκεια ζωής ορισμένων καλουπιών μπορεί να φτάσει τους 500.000 κύκλους. Οι περιοχές υψηλής φθοράς, όπως οι περιοχές διαμόρφωσης βαθιάς έλξης, οι επιφάνειες διαμόρφωσης δοκών ενίσχυσης και οι καμπύλες επιφάνειες απαιτούν τακτική συντήρηση και αντικατάσταση για να διασφαλιστεί η ποιότητα του προϊόντος και η σταθερότητα του σχηματισμού.

Ε4: Πώς είναι εγγυημένη η απόδοση ακρίβειας και ασφάλειας του συγκροτήματος της μπροστινής πρόσοψης;

A4: Βελτιστοποιώντας τις παραμέτρους της διαδικασίας διαμόρφωσης μέσω ανάλυσης CAE, χρησιμοποιώντας ένα σύστημα καθοδήγησης υψηλής ακρίβειας, ελέγχοντας την επιστροφή ελατηρίου και την κατανομή του πάχους του υλικού και τακτικά επιθεωρώντας και διατηρώντας την ακρίβεια του καλουπιού, η ακρίβεια διαστάσεων του συγκροτήματος του μπροστινού πίνακα μπορεί να ελεγχθεί εντός ±0,1 mm και η επιπεδότητα των επιφανειών ζευγαρώματος μπορεί να φτάσει τα 15 mm/0. Ταυτόχρονα, ένας εύλογος δομικός σχεδιασμός και μια διαδικασία θερμικής επεξεργασίας διασφαλίζουν ότι το συγκρότημα του μπροστινού πίνακα έχει επαρκή δομική αντοχή και απόδοση ασφάλειας έναντι σύγκρουσης.

Ε5: Ποια είναι τα βασικά σημεία ελέγχου στη διαδικασία κατασκευής καλουπιών σφράγισης συναρμολόγησης μπροστινού πίνακα αυτοκινήτων;

A5: Τα βασικά σημεία ελέγχου στην κατασκευή καλουπιών συναρμολόγησης του μπροστινού πάνελ περιλαμβάνουν: ① Ακριβή κατεργασία προφίλ μεγάλων επιφανειών κάλυψης για να εξασφαλιστεί η επιπεδότητα και η ακρίβεια της επιφάνειας. ② Ενίσχυση της ποιότητας διαμόρφωσης των δομών δοκών για τη διασφάλιση της θέσης και της αντοχής. ③ Έλεγχος ροής υλικού σύνθετων καμπυλωτών επιφανειών για την αποφυγή δημιουργίας ελαττωμάτων. ④ Επεξεργασία ακριβείας των οπών στερέωσης για να εξασφαλιστεί η ακρίβεια συναρμολόγησης. ⑤ Διαδικασία θερμικής επεξεργασίας για εξασφάλιση σκληρότητας και σκληρότητας. Κάθε σημείο ελέγχου απαιτεί αυστηρή ποιοτική επιθεώρηση και έλεγχο της διαδικασίας, ειδικά τον ακριβή έλεγχο της διαμόρφωσης μεγάλων καλυμμάτων και πολύπλοκων δομών καμπύλης επιφάνειας.
