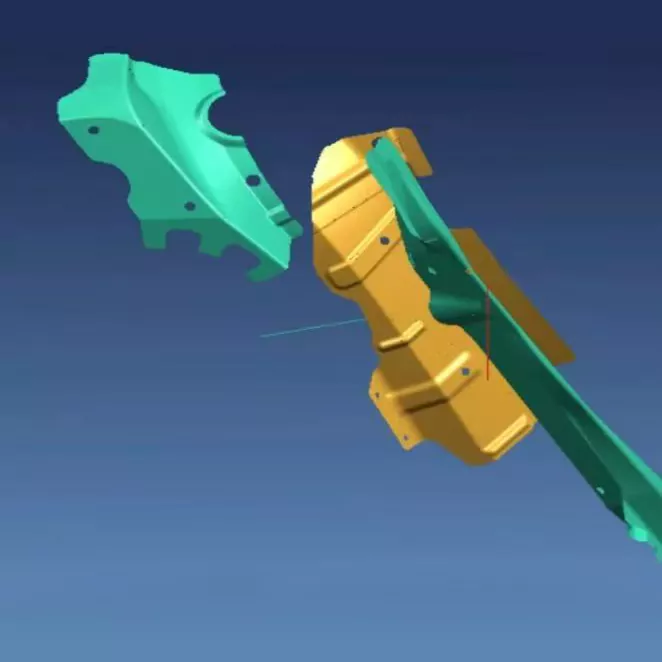

Μήτρα σφράγισης μικρών ενισχυτικών πλακών αυτοκινήτου

Οι μήτρες σφράγισης μικρών ενισχυτικών πλακών SIKAIDA Automotive είναι εξοπλισμός υψηλής ακρίβειας, υψηλής αντοχής, ειδικά σχεδιασμένος για εξαρτήματα πλακών ενίσχυσης αμαξώματος αυτοκινήτου. Συνδυάζουν προηγμένη τεχνολογία σφράγισης και σχεδιασμό ακριβείας για να ανταποκριθούν στις αυστηρές απαιτήσεις της αυτοκινητοβιομηχανίας. Ως επαγγελματικό εργοστάσιο, η SIKAIDA ελέγχει αυστηρά την ποιότητα παραγωγής για να εξασφαλίσει σταθερή απόδοση της μήτρας και μεγάλη διάρκεια ζωής.

Βασικά χαρακτηριστικά προϊόντος:

1. Υψηλή ακρίβεια και σύνθετη διαμόρφωση: Οι μήτρες σφράγισης μικρών πλακών ενίσχυσης αυτοκινήτων έχουν πολύπλοκα σχήματα. Η SIKAIDA χρησιμοποιεί επαγγελματικό λογισμικό για ακριβείς υπολογισμούς για να διασφαλίσει ότι η ακρίβεια διαστάσεων του εξαρτήματος ελέγχεται εντός ±0,1 mm, ικανοποιώντας τις απαιτήσεις των εξαρτημάτων του αμαξώματος του αυτοκινήτου.

2. Υψηλή αντοχή και ανθεκτικότητα: Οι κοιλότητες και οι πυρήνες των Μητρών Σφράγισης Μικρών Πλακών Ενίσχυσης Αυτοκινήτου είναι κατασκευασμένοι από χάλυβες καλουπιού υψηλής σκληρότητας όπως SKD11 και Cr12MoV, επιτυγχάνοντας σκληρότητα HRC48-52 μετά από θερμική επεξεργασία. Η διάρκεια ζωής τους υπερβαίνει τους 500.000 κύκλους, μειώνοντας το κόστος αντικατάστασης πελατών.

3. Ολοκληρωμένος σχεδιασμός πολλαπλών διεργασιών: Η ενσωμάτωση πολλαπλών μηχανισμών επιτρέπει τη σύνθετη διαμόρφωση πολλαπλών διεργασιών, συμπεριλαμβανομένης της σφράγισης και της κάμψης, την ολοκλήρωση της επεξεργασίας εξαρτημάτων σε ένα βήμα, τη βελτίωση της απόδοσης και τη μείωση του κόστους.

4. Σύστημα καθοδήγησης και εξισορρόπησης ακριβείας: Εξοπλισμένο με συσκευές καθοδήγησης και αποθήκευσης ακριβείας, που διασφαλίζουν την ακριβή ευθυγράμμιση των άνω και κάτω μήτρων, μειώνοντας τη φθορά και βελτιώνοντας τη σταθερότητα της ποιότητας του προϊόντος.

5. Έξυπνη ένθεση και βελτιστοποίηση: Σε συνδυασμό με το λογισμικό CAE για τη βελτιστοποίηση της ένθεσης, η χρήση υλικού φτάνει πάνω από 85%, μειώνοντας τα ελαττώματα σχηματισμού και εξασφαλίζοντας υψηλή απόδοση προϊόντος.

Εφαρμογές προϊόντων

1. Σύστημα ενίσχυσης πάνελ πόρτας: Ενισχύει την αντοχή της πόρτας, βελτιώνει την αντίσταση στην κρούση και προστατεύει την ασφάλεια των επιβατών.

2. Δομή ενίσχυσης δαπέδου: Βελτιώνει την ακαμψία του αμαξώματος και διασφαλίζει την οδηγική σταθερότητα.

3. Εξαρτήματα ενίσχυσης πυλώνων: Βελτιστοποιεί τη μεταφορά ενέργειας σύγκρουσης και μειώνει την παραμόρφωση του σώματος.

4. Πλαίσιο πίνακα οργάνων: Υποστηρίζει τον πίνακα οργάνων και διασφαλίζει την ακρίβεια εγκατάστασης.

5. Πλαίσιο ενίσχυσης καθίσματος: Βελτιώνει τη σταθερότητα του καθίσματος και τις δυνατότητες προστασίας από σύγκρουση.

Διαδικασία Παραγωγής

1. Σχεδιασμός και Ανάλυση Προϊόντος

Το Automotive Small Reinforcing Plate Stamping Dies χρησιμοποιεί επαγγελματικό λογισμικό για ανάλυση μορφοποίησης και βελτιστοποίηση διαδικασίας, πρόβλεψη και επίλυση προβλημάτων διαμόρφωσης για τον προσδιορισμό της βέλτιστης λύσης.

2. Σχεδιασμός δομής καλουπιού

Ολόκληρη η διαδικασία σχεδιασμού ολοκληρώνεται χρησιμοποιώντας λογισμικό τρισδιάστατης σχεδίασης για να διασφαλιστεί μια λογική δομή καλουπιού και άνετη συντήρηση.

3. Επιλογή και προετοιμασία υλικού

- Μέρη εργασίας: Ο χάλυβας καλουπιού υψηλής σκληρότητας επιλέγεται για να εξασφαλίζεται αντοχή στη φθορά και αντοχή σε κρούση.

- Πλαίσιο καλουπιού: Ο δομικός χάλυβας χρησιμοποιείται μετά από θερμική επεξεργασία για να εξασφαλιστεί η δομική σταθερότητα.

- Τυπικά εξαρτήματα: Χρησιμοποιείται χάλυβας ρουλεμάν για την εξασφάλιση ακρίβειας και ανθεκτικότητας.

4. Διαδικασία κατεργασίας ακριβείας

- Ακατέργαστη κατεργασία: Μια μηχανή φρεζαρίσματος σκελετών χρησιμοποιείται για τη μηχανική κατεργασία της επιφάνειας και της κοιλότητας της βάσης, αφήνοντας περιθώριο για το φινίρισμα.

- Επεξεργασία φινιρίσματος: Η κατεργασία με CNC, η κοπή σύρματος και άλλες διαδικασίες χρησιμοποιούνται για να διασφαλιστεί ότι η ακρίβεια και η τραχύτητα της επιφάνειας πληρούν τα πρότυπα.

- Επεξεργασία επιφανειών: Η εναζώτωση, η επίστρωση και άλλες διαδικασίες χρησιμοποιούνται για τη βελτίωση της σκληρότητας και της αντοχής στη φθορά, διασφαλίζοντας την ποιότητα.

5. Συναρμολόγηση και εντοπισμός σφαλμάτων

Μετά τη συναρμολόγηση ακριβείας, το καλούπι δοκιμάζεται στο μηχάνημα. Η επιθεώρηση πρώτου τεμαχίου και η δοκιμαστική παραγωγή παρτίδας διεξάγονται για να διασφαλιστεί η σταθερότητα και η αξιοπιστία του καλουπιού.

Αναπτυξιακές Τάσεις

1. Ελαφρύ βάρος και ενσωμάτωση υψηλής αντοχής: Προσαρμογή σε νέα υλικά για την επίτευξη ολοκληρωμένης χύτευσης σύνθετων δομών.

2. Ακρίβεια και Ευφυΐα: Ανάπτυξη προς την ακρίβεια σε επίπεδο micron, ενσωματώνοντας έξυπνες λειτουργίες παρακολούθησης και αυτοβελτιστοποίησης.

3. Γρήγορη αλλαγή καλουπιού και ευελιξία: Υιοθέτηση ενός μηχανισμού γρήγορης αλλαγής καλουπιού, χρόνος αλλαγής καλουπιού ≤ 15 λεπτά.

4. Ψηφιοποίηση και εικονικός εντοπισμός σφαλμάτων: Συνδυασμός ψηφιακής διπλής τεχνολογίας για να συντομεύσει τον κύκλο ανάπτυξης κατά περισσότερο από 30%.

5. Πράσινη Κατασκευή: Χρησιμοποιώντας φιλικά προς το περιβάλλον υλικά και σχεδιασμό εξοικονόμησης ενέργειας, το καλούπι είναι πλήρως ανακυκλώσιμο.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως σε καλούπια σφράγισης μικρών ενισχυτικών πλακών αυτοκινήτων;

A1: Τα εξαρτήματα εργασίας χρησιμοποιούν κυρίως χάλυβες καλουπιού υψηλής σκληρότητας όπως SKD11, Cr12MoV και DC53. Το πλαίσιο καλουπιού χρησιμοποιεί δομικούς χάλυβες όπως χάλυβας 45 και Q235. Τα τυποποιημένα εξαρτήματα, όπως οι κολώνες-οδηγοί και οι δακτύλιοι οδήγησης, χρησιμοποιούν χάλυβα ρουλεμάν GCr15 για να εξασφαλίσουν την αντοχή, τη σκληρότητα και την ανθεκτικότητα του καλουπιού.

Ε2: Πόσο διαρκεί ο κύκλος παραγωγής για καλούπια μικρών ενισχυτικών πλακών αυτοκινήτων;

A2: Ανάλογα με την πολυπλοκότητα και τις απαιτήσεις ακρίβειας του καλουπιού, ο κύκλος παραγωγής είναι συνήθως 8-16 εβδομάδες. Τα απλά καλούπια χρειάζονται περίπου 8 εβδομάδες, τα καλούπια μέσης πολυπλοκότητας περίπου 12 εβδομάδες και τα πολύπλοκα καλούπια υψηλής ακρίβειας μπορεί να χρειαστούν περισσότερες από 16 εβδομάδες. Ο συγκεκριμένος κύκλος εξαρτάται από το σχεδιασμό του προϊόντος, την τεχνολογία επεξεργασίας και τον χρόνο εντοπισμού σφαλμάτων.

Ε3: Ποια είναι η διάρκεια ζωής των καλουπιών σφράγισης μικρών ενισχυτικών πλακών αυτοκινήτου;

A3: Υπό κανονικές συνθήκες χρήσης και συντήρησης, η διάρκεια ζωής των καλουπιών σφράγισης μικρών ενισχυτικών πλακών μπορεί να φτάσει τους 500.000 κύκλους. Μέσω της επιλογής υλικών υψηλής ποιότητας, της κατάλληλης θερμικής επεξεργασίας και της μηχανικής κατεργασίας ακριβείας, η διάρκεια ζωής ορισμένων μήτρων μπορεί να φτάσει το 1 εκατομμύριο κύκλους. Η τακτική συντήρηση και η σωστή αποθήκευση μπορούν να παρατείνουν σημαντικά τη διάρκεια ζωής των καλουπιών.

Ε4: Πώς να εξασφαλίσετε την ακρίβεια των σφραγισμένων προϊόντων;

A4: Με τη βελτιστοποίηση των παραμέτρων της διαδικασίας μέσω της ανάλυσης CAE, την υιοθέτηση ενός συστήματος καθοδήγησης υψηλής ακρίβειας, τον έλεγχο της επιστροφής υλικού και την τακτική επιθεώρηση και διατήρηση της ακρίβειας καλουπιού, η ακρίβεια διαστάσεων των προϊόντων μπορεί να ελεγχθεί εντός ±0,1 mm, διασφαλίζοντας σταθερή και αξιόπιστη ποιότητα προϊόντος.
