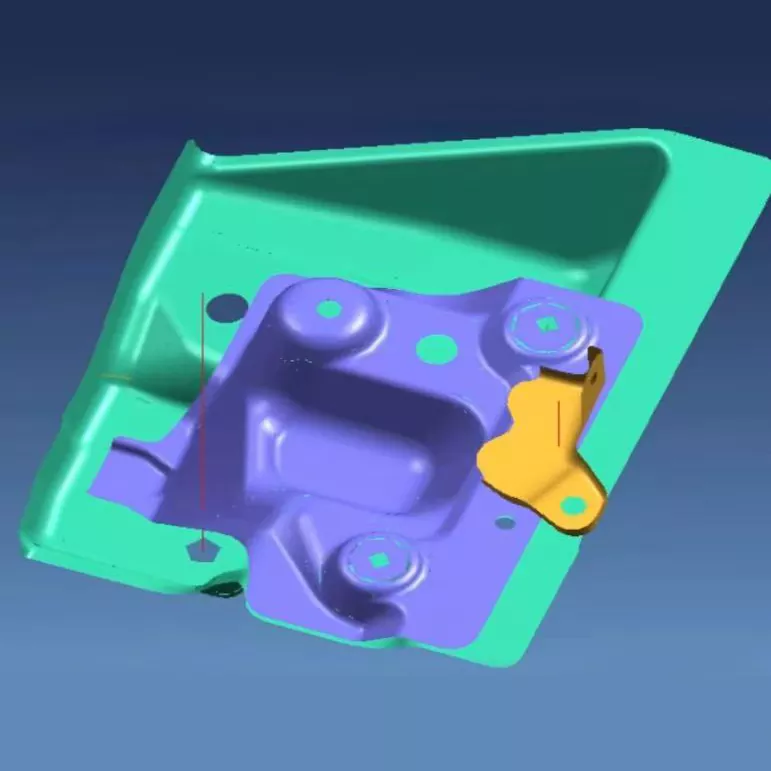

Μήτρα σφράγισης μικρού βραχίονα αυτοκινήτου

Οι μικροί βραχίονες αυτοκινήτου είναι κρίσιμα φέροντα εξαρτήματα που χρησιμοποιούνται για τη στήριξη συγκροτημάτων, τη στερέωση θέσεων, τη σύνδεση δομών και τη μεταφορά φορτίων. Οι μήτρες σφράγισης SIKAIDA Automotive Small Bracket Stamping είναι ειδικά σχεδιασμένοι για διάφορους βραχίονες ακριβείας, όπως αυτοί για κινητήρες και αναρτήσεις, ενσωματώνοντας πολύπλοκη στήριξη και τοποθέτηση οπών ακριβείας για να ανταποκρίνονται στις αυστηρές απαιτήσεις της αυτοκινητοβιομηχανίας.

Βασικά Χαρακτηριστικά Προϊόντος

1. Σχηματισμός σύνθετης δομής υποστήριξης

Παρά το συμπαγές μέγεθος και τη σύνθετη δομή των στηρίξεων, τα καλούπια SIKAIDA, μέσω ακριβούς προσομοίωσης και αντιστάθμισης ελατηρίου, ελέγχουν κρίσιμες διαστάσεις εντός ±0,1 mm, διασφαλίζοντας ότι η επιπεδότητα, η ακρίβεια των οπών και η δομική ακαμψία πληρούν τα πρότυπα.

2. Υψηλή αντοχή και υψηλή ακαμψία

Τα βασικά εξαρτήματα των Μητρών Σφράγισης Αυτοκινήτων Small Bracket χρησιμοποιούν χάλυβες καλουπιού υψηλής σκληρότητας όπως SKD11 και Cr12MoV, επιτυγχάνοντας σκληρότητα HRC 48–52 μετά από θερμική επεξεργασία. Αυτό τους επιτρέπει να αντέχουν σε κρουστικά φορτία υψηλής συχνότητας και έχουν διάρκεια ζωής που υπερβαίνει τους 500.000 κύκλους, εξασφαλίζοντας σταθερή φέρουσα ικανότητα.

3. Πολυλειτουργικός ολοκληρωμένος σχεδιασμός

Ενσωματώνοντας πολλαπλές διεργασίες όπως σφράγιση, κάμψη και διάτρηση και ενσωματώνοντας μηχανισμούς όπως πλάκες ολίσθησης και ελατήρια αζώτου, η σύνθετη επεξεργασία μπορεί να ολοκληρωθεί με μία μόνο διαδρομή, βελτιώνοντας σημαντικά την απόδοση παραγωγής και την ποιότητα του προϊόντος.

4. Θέσεις οπών ακριβείας και σύστημα σύνδεσης

Η ακρίβεια της οπής εγκατάστασης φτάνει τα ±0,05 mm και η τραχύτητα τοιχώματος της οπής Ra 0,8. Οι βελτιστοποιημένες δομές σύνδεσης με φλάντζα και πριτσίνια εξασφαλίζουν μια ασφαλή και μη χαλαρωτική σύνδεση του βραχίονα, εξασφαλίζοντας μακροχρόνια αξιόπιστη χρήση του οχήματος.

5. Έξυπνη ένθεση και βελτιστοποίηση CAE

Χρησιμοποιώντας το λογισμικό CAE όπως το AutoForm για τη βελτιστοποίηση της ένθεσης, η χρήση υλικού αυξάνεται σε πάνω από 85%, μειώνοντας αποτελεσματικά τα ελαττώματα σχηματισμού και μειώνοντας το ποσοστό σκραπ.

Περιοχές Εφαρμογής

Οι μήτρες σφράγισης SIKAIDA Automotive Small Bracket Stamping έχουν ευρείες εφαρμογές, καλύπτοντας την παραγωγή στηριγμάτων κινητήρα, ανάρτησης, ταμπλό, καθίσματος, μπαταρίας, πόρτας και συστήματος εξάτμισης.

Διαδικασία Παραγωγής

1. Σχεδιασμός Προϊόντος και Ανάλυση CAE

Η δημιουργία προσομοίωσης και η βελτιστοποίηση της διαδικασίας εκτελούνται χρησιμοποιώντας το λογισμικό CAE για τον εντοπισμό πιθανών ελαττωμάτων και τον προσδιορισμό της βέλτιστης λύσης, διασφαλίζοντας την επιτυχημένη κατασκευή καλουπιού.

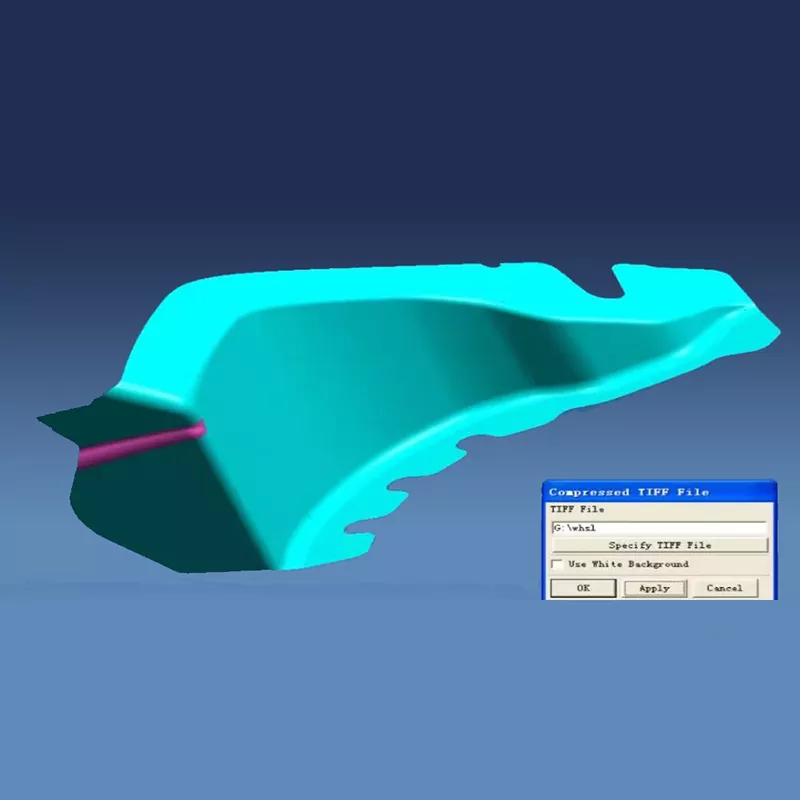

2. Σχεδίαση 3D δομής καλουπιού

Τα Automotive Small Bracket Stamping Dies χρησιμοποιούν πλήρες λογισμικό σχεδίασης 3D, όπως το UG και το CATIA, για να βελτιώσουν τις κοιλότητες, τα συστήματα καθοδήγησης και άλλα εξαρτήματα, διασφαλίζοντας μια ορθολογική δομή καλουπιού και ευκολία συντήρησης.

3. Επιλογή υλικού

Τα εξαρτήματα εργασίας είναι κατασκευασμένα από σκληρό χάλυβα καλουπιού όπως SKD11, η βάση του καλουπιού είναι κατασκευασμένη από χάλυβα 45 με θερμική επεξεργασία, τα τυπικά μέρη χρησιμοποιούν χάλυβα που φέρει GCr15 και τα εξαρτήματα διάτρησης χρησιμοποιούν χάλυβα υψηλής ταχύτητας ή τσιμεντοειδές καρβίδιο για να διασφαλιστεί η ακρίβεια και η ανθεκτικότητα.

4. Μηχανική Ακριβείας

Η τραχιά μηχανική κατεργασία επιτρέπει περιθώρια και η μηχανική κατεργασία ακριβείας εξασφαλίζει ακρίβεια. Οι επιφανειακές επεξεργασίες όπως η νιτρίωση και η σκληρή επιχρωμίωση ενισχύουν περαιτέρω τη σκληρότητα του καλουπιού και την αντοχή στη φθορά, διασφαλίζοντας την ποιότητα του προϊόντος.

5. Συναρμολόγηση και εντοπισμός σφαλμάτων

Μετά τη συναρμολόγηση ακριβείας, οι μήτρες σφράγισης μικρού βραχίονα αυτοκινήτου υποβάλλονται σε δοκιμαστική πίεση και διόρθωση σφαλμάτων. Η επιθεώρηση πρώτου τεμαχίου και η δοκιμαστική παραγωγή παρτίδας επαληθεύουν την ακρίβεια, τη σταθερότητα και την αξιοπιστία του καλουπιού.

Συχνές Ερωτήσεις

Ε1: Ποια υλικά χρησιμοποιούνται συνήθως στις μήτρες σφράγισης μικρών βραχιόνων αυτοκινήτων;

A1: Τα εξαρτήματα εργασίας χρησιμοποιούν κυρίως χάλυβες καλουπιού υψηλής σκληρότητας όπως SKD11, Cr12MoV και DC53. Το πλαίσιο καλουπιού χρησιμοποιεί δομικούς χάλυβες όπως χάλυβας 45 και Q235. Τα τυπικά εξαρτήματα, όπως οι κολώνες οδηγοί και οι δακτύλιοι, χρησιμοποιούν χάλυβα ρουλεμάν GCr15. Για περιοχές υψηλής φθοράς, όπως τρύπες διάτρησης, μερικές φορές χρησιμοποιείται σκληρό κράμα ή χάλυβας υψηλής ταχύτητας για να διασφαλιστεί η αντοχή, η σκληρότητα και η ανθεκτικότητα του καλουπιού.

Ε2: Πόσο διαρκεί ο κύκλος παραγωγής για καλούπια μικρών βραχιόνων αυτοκινήτων;

A2: Ανάλογα με την πολυπλοκότητα και τις απαιτήσεις ακρίβειας του καλουπιού, ο κύκλος παραγωγής είναι συνήθως 10-18 εβδομάδες. Τα απλά καλούπια βραχίονα χρειάζονται περίπου 10 εβδομάδες για την κατασκευή, τα καλούπια μεσαίας πολυπλοκότητας χρειάζονται 14 εβδομάδες και τα καλούπια σύνθετων βραχιόνων υψηλής ακρίβειας μπορεί να απαιτούν 18 εβδομάδες ή περισσότερο. Ο συγκεκριμένος κύκλος εξαρτάται από την πολυπλοκότητα της δομής του βραχίονα, τις απαιτήσεις ακρίβειας των οπών και τη δυσκολία της διαδικασίας κατεργασίας.

Ε3: Ποια είναι η διάρκεια ζωής των καλουπιών σφράγισης μικρού βραχίονα αυτοκινήτου;

A3: Υπό κανονικές συνθήκες χρήσης και συντήρησης, η διάρκεια ζωής των καλουπιών σφράγισης μικρών βραχιόνων μπορεί να φτάσει τους 500.000 κύκλους. Μέσω της επιλογής υλικών υψηλής ποιότητας, της κατάλληλης θερμικής επεξεργασίας και της μηχανικής κατεργασίας ακριβείας, η διάρκεια ζωής ορισμένων μήτρων μπορεί να φτάσει το 1 εκατομμύριο κύκλους. Ειδικά για εξαρτήματα υψηλής φθοράς, όπως διάτρηση, απαιτείται τακτική συντήρηση και αντικατάσταση για να διασφαλιστεί η ποιότητα του προϊόντος.

Ε4: Πώς να διασφαλίσετε την ακρίβεια και την απόδοση υποστήριξης των σφραγισμένων αγκύλων;

A4: Μέσω της ανάλυσης CAE για τη βελτιστοποίηση των παραμέτρων της διαδικασίας, της υιοθέτησης συστημάτων καθοδήγησης υψηλής ακρίβειας, του ελέγχου της επιστροφής υλικού και του τακτικού ελέγχου και διατήρησης της ακρίβειας της μήτρας, η ακρίβεια διαστάσεων του βραχίονα μπορεί να ελεγχθεί εντός ±0,1 mm και η επιπεδότητα της επιφάνειας στήριξης μπορεί να φτάσει τα 0,05 mm/m. Ταυτόχρονα, ο εύλογος δομικός σχεδιασμός και οι διαδικασίες θερμικής επεξεργασίας διασφαλίζουν ότι ο βραχίονας έχει επαρκή ακαμψία στήριξης και αντοχή σύνδεσης.

Ε5: Ποια είναι τα βασικά σημεία ελέγχου στη διαδικασία κατασκευής καλουπιών βραχίονα;

A5: Βασικά σημεία ελέγχου στην κατασκευή καλουπιών βραχίονα περιλαμβάνουν: ① Μηχανική κατεργασία με οπές ακριβείας για τη διασφάλιση της ακρίβειας της οπής εγκατάστασης. ② Υποστηρίξτε την κατεργασία επιφανειών για να εξασφαλίσετε επιπεδότητα και ομαλότητα. ③ Διαμόρφωση δομής σύνδεσης για να εξασφαλιστεί η αντοχή της σύνδεσης. ④ Διαδικασία θερμικής επεξεργασίας για εξασφάλιση σκληρότητας και σκληρότητας. ⑤ Συναρμολόγηση και αποσφαλμάτωση για να διασφαλιστεί η ακρίβεια του καλουπιού και η λειτουργική σταθερότητα. Κάθε σημείο ελέγχου απαιτεί αυστηρή επιθεώρηση ποιότητας και έλεγχο διαδικασίας.
