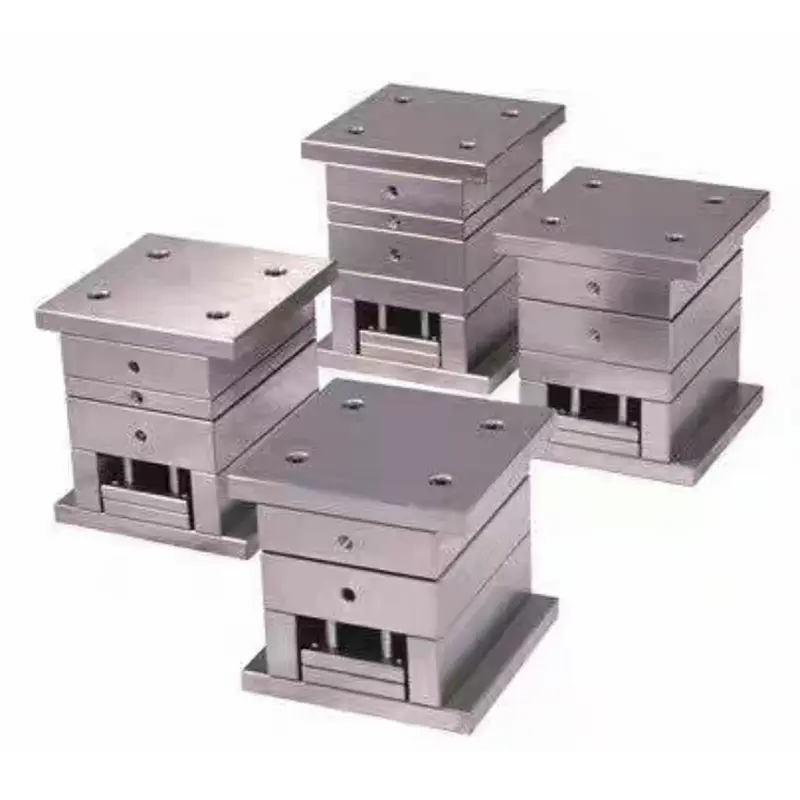

Απλοποιημένη βάση καλουπιού μικρής πύλης εξαιρετικά υψηλής ακρίβειας

Το SIKAIDA Ultra-High Precision Simplified Small Gate Mold Base είναι ένα ανεξάρτητα ανεπτυγμένο σύστημα καλουπιών ακριβείας υψηλής ποιότητας. Ενσωματώνει βελτιστοποιημένη δομή και διαδικασίες ακριβείας, ξεπερνώντας τα σημεία συμφόρησης ακριβείας και αποτελεσματικότητας των παραδοσιακών βάσεων καλουπιών. Η απλοποιημένη δομή τριών πλακών εξισορροπεί την υψηλή ακρίβεια και την ευκολία λειτουργίας. Ένα επαγγελματικό εργοστάσιο δημιουργεί μια πλήρη αλυσίδα παραγωγής, διασφαλίζοντας ότι τα προϊόντα πληρούν τα υψηλότερα βιομηχανικά πρότυπα.

Λεπτομέρειες προϊόντος

1. Πρότυπα σχεδιασμού υψηλής ακρίβειας

- Οδηγός ακριβείας: Οι κολόνες και τα μανίκια οδηγών με ακρίβεια εφαρμογής ±0,005 mm εξασφαλίζουν ακριβές κλείσιμο της κοιλότητας.

- Άκαμπτη δομή: Η ακαμψία αυξήθηκε κατά 30%, αποτρέποντας την παραμόρφωση του καλουπιού και διασφαλίζοντας τη σταθερότητα των διαστάσεων των πλαστικών μερών.

- Τοποθέτηση ακριβείας: Η ακρίβεια τοποθέτησης μεταξύ των πλακών καλουπιού είναι ±0,003 mm, θέτοντας τα θεμέλια για χύτευση υψηλής ακρίβειας.

2. Απλοποιημένο σύστημα Fine Gate

- Point Gate Control: Τα ειδικά ακροφύσια επιτρέπουν τη χύτευση ακριβείας 0,2-0,5 mm, μειώνοντας τα σημάδια της πύλης.

- Optimized Runner System: Ο βελτιστοποιημένος σχεδιασμός CAE βελτιώνει την ισορροπία ροής τήγματος κατά 40%, μειώνοντας τα ελαττώματα.

- Automatic Gate Removal: Ο ενσωματωμένος μηχανισμός κόβει αυτόματα την πύλη, εξαλείφοντας την ανάγκη για χειροκίνητη δευτερεύουσα επεξεργασία.

3. Δομή Ακρίβειας Τριών Πλακών

- Εφαρμογή τριών πλακών: Η εφαρμογή ακριβείας μεταξύ της πλάκας κοιλότητας, της πλάκας πυρήνα και της πλάκας στερέωσης διασφαλίζει την ακρίβεια χύτευσης.

- Τέσσερις οδηγοί πυλώνες: Εξασφαλίζει ομοαξονικότητα μεταξύ της κοιλότητας και του πυρήνα, αποφεύγοντας την έκκεντρη φθορά.

- Γρήγορο κλείδωμα: Μειώνει το χρόνο συναρμολόγησης καλουπιού κατά 60%, βελτιώνοντας την αποτελεσματικότητα αλλαγής καλουπιού.

4. Προηγμένο σύστημα ελέγχου θερμοκρασίας

- Έλεγχος θερμοκρασίας ακριβείας: Ανεξάρτητο κύκλωμα νερού με ακρίβεια ελέγχου θερμοκρασίας ±1℃ εξασφαλίζει σταθερή θερμοκρασία.

- Ομοιόμορφη ψύξη: Το βελτιστοποιημένο κύκλωμα νερού μειώνει την παραμόρφωση του τμήματος κατά την ψύξη.

- Rapid Cycling: Η απόδοση ψύξης βελτιώθηκε κατά 35%, ο κύκλος καλουπώματος μειώθηκε κατά 25%.

5. Σύστημα εκτίναξης ακριβείας

- Εκτίναξη ακριβείας: Οι πείροι του εκτοξευτήρα και οι ράβδοι επιστροφής συνεργάζονται για να εξασφαλίσουν ομαλό ξεκαλούπωμα των πλαστικών μερών.

- Ομοιόμορφη δύναμη εξώθησης: Η βελτιστοποιημένη διάταξη μειώνει την παραμόρφωση του πλαστικού εξαρτήματος και βελτιώνει την απόδοση.

- Ασφαλής επαναφορά: Ο μηχανισμός ελατηρίου διασφαλίζει το ασφαλές κλείσιμο του καλουπιού.

Εφαρμογές προϊόντων

1. Βιομηχανία ηλεκτρονικών: Συνδέσεις, οπτικά εξαρτήματα ακριβείας, κ.λπ. (υψηλής ακρίβειας, υψηλές απαιτήσεις φινιρίσματος επιφάνειας).

2. Αυτοκινητοβιομηχανία: Αισθητήρες, εσωτερικά μέρη ακριβείας, κ.λπ. (αυστηρές περιβαλλοντικές και δομικές απαιτήσεις).

3. Ιατρικές συσκευές: Σύριγγες, περιβλήματα οθόνης κ.λπ. (πρότυπα ιατρικής ποιότητας).

4. Εξοπλισμός επικοινωνίας: Υποδοχές οπτικών ινών, περιβλήματα ακριβείας κ.λπ. (σταθερή υψηλή ακρίβεια).

Διαδικασία Παραγωγής

1. Σχεδίαση ακριβείας: Η βάση καλουπιών με απλοποιημένη μικρή πύλη με εξαιρετικά υψηλή ακρίβεια χρησιμοποιεί λογισμικό όπως το Moldflow και το UG για την ολοκλήρωση της ανάλυσης ροής καλουπιού και του τρισδιάστατου σχεδιασμού (ακρίβεια 0,001 mm).

2. Επιλογή υλικού ακριβείας: Η βάση του καλουπιού χρησιμοποιεί χάλυβα P20/718 και η κοιλότητα/πυρήνας χρησιμοποιεί χάλυβα NAK80/S136 (σκληρότητα 48-52HRC), σε συνδυασμό με εισαγόμενα τυποποιημένα εξαρτήματα.

3. Επεξεργασία ακριβείας: Μέσω πολλαπλών διεργασιών ακριβείας, η ακρίβεια του κλειδιού είναι ±0,005mm και η τραχύτητα της επιφάνειας είναι τόσο χαμηλή όσο Ra0,2μm.

4. Συναρμολόγηση και εντοπισμός σφαλμάτων: Το συγκρότημα ελεγχόμενης θερμοκρασίας, μετά από δοκιμαστική διαμόρφωση, βελτιστοποίηση παραμέτρων και επαλήθευση ακρίβειας, πληροί τις απαιτήσεις σχεδιασμού.

Τεχνικά Πλεονεκτήματα

1. Πλεονέκτημα ακρίβειας: Ακρίβεια τοποθέτησης ≤ ±0,005mm, εξαιρετική επιφάνεια πλαστικού μέρους, μειώνοντας τη μετα-επεξεργασία.

2. Δομικό πλεονέκτημα: Απλοποιημένο σχέδιο, υψηλή ακαμψία, υψηλή τυποποίηση, εύκολη λειτουργία και συντήρηση.

3. Πλεονέκτημα απόδοσης: Υψηλή απόδοση, σταθερή λειτουργία, μεγάλη διάρκεια ζωής, μείωση του κόστους παραγωγής.

4. Λειτουργικό πλεονέκτημα: Βολική εγκατάσταση καλουπιών, απλή ρύθμιση, μείωση του χρόνου διακοπής λειτουργίας.

Σύστημα Διασφάλισης Ποιότητας

1. Ποιοτικός έλεγχος: Έλεγχος ποιότητας πλήρους διαδικασίας, πιστοποιημένος κατά ISO9001, με σαφώς καθορισμένα πρότυπα διαδικασίας.

2. Εξοπλισμός δοκιμής: Εξοπλισμένος με εξοπλισμό υψηλής ακρίβειας όπως μηχανή μέτρησης συντεταγμένων (CMM) και σύστημα ανάλυσης δεδομένων.

3. Ιχνηλασιμότητα ποιότητας: Ιχνηλασιμότητα πλήρους διαδικασίας, ολοκληρωμένη τήρηση αρχείων και συνεχής βελτιστοποίηση της διαδικασίας.

Εξυπηρέτηση μετά την πώληση και τεχνική υποστήριξη

1. Τεχνική υποστήριξη: Επαγγελματική ομάδα διαθέσιμη 24/7 για να παρέχει απομακρυσμένη διαγνωστική καθοδήγηση.

2. Υπηρεσίες εκπαίδευσης: Παρέχεται εκπαίδευση στη λειτουργία και συντήρηση και τεχνική ανταλλαγή.

3. Διασφάλιση ποιότητας: 12 μήνες εγγύηση, τακτικοί έλεγχοι και γρήγορη επίλυση προβλημάτων.

Συχνές Ερωτήσεις

Ε1: Ποιες είναι οι κύριες εφαρμογές της Βάσης καλουπιού με απλοποιημένη μικρή πύλη Ultra-High Precision;

A1: Αυτή η βάση καλουπιού είναι κυρίως κατάλληλη για τη χύτευση πλαστικών εξαρτημάτων με εξαιρετικά υψηλές απαιτήσεις για ακρίβεια διαστάσεων και ποιότητα επιφάνειας, όπως ηλεκτρονικοί σύνδεσμοι, οπτικά εξαρτήματα ακριβείας, περιβλήματα ιατρικών συσκευών και ανταλλακτικά αυτοκινήτων ακριβείας.

Ε2: Πώς είναι εγγυημένη η ακρίβεια του καλουπιού;

A2: Η ακρίβεια είναι εγγυημένη μέσω του σχεδιασμού υψηλής ακρίβειας, της επιλογής υλικών υψηλής ποιότητας, των διαδικασιών κατεργασίας ακριβείας και ενός αυστηρού συστήματος ποιοτικού ελέγχου. Η ακρίβεια των επιφανειών ζευγαρώματος κλειδιών ελέγχεται εντός ±0,005mm και η τραχύτητα της επιφάνειας της κοιλότητας φτάνει το Ra0,2μm.

Ε3: Ποια είναι η διάρκεια ζωής της Βάσης Καλουπιών Μικρής Πύλης Απλοποιημένης Υπερυψηλής Ακρίβειας;

A3: Υπό κανονικές συνθήκες χρήσης και συντήρησης, η διάρκεια ζωής του καλουπιού μπορεί να φτάσει τους 500.000-1.000.000 κύκλους. Η συγκεκριμένη διάρκεια ζωής εξαρτάται από παράγοντες όπως η δομή του προϊόντος, η επιλογή υλικού και οι συνθήκες χρήσης.

Ε4: Ποιος είναι ο κύκλος παράδοσης;

A4: Ανάλογα με την πολυπλοκότητα και την ποσότητα του καλουπιού, ο κύκλος παράδοσης είναι συνήθως 8-16 εβδομάδες. Τα απλά καλούπια μπορεί να διαρκέσουν 4-6 εβδομάδες, ενώ τα πολύπλοκα καλούπια μπορεί να χρειαστούν περισσότερες από 20 εβδομάδες.

Ε5: Προσφέρετε προσαρμοσμένες υπηρεσίες;

A5: Ναι, παρέχουμε προσαρμοσμένο σχεδιασμό και υπηρεσίες με βάση τις συγκεκριμένες ανάγκες προϊόντων του πελάτη και τα σενάρια εφαρμογής, συμπεριλαμβανομένης της δομικής βελτιστοποίησης, της επιλογής υλικού και της βελτιστοποίησης παραμέτρων της διαδικασίας χύτευσης.
