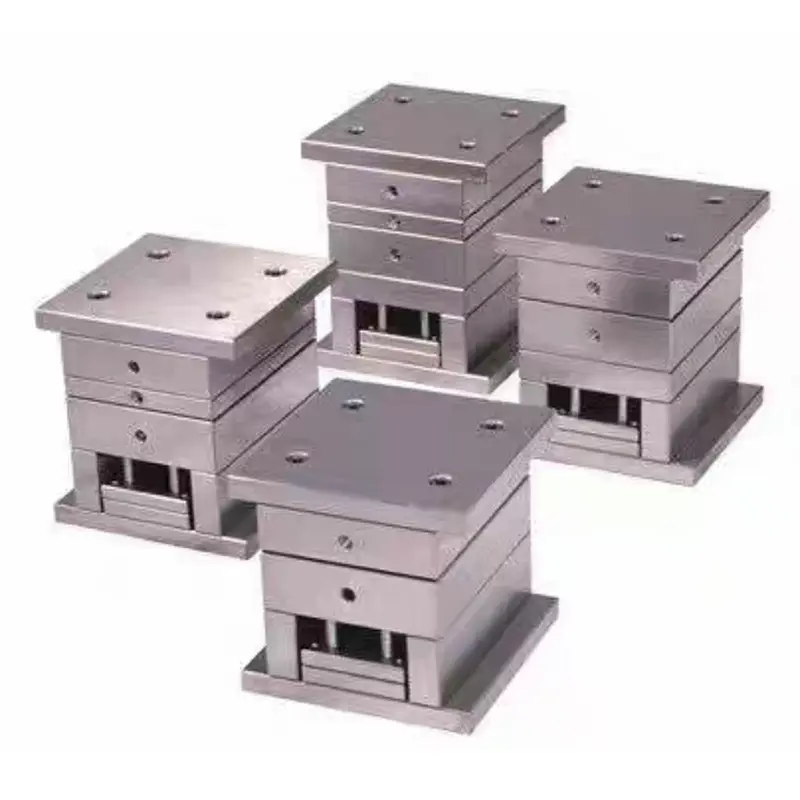

Βάση καλουπιού μεγάλης πύλης εξαιρετικά υψηλής ακρίβειας

Η βάση καλουπιών μεγάλης πύλης SIKAIDA Ultra-High Precision είναι ειδικά προσαρμοσμένη για καλούπια έγχυσης δύο πλακών, καλύπτοντας τις ανάγκες χύτευσης έγχυσης μεγάλης κλίμακας, υψηλής ακρίβειας. Ως δομικό στήριγμα καλουπιού, εξασφαλίζει αποτελεσματική και σταθερή παραγωγή. Ως αξιόπιστος προμηθευτής, η SIKAIDA διαθέτει ένα επαγγελματικό εργοστάσιο στην Κίνα, το οποίο ενσωματώνει Ε&Α, παραγωγή, δοκιμές και υπηρεσίες μετά την πώληση για να παρέχει λύσεις σε παγκόσμιους πελάτες.

Λεπτομέρειες προϊόντος

1. Πρότυπα σχεδιασμού υψηλής ακρίβειας

- Ακρίβεια διαστάσεων: Συνδυαστικές επιφάνειες πυρήνων εντός ±0,005mm, σύστημα καθοδήγησης εντός ±0,002mm, εξασφαλίζοντας την εφαρμογή του εξαρτήματος.

- Επιπεδότητα: Παραλληλισμός άνω και κάτω πλάκας εντός 0,02 mm/m, αποφεύγοντας την ανομοιόμορφη παραμόρφωση υπό πίεση έγχυσης.

- Ακρίβεια θέσης: Θέση οπής κολόνας οδηγού ±0,01mm, θέση οπής τοποθέτησης πείρου ±0,008mm, εξασφαλίζοντας ακριβή ευθυγράμμιση των κινούμενων και σταθερών καλουπιών.

2. Στατική Μελέτη Μεγάλης Κλίμακας

- Προδιαγραφές: Συμβατό με καλούπια που κυμαίνονται από 400mm×400mm έως 1200mm×800mm, καλύπτοντας τις κύριες ανάγκες χύτευσης με έγχυση μεγάλης κλίμακας.

- Βελτιστοποίηση πάχους: Η ανάλυση πεπερασμένων στοιχείων βελτιστοποιεί το πάχος του τοίχου, την αντοχή εξισορρόπησης και την εξοικονόμηση υλικού.

- Ενισχυμένη δομή: Οι ενσωματωμένες ενισχυτικές νευρώσεις από πλέγμα αντιστέκονται στην παραμόρφωση της πίεσης έγχυσης, εξασφαλίζοντας μακροχρόνια σταθερότητα.

3. Σύστημα καθοδήγησης υψηλής ακαμψίας

- Οδηγοί κολώνες και δακτύλιοι: Υλικό SKD61 με επιφανειακή σκλήρυνση, χαμηλή τριβή, υψηλή αντοχή στη φθορά, παράταση της διάρκειας ζωής.

- Ακρίβεια καθοδήγησης: Οδηγός τεσσάρων κολόνων με διάκενο 0,01-0,02 mm, αποτρέποντας την κακή ευθυγράμμιση του καλουπιού.

- Σύστημα επαναφοράς: Η ράβδος επαναφοράς ακριβείας εξασφαλίζει σταθερό κλείσιμο του καλουπιού, μειώνοντας τον ρυθμό σκραπ.

4. Σύστημα ψύξης υψηλής απόδοσης

- Cooling Water Circuit: Η τρισδιάστατη εκτύπωση της σύμμορφης ψύξης βελτιώνει την απόδοση πάνω από 30% και μειώνει τον χρόνο ψύξης.

- Ακρίβεια ελέγχου θερμοκρασίας: ±1℃, διασφαλίζοντας τη σταθερότητα των διαστάσεων του προϊόντος και αποτρέποντας την παραμόρφωση.

- Ταχεία κυκλοφορία: Η βελτιστοποιημένη διάταξη κυκλώματος νερού μειώνει τον χρόνο του κύκλου χύτευσης με έγχυση κατά 20-25%.

5. Σύστημα τοποθέτησης και σύσφιξης ακριβείας

- Σύστημα τοποθέτησης: Οι ακίδες και οι δακτύλιοι τοποθέτησης έχουν ακρίβεια προσαρμογής H7/g6, εξασφαλίζοντας ακριβή τοποθέτηση.

- Μηχανισμός σύσφιξης: Τα μπουλόνια υψηλής αντοχής με σχεδίαση κατά της χαλάρωσης εξασφαλίζουν ομοιόμορφη δύναμη σύσφιξης και αποτρέπουν τη φθορά της μούχλας.

- Προστασία ασφαλείας: Οι ενσωματωμένοι διακόπτες ορίου αποτρέπουν την κακή λειτουργία και διασφαλίζουν την ασφάλεια της παραγωγής.

Βασικά Χαρακτηριστικά

1. Εξαιρετικά υψηλή ακρίβεια: Φτάνει σε διεθνές προηγμένο επίπεδο, ικανοποιώντας τις απαιτήσεις προϊόντων υψηλής ακρίβειας.

2. Ισχυρή σταθερότητα: Βελτιστοποιημένη σχεδίαση και επιλογή υλικού, κατάλληλη για παραγωγή υψηλής έντασης.

3. Υψηλή απόδοση και εξοικονόμηση ενέργειας: Συντομεύει τον κύκλο παραγωγής και βελτιώνει την αποδοτικότητα της παραγωγής.

4. Ανθεκτικό: Υψηλή αντοχή στη φθορά και αντοχή στη διάβρωση, μειώνοντας το κόστος αντικατάστασης.

Περιοχές Εφαρμογής

Η βάση καλουπιών υπερυψηλής ακρίβειας μεγάλης πύλης χρησιμοποιείται ευρέως σε μεγάλης κλίμακας εφαρμογές χύτευσης με έγχυση ακριβείας, όπως εσωτερικούς χώρους αυτοκινήτων, περιβλήματα οικιακών συσκευών και ηλεκτρονικά προϊόντα, παρέχοντας υποστήριξη για παραγωγή υψηλής ποιότητας σε διάφορες βιομηχανίες.

Εισαγωγή στη διαδικασία παραγωγής

1. Ανάλυση και Προσομοίωση Σχεδιασμού

- Η προσομοίωση CAE της δομής, της αγωγιμότητας θερμότητας και της διαδικασίας χύτευσης με έγχυση εξασφαλίζει λογικό σχεδιασμό.

- Η ανάλυση ροής καλουπιών βελτιστοποιεί τα κανάλια νερού και προβλέπει ελαττώματα καλουπώματος. Η ανάλυση πεπερασμένων στοιχείων επαληθεύει την αντοχή και την ακαμψία.

2. Διαδικασία κατεργασίας ακριβείας

- Ακατέργαστη μηχανική κατεργασία (μηχανή φρέζας CNC, ακρίβεια 0,1mm) → Τελική κατεργασία (υψηλής ταχύτητας CNC, Ra≤0,8μm).

- Ειδική κατεργασία (EDM για σύνθετες επιφάνειες) + λείανση ακριβείας + χειροκίνητο φινίρισμα εξασφαλίζει ακρίβεια.

3. Θερμική επεξεργασία και επεξεργασία επιφάνειας

Η επεξεργασία θερμοκρασίας (HRC28-32), η σκλήρυνση της επιφάνειας (οδηγοί στύλοι και δακτύλιοι HRC48-52), η αντιδιαβρωτική επεξεργασία βελτιώνει την αντοχή στη σκουριά.

4. Συναρμολόγηση και εντοπισμός σφαλμάτων ακριβείας: Καθαρισμός με υπερήχους → συναρμολόγηση ακριβείας → επιθεώρηση μηχανής μέτρησης συντεταγμένων (CMM) → δοκιμαστική χύτευση T0, εξασφαλίζοντας ακρίβεια και σταθερότητα.

Αναπτυξιακές Τάσεις:

1. Ευφυής Ένταξη

Οι αισθητήρες είναι ενσωματωμένοι στη βάση καλουπιού μεγάλης πύλης Ultra-High Precision για παρακολούθηση σε πραγματικό χρόνο. Η τεχνητή νοημοσύνη βελτιστοποιεί τις παραμέτρους της διαδικασίας, προβλέπει τη συντήρηση του εξοπλισμού και μειώνει το κόστος διακοπής λειτουργίας.

2. Καινοτομία Κατασκευής Πρόσθετων

3D εκτύπωση με ομοιόμορφη ψύξη και ενσωματωμένη χύτευση. Η βελτιστοποίηση τοπολογίας επιτυγχάνει ελαφρύ βάρος (μείωση βάρους 30%).

3. Τεχνολογία παραγωγής υψηλής απόδοσης

Γρήγορη σύσφιξη καλουπιού (μείωση 50% στον χρόνο αλλαγής καλουπιού), προσαρμόσιμη σε αυτοματοποιημένες γραμμές παραγωγής και βελτιστοποίηση των παραμέτρων διεργασίας βάσει δεδομένων.

Συχνές Ερωτήσεις:

Ε1: Ποια είναι τα κύρια υλικά της βάσης καλουπιών μεγάλης πύλης εξαιρετικά υψηλής ακρίβειας;

A1: Το κύριο υλικό της βάσης του καλουπιού είναι δομικός χάλυβας άνθρακα υψηλής ποιότητας 45# ή 50#. Οι κολώνες οδηγών και οι δακτύλιοι χρησιμοποιούν χάλυβες ρουλεμάν όπως SKD61 και SUJ2. Ορισμένες εφαρμογές υψηλής τεχνολογίας χρησιμοποιούν προ-σκληρυμένο χάλυβα καλουπιού P20 ή 738H.

Ε2: Ποιος είναι ο τυπικός κύκλος κατασκευής της βάσης καλουπιού;

A2: Ανάλογα με την πολυπλοκότητα και το μέγεθος, ο κύκλος κατασκευής είναι γενικά 15-45 ημέρες. Οι τυπικές βάσεις καλουπιών χρειάζονται 15-20 ημέρες, ενώ οι μη τυπικές προσαρμοσμένες βάσεις καλουπιών απαιτούν 30-45 ημέρες, συμπεριλαμβανομένης ολόκληρης της διαδικασίας σχεδιασμού, επεξεργασίας, θερμικής επεξεργασίας, συναρμολόγησης και δοκιμής.

Ε3: Πώς να εξασφαλίσετε την ακρίβεια και τη σταθερότητα της βάσης του καλουπιού;

A3: Η ακρίβεια διασφαλίζεται μέσω των ακόλουθων μέτρων: ① Η αυστηρή διαδικασία θερμικής επεξεργασίας εξασφαλίζει τη σταθερότητα του υλικού. ② Ο εξοπλισμός μηχανικής κατεργασίας ακριβείας εξασφαλίζει την ακρίβεια επεξεργασίας. ③ Ένα πλήρες σύστημα δοκιμών επαληθεύει την τελική ακρίβεια. ④ Η θεραπεία πρόληψης σκουριάς και διάβρωσης εξασφαλίζει μακροπρόθεσμη ακρίβεια.

Ε4: Για ποιες διαδικασίες χύτευσης με έγχυση είναι κατάλληλη η βάση καλουπιού μεγάλης πύλης εξαιρετικά υψηλής ακρίβειας;

A4: Αυτή η βάση καλουπιού είναι κατάλληλη για διάφορες διαδικασίες χύτευσης με έγχυση, όπως χύτευση με έγχυση υψηλής πίεσης, χύτευση με έγχυση χαμηλής πίεσης, χύτευση με έγχυση δύο χρωμάτων και IMD (In-Mold Decoration) και είναι ιδιαίτερα κατάλληλη για προϊόντα που απαιτούν υψηλή ποιότητα εμφάνισης και ακριβή ακρίβεια διαστάσεων.

Ε5: Πώς να διατηρήσετε και να συντηρήσετε τη βάση του καλουπιού;

A5: ① Ελέγχετε τακτικά τη λίπανση των οδηγών και των χιτωνίων οδηγών και προσθέτετε γράσο εγκαίρως. ② Διατηρήστε το πλαίσιο του καλουπιού καθαρό και καθαρίστε εγκαίρως την υπολειμματική κόλλα και τα υπολείμματα. ③ Ελέγχετε τακτικά την ακρίβεια και προσαρμόστε την έγκαιρα εάν εντοπιστεί κάποια ανωμαλία. ④ Εφαρμόστε αντισκωριακό λάδι και αποθηκεύστε σωστά όταν δεν το χρησιμοποιείτε για μεγάλο χρονικό διάστημα.
