Βάση καλουπιού απλοποιημένης τυπικής ακρίβειας μικρής πύλης

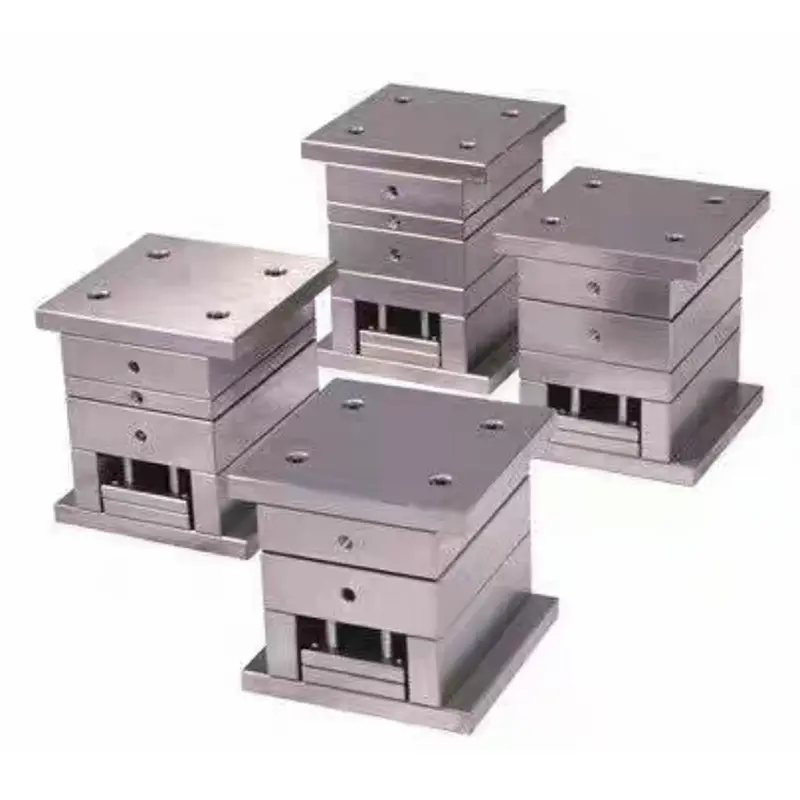

Αυτή η τυπική απλοποιημένη βάση καλουπιού μικρής πύλης ακριβείας διαθέτει δομή τριών πλακών με σημειακή πύλη, βελτιστοποιημένη από τις παραδοσιακές βάσεις καλουπιού με λεπτή πύλη. Οι περιττοί βοηθητικοί μηχανισμοί εξαλείφονται, απλοποιώντας τη σχεδίαση διατηρώντας παράλληλα τις βασικές λειτουργίες. Κατασκευασμένο σε κινεζικό εργοστάσιο που ενσωματώνει Ε&Α, παραγωγή και ποιοτικό έλεγχο, είναι ένας αξιόπιστος προμηθευτής στη βιομηχανία χύτευσης πλαστικών. Το προϊόν είναι κατάλληλο για πλαστικά προϊόντα μαζικής παραγωγής με απλά σχήματα και ομοιόμορφο πάχος τοιχώματος. Η υψηλή του κόστους-αποτελεσματικότητα και η σταθερότητά του το έχουν κάνει δημοφιλές σε διάφορους κλάδους.

Βασικά Χαρακτηριστικά

1. Δομικά χαρακτηριστικά

- Δομή τριών πλακών: Αποτελείται από μια σταθερή πλάκα, μια κινούμενη πλάκα και μια πλάκα εκτίναξης, με οδηγούς στύλους και δακτυλίους για ακριβή καθοδήγηση. έγχυση ενός σημείου με πύλη σημείου, σύντομη διαδρομή ροής, ελάχιστα υπολείμματα, κατάλληλη για μικρά προϊόντα.

- Απλοποιημένος σχεδιασμός: Εξαλείφει πολύπλοκους βοηθητικούς μηχανισμούς, με αποτέλεσμα απλή δομή και μειωμένο κόστος και πολυπλοκότητα κατασκευής.

- Standard Precision: Ακρίβεια διαστάσεων ±0,05mm, τραχύτητα επιφάνειας ≤Ra0,8μm, που ικανοποιεί τις απαιτήσεις γενικών πλαστικών εξαρτημάτων χωρίς πρόσθετη επεξεργασία.

2. Modular Standard Design: Η Standard Precision Simplified Small Gate Mold Base υιοθετεί διεθνή πρότυπα όπως τα LKM και HASCO, με κοινά μοντέλα όπως το 2020 και το 2025, που επιτρέπουν γρήγορη διαμόρφωση και αντικατάσταση. ο αρθρωτός σχεδιασμός διευκολύνει τη συντήρηση και παρατείνει τη διάρκεια ζωής.

3. Σχεδιασμός συστήματος ψύξης: Ένας συμβατικός σχεδιασμός κυκλώματος νερού ψύξης προσφέρει μέτρια απόδοση και απλή διάταξη, ικανοποιώντας τις απαιτήσεις ψύξης ενώ διευκολύνει την επεξεργασία και τη συντήρηση, μειώνοντας το κόστος αργότερα.

4. Πλεονεκτήματα Point Gate: Διάμετρος Point Gate 0,5-2mm, ελάχιστα και εύκολα αφαιρούμενα σημάδια, κατάλληλα για πλαστικά με καλή ρευστότητα όπως PP και ABS, διασφαλίζοντας την ποιότητα του προϊόντος.

Εφαρμογές

Η Standard Precision Simplified Small Gate Mold Base είναι κατάλληλη για μαζική παραγωγή πλαστικών προϊόντων, όπως περιβλήματα μικρών συσκευών και ηλεκτρονικά κουμπιά. Είναι συμβατό με προϊόντα που έχουν απλό σχήμα, έχουν ομοιόμορφο πάχος τοιχώματος και δεν έχουν ιδιαίτερες απαιτήσεις εμφάνισης, καλύπτοντας τις ανάγκες πολλαπλών βιομηχανιών.

Οικονομικά Πλεονεκτήματα

1. Ελεγχόμενα κόστη: Οι βάσεις καλουπιών υψηλής ακρίβειας εξοικονομούν 30%-50% στο κόστος υλικού και επεξεργασίας, ενισχύοντας την ανταγωνιστικότητα των πελατών.

2. Σύντομος χρόνος κύκλου: Ο κύκλος παραγωγής 2-4 εβδομάδων επιτρέπει την ταχεία απόκριση της αγοράς και συντομεύει τον χρόνο κυκλοφορίας του προϊόντος.

3. Εύκολη λειτουργία: Σαφής δομή, απλή συναρμολόγηση και συντήρηση, χαμηλές απαιτήσεις δεξιοτήτων για τους χειριστές, διευκολύνοντας την παραγωγή μεγάλης κλίμακας.

Διαδικασία Παραγωγής

1. Στάδιο σχεδίασης: Προσδιορίστε τη δομή του καλουπιού με βάση τις παραμέτρους του πλαστικού προϊόντος, επιλέξτε μια κατάλληλη τυπική βάση καλουπιού και σχεδιάστε την κοιλότητα και τον πυρήνα χρησιμοποιώντας λογισμικό όπως το UG και το Pro/E, λαμβάνοντας υπόψη βασικούς παράγοντες διαδικασίας.

2. Επιλογή υλικού

Η Standard Precision Simplified Small Gate Mold Base χρησιμοποιεί ανθρακούχο δομικό χάλυβα όπως ατσάλι 45. Οι οδηγοί πυλώνες και δακτύλιοι είναι κατασκευασμένοι από ανθεκτικό στη φθορά χάλυβα. Η κοιλότητα και ο πυρήνας είναι κατασκευασμένα από προ-σκληρυμένο χάλυβα καλουπιού όπως P20 (HRC30-35). Τα τυπικά ανταλλακτικά προέρχονται από εξειδικευμένους κατασκευαστές.

3. Ροή επεξεργασίας

- Ακατέργαστη κατεργασία: Τραχιά κατεργασία της πλάκας και της κοιλότητας του καλουπιού, αφήνοντας περιθώριο 0,5-1mm.

- Finish Machining: Κατεργασία με CNC της κοιλότητας, κοπή με σύρμα σύνθετων εξαρτημάτων και ταυτόχρονη διάτρηση και τρύπημα.

- Θερμική επεξεργασία: Σκλήρυνση της κοιλότητας και του πυρήνα σε HRC30-35 για βελτίωση της αντοχής στη φθορά.

- Επεξεργασία Επιφανείας: Στίλβωση της κοιλότητας σε Ra0,8μm.

4. Συναρμολόγηση και εντοπισμός σφαλμάτων

Συναρμολογήστε τα τυπικά εξαρτήματα και την κοιλότητα/πυρήνα, τοποθετήστε τα στη μηχανή χύτευσης με έγχυση για δοκιμαστική χύτευση και ρύθμιση παραμέτρων. Ρυθμίστε την κοιλότητα με βάση τα αποτελέσματα της δοκιμαστικής χύτευσης και επιλύστε κοινά ελαττώματα.

Αναπτυξιακές Τάσεις

1. Τυποποίηση και αρθροποίηση: Βελτιώστε την τυποποίηση για να επιτύχετε ταχεία κατασκευή διαμόρφωσης και να συντομεύσετε τους κύκλους παράδοσης.

2. Έξυπνη Κατασκευή: Συνδυασμός τεχνολογίας ψηφιακού αυτοματισμού για τη βελτίωση της ακρίβειας και της αποτελεσματικότητας της επεξεργασίας.

3. Ψύξη υψηλής απόδοσης: Βελτιστοποιημένη διάταξη καναλιού νερού για βελτίωση της απόδοσης ψύξης, ενώ παράλληλα ελέγχεται το κόστος.

4. Ελαφρύ και μακράς διαρκείας: Βελτιστοποιημένη δομή και υλικά για μείωση του βάρους, βελτίωση της αντοχής στη φθορά και παράταση της διάρκειας ζωής.

Συχνές Ερωτήσεις

Ε1: Για ποια πλαστικά προϊόντα είναι κατάλληλη η Βάση καλουπιού για μικρές πύλες τυπικής απλοποιημένης ακρίβειας;

A1: Κατάλληλο για μικρού έως μεσαίου μεγέθους πλαστικά μέρη, όπως περιβλήματα συσκευών, κουμπιά ηλεκτρονικών προϊόντων, δοχεία καθημερινής ανάγκης, αξεσουάρ χαρτικών κ.λπ. Ιδιαίτερα κατάλληλο για προϊόντα μαζικής παραγωγής με σχετικά απλά σχήματα, ομοιόμορφο πάχος τοιχώματος και χαμηλές απαιτήσεις εμφάνισης.

Ε2: Ποια είναι η κύρια διαφορά μεταξύ των απλοποιημένων βάσεων καλουπιών και των βάσεων καλουπιών υψηλής ακρίβειας;

A2: Οι κύριες διαφορές βρίσκονται στην πολυπλοκότητα της δομής, στο επίπεδο ακρίβειας και στις απαιτήσεις ποιότητας επιφάνειας. Οι απλοποιημένες βάσεις καλουπιών εξαλείφουν πολύπλοκους βοηθητικούς μηχανισμούς, υιοθετούν μια τυποποιημένη απλή δομή, ελέγχουν την ακρίβεια διαστάσεων εντός ±0,05 mm και απαιτούν τραχύτητα επιφάνειας Ra0,8μm ή μικρότερη. Το κόστος είναι συνήθως 30%-50% χαμηλότερο από τις βάσεις καλουπιών υψηλής ακρίβειας.

Ε3: Ποια είναι τα πλεονεκτήματα των σημειακών πυλών;

A3: Οι σημειακές πύλες έχουν μικρή διάμετρο (συνήθως 0,5-2 mm), με αποτέλεσμα μικρότερα σημάδια πύλης που αφαιρούνται εύκολα και δεν επηρεάζουν την εμφάνιση του προϊόντος. Η διαδικασία είναι πιο σύντομη, γεγονός που είναι ευεργετικό για την πλήρη πλήρωση μικρών προϊόντων και είναι ιδιαίτερα κατάλληλη για πλαστικά υλικά με καλή ρευστότητα όπως PP, ABS και PS.

Ε4: Πόσο διαρκεί ο κύκλος κατασκευής καλουπιών;

A4: Ο κύκλος κατασκευής για μια τυπική απλοποιημένη βάση καλουπιού μικρής πύλης ακριβείας είναι συνήθως 2-4 εβδομάδες. Λόγω της απλής δομής και των λιγότερων βημάτων επεξεργασίας, ο κύκλος παραγωγής μπορεί να συντομευτεί κατά 30%-50% σε σύγκριση με πολύπλοκα καλούπια υψηλής ακρίβειας, επιτρέποντας ταχεία ανταπόκριση στις απαιτήσεις της αγοράς.

Ε5: Πώς να επιλέξετε τις κατάλληλες προδιαγραφές βάσης καλουπιού;

A5: Η επιλογή των σωστών προδιαγραφών βάσης καλουπιού απαιτεί να ληφθούν υπόψη παράγοντες όπως το μέγεθος του προϊόντος, το μοντέλο της μηχανής χύτευσης με έγχυση και οι απαιτήσεις όγκου παραγωγής. Οι κοινές προδιαγραφές περιλαμβάνουν μοντέλα όπως 2020, 2025, 3030 και 4040. Είναι γενικά κατάλληλο το μέγεθος του προϊόντος να είναι εντός του 80% του μεγέθους της κοιλότητας του καλουπιού. Συνιστάται η επιλογή των προδιαγραφών βάσης καλουπιού με βάση τις μέγιστες εξωτερικές διαστάσεις του προϊόντος συν ένα κατάλληλο περιθώριο.
