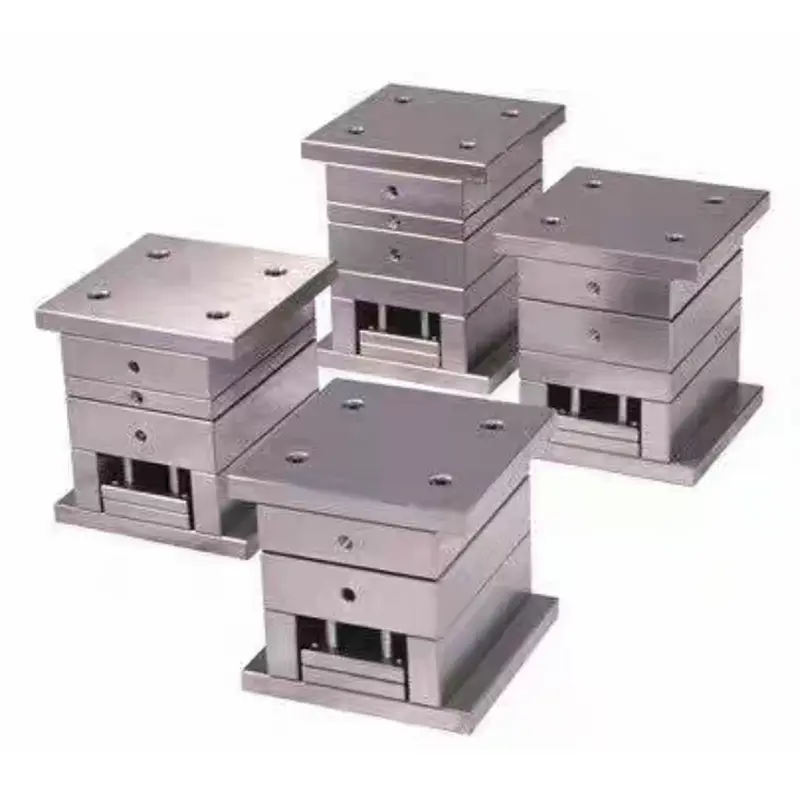

Τυπική βάση καλουπιού μεγάλης πύλης ακριβείας

Η βάση καλουπιού SIKAIDA Standard Precision Large Gate έχει σχεδιαστεί ειδικά για συστήματα χύτευσης με έγχυση δύο πλακών. Χρησιμοποιεί μια μεγάλη πύλη για σταθερή ροή τήγματος και βολική λειτουργία, καθιστώντας την μια οικονομικά αποδοτική επιλογή για μαζική παραγωγή πλαστικών εξαρτημάτων μέσης ακρίβειας. Ως αξιόπιστος προμηθευτής, η SIKAIDA τηρεί τα διεθνή πρότυπα, διασφαλίζοντας την εναλλαξιμότητα και τη συνέπεια των προϊόντων και παρέχοντας υπηρεσίες ταχείας παράδοσης σε παγκόσμιους αγοραστές.

Δομικά Χαρακτηριστικά

Αυτή η βάση καλουπιού μεγάλης πύλης Standard Precision διαθέτει δομή δύο πλακών, που αποτελείται από τυπικά εξαρτήματα όπως μια σταθερή βάση καλουπιού και μια κινούμενη βάση καλουπιού. Εξοπλισμένο με οδηγούς κολόνες και δακτυλίους ακριβείας, εξασφαλίζει ακριβή ευθυγράμμιση της κοιλότητας και του πυρήνα. Ο σχεδιασμός της μεγάλης πύλης επιτρέπει στο τήγμα να εισέλθει απευθείας στην κοιλότητα, με αποτέλεσμα χαμηλή αντίσταση ροής, σταθερό γέμισμα και συμβατότητα με τα κύρια πρότυπα όπως τα LKM, HASCO και DME, προσφέροντας ισχυρή εναλλαξιμότητα.

Εφαρμογές

Η Standard Precision Large Gate Mold Base είναι κατάλληλη για χύτευση με έγχυση των περισσότερων θερμοπλαστικών πλαστικών όπως PP και ABS, ικανοποιώντας τις απαιτήσεις μέσης ακρίβειας των βαθμών IT7-IT8. Χρησιμοποιείται ευρέως στην παραγωγή περιβλημάτων οικιακών συσκευών, εσωτερικών ανταλλακτικών αυτοκινήτων, περιβλημάτων ηλεκτρονικών προϊόντων και καθημερινών καταναλωτικών αγαθών όπως πλαστικοί κάδοι.

Κατασκευαστικά πλεονεκτήματα

Η σειρά βάσης καλουπιών της SIKAIDA προσφέρει σημαντικά πλεονεκτήματα: Όσον αφορά το κόστος, οι απλοποιημένες διαδικασίες και η υψηλή χρήση τυπικών εξαρτημάτων μειώνουν το κόστος κατά 30%-50% σε σύγκριση με καλούπια υψηλής ακρίβειας. Όσον αφορά τον χρόνο κύκλου, η υψηλή τυποποίηση επιτρέπει την ολοκλήρωση της κατασκευής σε 15-25 ημέρες, μειώνοντας το χρόνο κατά περισσότερο από 40% σε σύγκριση με προσαρμοσμένα καλούπια υψηλής ακρίβειας. Όσον αφορά τη συντήρηση, η απλή δομή και τα τυποποιημένα εξαρτήματα διευκολύνουν την καθημερινή συντήρηση και μειώνουν το χρόνο διακοπής λειτουργίας.

Τεχνικές Παράμετροι

Τυπική ακρίβεια: Βάση καλουπιού μεγάλης πύλης βαθμού ακριβείας IT7-IT8, τραχύτητα επιφάνειας Ra 0,8-1,6μm. βάση καλουπιού από χάλυβα 45# ή προ-σκληρυμένο χάλυβα P20, κοιλότητα και πυρήνας από P20, 718H και άλλους χάλυβες καλουπιού. Διάσταση καναλιών νερού ψύξης 80-120 mm, απόσταση ακίδων μηχανικής εκτίναξης 150-200 mm, κατάλληλη για μηχανές χύτευσης με έγχυση 50-500 τόνων.

Διαδικασία Παραγωγής

1. Στάδιο Σχεδιασμού

Το στάδιο του σχεδιασμού χρησιμοποιεί λογισμικό όπως το UG και το SolidWorks για την ολοκλήρωση της τρισδιάστατης μοντελοποίησης και της σχεδίασης κοιλότητας/πυρήνα, για τη δημιουργία μιας τυπικής λίστας εξαρτημάτων και την προμήθεια τους, καθώς και για την παραγωγή σχεδίων για την καθοδήγηση της επακόλουθης επεξεργασίας.

2. Στάδιο επεξεργασίας

Το στάδιο της επεξεργασίας αποτελείται από τρία μέρη: ακατέργαστη κατεργασία για την αφαίρεση της περίσσειας υλικού, κατεργασία των επιπέδων και των οπών των κύριων εξαρτημάτων. φινίρισμα της κατεργασίας με χρήση υψηλής ταχύτητας κατεργασίας CNC εξαρτημάτων ακριβείας για να διασφαλιστεί η επιπεδότητα της επιφάνειας διαχωρισμού και η ακρίβεια των καναλιών του νερού ψύξης. Η επιφανειακή επεξεργασία περιλαμβάνει σκλήρυνση της κοιλότητας και του πυρήνα, λεπτή λείανση της διαχωριστικής επιφάνειας και στίλβωση της εξωτερικής επιφάνειας όπως απαιτείται.

3. Συναρμολόγηση και εντοπισμός σφαλμάτων

Η συναρμολόγηση και ο εντοπισμός σφαλμάτων ξεκινούν με την εγκατάσταση τυπικών εξαρτημάτων όπως οι κολώνες οδηγών και τα χιτώνια οδηγών. Μετά τη δοκιμή του συστήματος ψύξης για διαρροές με χρήση νερού, ένα δοκιμαστικό καλούπι λειτουργεί στη μηχανή χύτευσης με έγχυση για προσαρμογή των παραμέτρων. Η μαζική παραγωγή μπορεί να ξεκινήσει αφού το πρώτο κομμάτι περάσει την επιθεώρηση.

Αναπτυξιακές Τάσεις

Η ανάπτυξη της Βάσης καλουπιού Standard Precision Large Gate παρουσιάζει τέσσερις κύριες τάσεις: η τυποποίηση και η σπονδυλοποίηση βελτιώνουν την εναλλαξιμότητα και συντομεύουν τον χρόνο κύκλου. Η τεχνολογία επεξεργασίας υψηλής απόδοσης ενισχύει την ακρίβεια και την αποτελεσματικότητα. Η έξυπνη κατασκευή επιτρέπει την παρακολούθηση και τη βελτιστοποίηση της παραγωγής. και ο ελαφρύς σχεδιασμός και η εξοικονόμηση ενέργειας μειώνει το κόστος και την κατανάλωση ενέργειας.

Η τυποποιημένη βάση καλουπιών μεγάλης πύλης ακριβείας της SIKAIDA συνδυάζει την απλότητα, την αποτελεσματικότητα και την οικονομία, καθιστώντας την έναν βασικό εξοπλισμό για χύτευση με έγχυση πλαστικού γενικής χρήσης. Αξιοποιώντας τα επαγγελματικά της εργοστάσια στην Κίνα, η SIKAIDA βελτιστοποιεί συνεχώς την ποιότητα, παρέχοντας σταθερές και οικονομικά αποδοτικές λύσεις βάσης καλουπιών για την παγκόσμια βιομηχανία παραγωγής.
