Καλούπι έγχυσης αμαξώματος μπροστινού προφυλακτήρα αυτοκινήτου

Το καλούπι έγχυσης αμαξώματος μπροστινού προφυλακτήρα αυτοκινήτου είναι ένας βασικός εξοπλισμός για εξωτερικά εξαρτήματα αυτοκινήτων, που χρησιμοποιείται για την παραγωγή εξαρτημάτων μπροστινής προστασίας για οχήματα. Έχει εξελιχθεί από μεταλλικά μέρη σφράγισης σε ελαφριά πλαστικά μέρη. Τα καλούπια SIKAIDA ενσωματώνουν προηγμένες δυνατότητες σχεδιασμού και κατασκευής, με αυστηρό ποιοτικό έλεγχο σε όλη τη διαδικασία του εργοστασίου, εξασφαλίζοντας σταθερά και ανθεκτικά προϊόντα.

Λεπτομέρειες προϊόντος

1. Δομή και λειτουργία προϊόντος

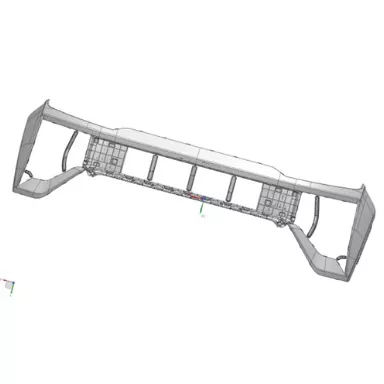

Αυτό το καλούπι έγχυσης αμαξώματος μπροστινού προφυλακτήρα αυτοκινήτου χρησιμοποιείται για την παραγωγή καλυμμάτων μπροστινού προφυλακτήρα. Ο πλαστικός προφυλακτήρας αποτελείται από ένα εξωτερικό πλαίσιο, υλικό απορρόφησης κραδασμών και μια ατσάλινη εγκάρσια δοκό. Διατίθεται σε δύο τύπους διαχωριστικής γραμμής: εξωτερική χωρίστρα (ορατή γραμμή διαχωρισμού) και εσωτερική διαχωριστική γραμμή (κρυφή διαχωριστική γραμμή, κατάλληλη για οχήματα μεσαίας και υψηλής ποιότητας). Οι βασικές λειτουργίες περιλαμβάνουν προστασία από σύγκρουση, εγκατάσταση εξαρτημάτων, εξαερισμό, διακόσμηση και προστασία πεζών.

2. Εφαρμογή Υλικού

Ο προφυλακτήρας χρησιμοποιεί σύστημα PP+EPDM+TD20, με PP ως υλικό βάσης, ενισχυτική ελαστικότητα EPDM και ενισχυτική ακαμψία TD20. Τα υλικά είναι ελαφριά, ανθεκτικά στις κρούσεις, ανθεκτικά στις καιρικές συνθήκες, εύκολα στην επεξεργασία, οικονομικά αποδοτικά και ανακυκλώσιμα, ικανοποιώντας τις απαιτήσεις παραγωγής και προστασίας του περιβάλλοντος.

3. Προδιαγραφές προϊόντος και Ακρίβεια

Οι τυπικές διαστάσεις του καλουπιού έγχυσης αμαξώματος μπροστινού προφυλακτήρα αυτοκινήτου είναι περίπου 2000 mm × 800 mm × 700 mm, με μέσο πάχος τοιχώματος 3,0 mm και βάρος 4-5 kg. Η ακρίβεια διαστάσεων είναι ±0,05mm, το φινίρισμα επιφάνειας Ra≤0,4μm, η απόσταση συναρμολόγησης 0,5-1mm και η διαφορά ύψους εσωτερικής γραμμής διαχωρισμού ≤0,05mm.

Χαρακτηριστικά Προϊόντος και Εφαρμογές

1. Χαρακτηριστικά δομής καλουπιού

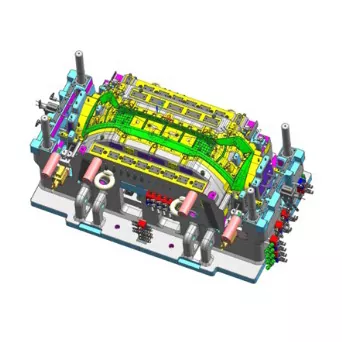

Το καλούπι έγχυσης αμαξώματος μπροστινού προφυλακτήρα αυτοκινήτου υιοθετεί έναν ενσωματωμένο κινούμενο και σταθερό σχεδιασμό καλουπιού. Η βάση του καλουπιού είναι κατασκευασμένη από υλικό QT500 και η κοιλότητα/πυρήνας είναι από χάλυβα P20 ή 718. Η επιφάνεια διαχωρισμού είναι βελτιστοποιημένη και η εσωτερική διαχωριστική γραμμή μπορεί να κρυφτεί. Εξοπλισμένο με σύστημα πύλης θερμού δρομέα πολλαπλών σημείων, σύστημα συνδυασμένης ψύξης, σύστημα μπλοκ εκτοξευτήρα και σταθερό μηχανισμό έλξης πυρήνα, εξισορροπεί την απόδοση και την ευκολία επεξεργασίας.

2. Πλεονεκτήματα Εφαρμογής

Το καλούπι έγχυσης αμαξώματος μπροστινού προφυλακτήρα αυτοκινήτου συμμορφώνεται με τα πρότυπα GB17354-1998, προστατεύοντας τα οχήματα σε συγκρούσεις χαμηλής ταχύτητας. Είναι πάνω από 40% ελαφρύτερο από τους μεταλλικούς προφυλακτήρες, βελτιώνοντας την οικονομία καυσίμου. προσφέρει υψηλή σχεδιαστική ελευθερία, ισχυρή λειτουργική ενοποίηση, εξαιρετική αντοχή στις καιρικές συνθήκες και μεγάλη διάρκεια ζωής.

3. Τυπικές εφαρμογές

Χρησιμοποιείται ευρέως σε διάφορα επιβατικά οχήματα: τα οικονομικά αυτοκίνητα δίνουν προτεραιότητα στο κόστος, χρησιμοποιώντας εξωτερικές διαχωριστικές γραμμές και υλικά PP+EPDM+T15. Τα αυτοκίνητα μεσαίας έως υψηλής ποιότητας δίνουν προτεραιότητα στην αισθητική, χρησιμοποιώντας εσωτερικές διαχωριστικές γραμμές και υλικά PP+EPDM+TD20. Τα νέα ενεργειακά οχήματα δίνουν προτεραιότητα στα ελαφριά και έξυπνα χαρακτηριστικά. Τα SUV και τα MPV δίνουν προτεραιότητα στην αεροδυναμική και την ικανότητα εκτός δρόμου.

Διαδικασία Παραγωγής

1. Σχέδιο καλουπιού

Μέσω της ανάλυσης της δομής του προϊόντος και της βελτιστοποίησης προσομοίωσης ροής καλουπιού MOLDFLOW, εκτελείται λεπτομερής σχεδιασμός μηχανισμών πυρήνα όπως διαχωριστικές γραμμές, πύλη και ψύξη για να διασφαλιστεί ο επιστημονικός σχεδιασμός.

2. Κατασκευή καλουπιών

Χρησιμοποιείται βάση καλουπιού QT500 και υλικά κοιλότητας/πυρήνα P20/718H. Η μηχανική κατεργασία ακριβείας, η θερμική επεξεργασία με νιτρίωση και η στίλβωση με καθρέφτη διασφαλίζουν την ποιότητα του καλουπιού.

3. Χύτευση με έγχυση

Τα υλικά στεγνώνουν στους 80-100℃ για 2-4 ώρες, στη συνέχεια χυτεύονται με έγχυση σύμφωνα με τις προδιαγραφές (κύκλος χύτευσης 10-15 δευτερόλεπτα). Μετά τη χύτευση, η αφαίρεση της πύλης, η επιθεώρηση και η συσκευασία εκτελούνται, με επιφανειακή επεξεργασία όπως απαιτείται.

4. Ποιοτικός Έλεγχος

Ο ποιοτικός έλεγχος πλήρους διαδικασίας διασφαλίζει ότι η εμφάνιση του προϊόντος είναι χωρίς ελαττώματα, οι διαστάσεις συμμορφώνονται με τα σχέδια και η απόδοση πληροί τα πρότυπα, περνώντας πολλαπλές δοκιμές απόδοσης.

Αναπτυξιακές Τάσεις:

1. Τεχνολογία Υλικών

Τα υλικά καλουπιού έγχυσης αμαξώματος μπροστινού προφυλακτήρα αυτοκινήτου αναπτύσσονται προς ελαφριά (σύνθετα υλικά), υψηλή απόδοση, φιλικότητα προς το περιβάλλον (ανακυκλώσιμα) και ευφυΐα (έξυπνα υλικά) για την υποστήριξη της έξυπνης οδήγησης.

2. Τεχνολογία καλουπιών

Η ευρεία υιοθέτηση εσωτερικών γραμμών διαχωρισμού, θερμών δρομέων πολλαπλών σημείων και τεχνολογιών ομοιόμορφης ψύξης βελτιώνει τον αυτοματισμό και την ευφυΐα του καλουπιού, μειώνοντας τους κύκλους και αυξάνοντας την απόδοση.

3. Τάσεις του κλάδου

Η ζήτηση του κλάδου αυξάνεται, η συγκέντρωση της βιομηχανίας αυξάνεται, ο ψηφιακός μετασχηματισμός βαθαίνει και η τεχνολογία επεκτείνεται σε τομείς όπως η ρομποτική.
