Εξαρτήματα τοποθέτησης μπάλας γραφίτη

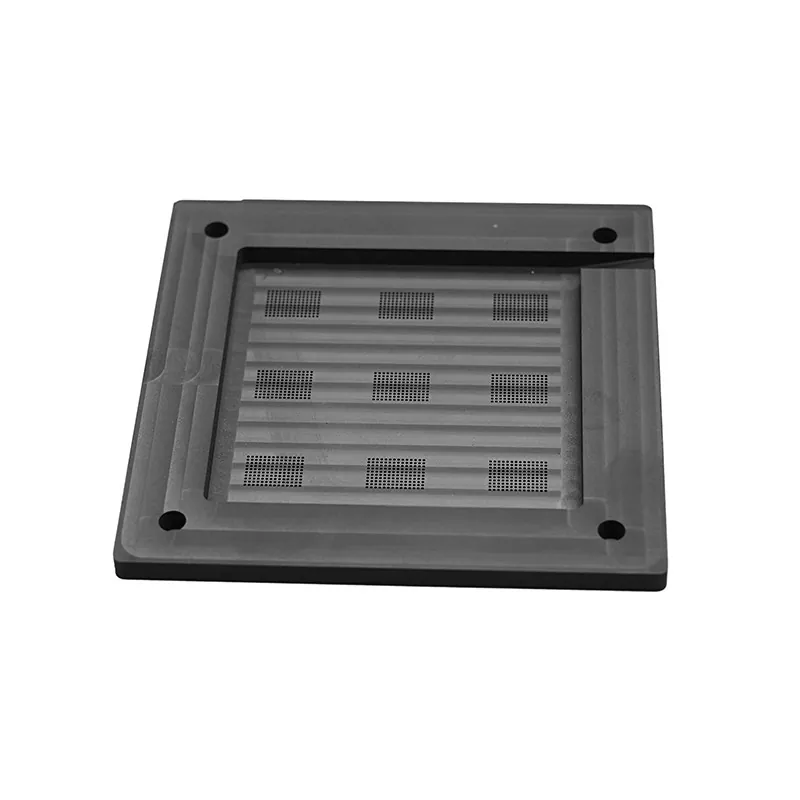

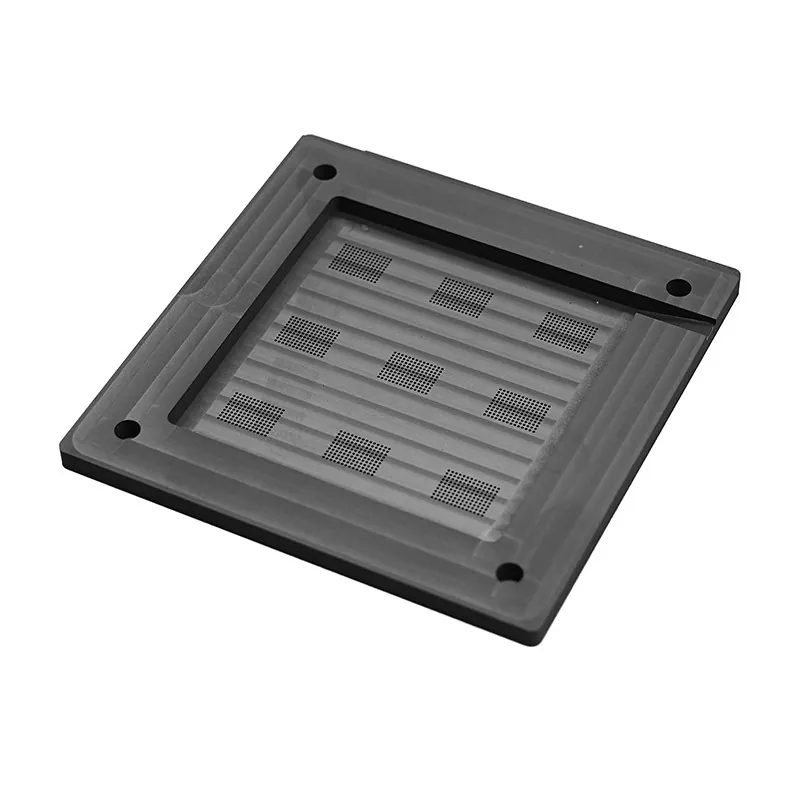

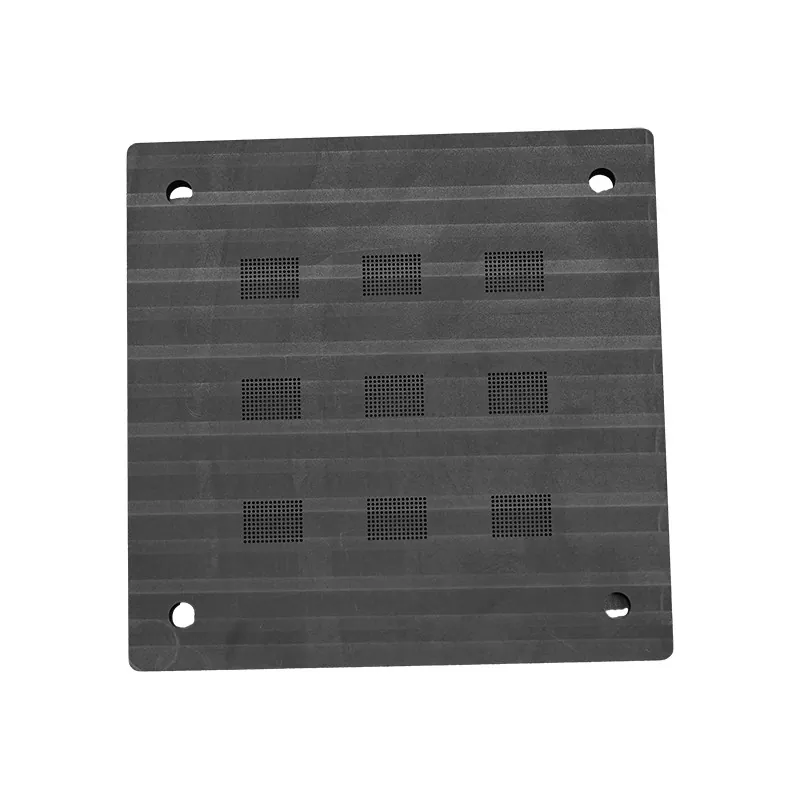

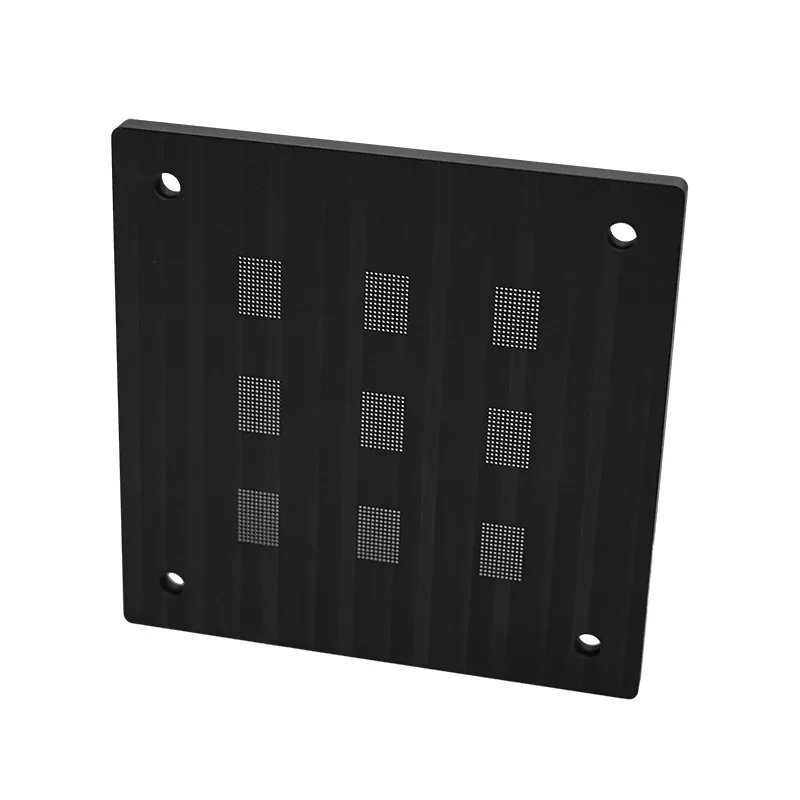

Τα φωτιστικά SIKAIDA Graphite Ball Placement Fixtures χρησιμοποιούν γραφίτη υψηλής καθαρότητας και τεχνολογίες μηχανικής κατεργασίας και επεξεργασίας επιφανειών ακριβείας, που πληρούν τα πρότυπα ποιότητας ημιαγωγών. Η επιφάνεια είναι λεία και καθαρή, με σταθερή απόδοση σε υψηλή θερμοκρασία. Η βελτιστοποιημένη δομή διευκολύνει τη λειτουργία και τη συντήρηση, βελτιώνοντας αποτελεσματικά την απόδοση και την απόδοση της τοποθέτησης της μπάλας.

Ο γραφίτης υψηλής καθαρότητας είναι θερμικά αγώγιμος και ανθεκτικός στη διάβρωση, εξασφαλίζοντας σταθερότητα διαστάσεων κατά τη συγκόλληση σε υψηλή θερμοκρασία και αποτρέποντας τη μόλυνση από επιβλαβή ιόντα. Οι ειδικές επιφανειακές επεξεργασίες εγγυώνται εξαιρετική διαβρεξιμότητα με σφαίρες συγκόλλησης, αποφεύγοντας τη μόλυνση από οξείδωση.

Τεχνικές Προδιαγραφές

Βασικά Χαρακτηριστικά

Τα φωτιστικά τοποθέτησης μπάλας γραφίτη διαθέτουν πολλά βασικά χαρακτηριστικά: 1) Υψηλή καθαρότητα (γραφίτης ≥99,5%, χωρίς μόλυνση ιόντων). 2) Υψηλή επιπεδότητα (επιπεδότητα ≤0,002 mm/m, Ra≤0,4 μm). 3) Ακρίβεια τοποθέτησης μπάλας σε επίπεδο Micron (διάμετρος μπάλας ±0,025 mm, απόσταση μπάλας ±0,05 mm). 4) Αντοχή σε υψηλή θερμοκρασία (σταθερή απόδοση στους 300°C). 5) Άριστη θερμική διαχείριση (ομοιόμορφη θερμική αγωγιμότητα, μείωση της θερμικής καταπόνησης).

Σενάρια εφαρμογής

Τα φωτιστικά τοποθέτησης σφαιρών γραφίτη χρησιμοποιούνται ευρέως σε συσκευασίες ημιαγωγών (συσκευασίες υψηλής πυκνότητας όπως BGA και CSP), μικροηλεκτρονικές συναρμολογήσεις (μικρά εξαρτήματα όπως 0402 και 0201), οπτοηλεκτρονικές συσκευές (LED, λέιζερ), συσκευές MEMS, και power semicons.

Βασικά Πλεονεκτήματα

1. Πλεονέκτημα καθαρότητας υλικού: Χαμηλή περιεκτικότητα σε ακαθαρσίες, χαμηλός ρυθμός έκλυσης αερίου, χημική σταθερότητα, σταθερή απόδοση παρτίδας και συμμόρφωση με τα πρότυπα της βιομηχανίας ημιαγωγών.

2. Πλεονεκτήματα ακρίβειας: Επιπεδότητα και ακρίβεια τοποθέτησης σε επίπεδο Micron, λεία και χωρίς ελαττώματα επιφάνεια, εξαιρετική επαναληψιμότητα στη μαζική παραγωγή και προσαρμοστικότητα σε συσκευασία υψηλής πυκνότητας.

3. Πλεονεκτήματα θερμικής απόδοσης: Ευρύ εύρος θερμοκρασίας λειτουργίας (-40°C έως 300°C), συντελεστής θερμικής διαστολής συμβατός με γκοφρέτες πυριτίου, καλή θερμική αγωγιμότητα και σταθερή απόδοση θερμικού κύκλου.

4. Πλεονεκτήματα συμβατότητας διεργασιών: Τα φωτιστικά τοποθέτησης σφαιρών γραφίτη είναι συμβατά με διάφορες κολλήσεις, έχουν ευρύ παράθυρο επεξεργασίας, καθαρίζονται εύκολα, έχουν μεγάλη διάρκεια ζωής και προσφέρουν σημαντικά οικονομικά οφέλη.

Τεχνικές Δυνατότητες

Η εταιρεία διαθέτει ισχυρές τεχνικές δυνατότητες: αυστηρός έλεγχος υλικών, με πολλαπλές επιθεωρήσεις κατά την άφιξη. εξοπλισμένο με ένα πλήρες σετ εξοπλισμού επεξεργασίας υψηλής ακρίβειας για τη διασφάλιση της ποιότητας της επιφάνειας. διαφορετικές διαδικασίες επεξεργασίας επιφάνειας για την κάλυψη διαφορετικών αναγκών. ένα ακριβές σύστημα δοκιμών για τη διασφάλιση σταθερής ακρίβειας· και προϊόντα που έχουν περάσει αυστηρές περιβαλλοντικές δοκιμές για να προσαρμοστούν στην πραγματική παραγωγή.

Συχνές Ερωτήσεις:

Ε1: Γιατί να επιλέξετε υλικό γραφίτη για εξαρτήματα τοποθέτησης μπάλας;

A1: Το υλικό γραφίτη έχει εξαιρετικά υψηλή καθαρότητα, εξαιρετική θερμική αγωγιμότητα και αντοχή σε υψηλή θερμοκρασία και είναι χημικά σταθερό στις διεργασίες ημιαγωγών. Σε σύγκριση με άλλα υλικά, ο γραφίτης δεν απελευθερώνει επιβλαβή ιόντα ακαθαρσίας στα τσιπ και διατηρεί σταθερότητα διαστάσεων σε υψηλές θερμοκρασίες, καθιστώντας τον ιδανικό υλικό για εξαρτήματα τοποθέτησης σφαιρών ημιαγωγών.

Ε2: Ποια είναι η συγκεκριμένη επιπεδότητα και τραχύτητα επιφάνειας του εξαρτήματος;

A2: Τα φωτιστικά τοποθέτησης σφαιρών γραφίτη έχουν επιπεδότητα επιφάνειας ελεγχόμενη εντός 0,002 mm/m και τραχύτητα επιφάνειας Ra≤0,4 μm. Αυτή η εξαιρετικά υψηλή επιπεδότητα και ομαλότητα της επιφάνειας εξασφαλίζει ομοιόμορφη επαφή με το τσιπ και το υπόστρωμα, αποφεύγοντας ελαττώματα τοποθέτησης μπάλας που προκαλούνται από ανομοιομορφία της επιφάνειας.

Ε3: Ποια είναι η ακρίβεια τοποθέτησης της μπάλας που μπορεί να επιτευχθεί;

A3: Τα φωτιστικά μας επιτυγχάνουν ακρίβεια τοποθέτησης μπάλας ±0,025 mm και ακρίβεια βήματος της μπάλας ±0,05 mm. Αυτό το επίπεδο ακρίβειας ανταποκρίνεται πλήρως στις απαιτήσεις των τρεχουσών διαδικασιών συσκευασίας ημιαγωγών και μπορεί να χειριστεί εφαρμογές τοποθέτησης μπάλας υψηλής πυκνότητας, μικροβήματος.

Ε4: Ποια είναι η μέγιστη θερμοκρασία λειτουργίας του φωτιστικού;

A4: Τα φωτιστικά τοποθέτησης σφαιρών γραφίτη μπορούν να λειτουργήσουν κανονικά σε ένα εύρος θερμοκρασιών από -40°C έως 300°C. Αυτό το εύρος θερμοκρασίας καλύπτει όλα τα κρίσιμα στάδια των διαδικασιών συσκευασίας ημιαγωγών, συμπεριλαμβανομένης της συγκόλλησης με επαναροή και της αποθήκευσης σε υψηλή θερμοκρασία.

Ε5: Μπορείτε να παρέχετε προσαρμοσμένα προϊόντα εργαλείων;

A5: Ναι, μπορούμε να παρέχουμε προσαρμοσμένες υπηρεσίες σύμφωνα με τις συγκεκριμένες ανάγκες των πελατών. Οι πελάτες μπορούν να παρέχουν λεπτομερή σχέδια ή δείγματα και μπορούμε να επεξεργαστούμε διάφορα μη τυποποιημένα προϊόντα εργαλείων. Το ελάχιστο μέγεθος επεξεργασίας είναι 0,5 mm και η ανοχή μπορεί να ελεγχθεί εντός ±0,01 mm.

Ε6: Ποια είναι η διάρκεια ζωής και η επαναχρησιμοποίηση του εργαλείου;

A6: Υπό κανονική χρήση και σωστή συντήρηση, το εργαλείο μας για τοποθέτηση σε μπάλα γραφίτη μπορεί να επαναχρησιμοποιηθεί περισσότερες από 100 φορές. Η πραγματική διάρκεια ζωής εξαρτάται από συγκεκριμένες συνθήκες χρήσης, παραμέτρους διαδικασίας και συντήρηση. Συνιστούμε τακτική επιθεώρηση επιφάνειας και δοκιμές απόδοσης για να διασφαλιστεί ότι τα εργαλεία είναι σε καλή κατάσταση.

Ε7: Πώς διασφαλίζετε την καθαριότητα και τη φύση του εργαλείου χωρίς μόλυνση;

A7: Τα εργαλεία μας υποβάλλονται σε αυστηρό καθαρισμό και επεξεργασία επιφάνειας μετά την επεξεργασία, συμπεριλαμβανομένου του καθαρισμού με υπερήχους, του ξεπλύματος με απιονισμένο νερό και του ψησίματος σε υψηλή θερμοκρασία. Τα εργαλεία είναι συσκευασμένα σε αντιστατική και ανθεκτική στη σκόνη συσκευασία για να διασφαλίζεται η καθαριότητα κατά τη μεταφορά και την αποθήκευση. Μετά την παραλαβή του προϊόντος, συνιστάται στους πελάτες να αποσυσκευάσουν και να το χρησιμοποιήσουν σε περιβάλλον καθαρού δωματίου.

Ε8: Ποια είναι η ειδική αντίσταση και η θερμική αγωγιμότητα του εργαλείου;

A8: Το εργαλείο μας από γραφίτη έχει ειδική αντίσταση 8-15 μΩ·m (στους 25°C) και θερμική αγωγιμότητα περίπου 120-200 W/m·K. Αυτές οι παράμετροι εξασφαλίζουν μια ισορροπημένη απόδοση στην ηλεκτρική μόνωση και τη θερμική διαχείριση, καθιστώντας το κατάλληλο για διάφορες εφαρμογές συσκευασίας ημιαγωγών.
